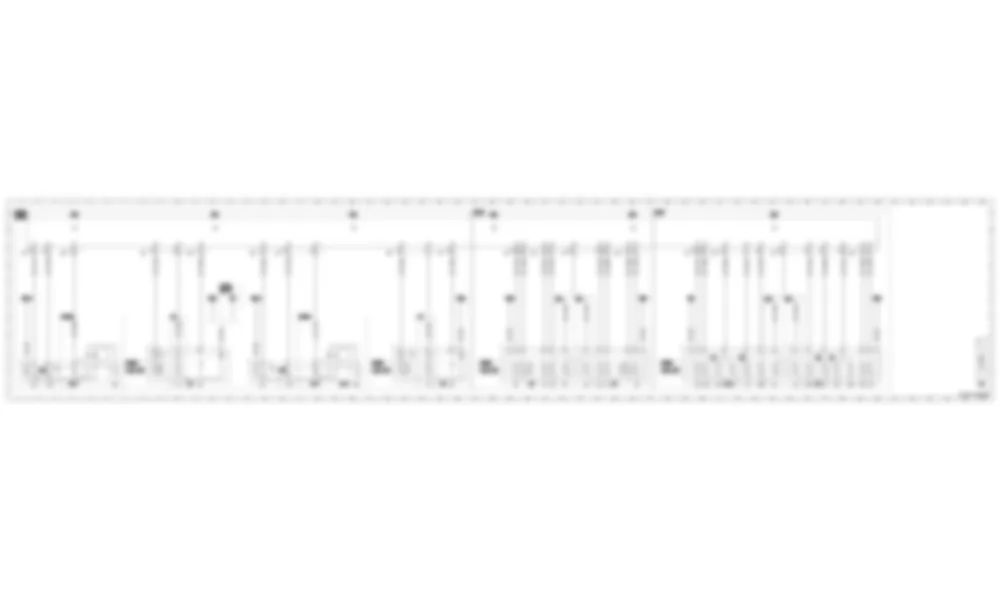

Электросхема Внешнее освещение для Mercedes-Benz CLA-class (C117) 2013-2020
Список элементов схемы Внешнее освещение для Mercedes-Benz CLA-class (C117) 2013-2020
| A0 | Клавиша цветового кода | 56L |
| Code 613 | Фары левостороннего движения | 7K 21K 27K 38K |
| E3 | Фонарь задний левый | 25L 30L 41L |
| E3/1 | Задний левый внутренний фонарь | 4L |
| E3/1e3 | Левая резервная лампа | 2L |
| E3/1e5 | Левая задняя противотуманная фара | 3L |
| E3/1e8 | Внутренний левый задний фонарь и габаритный свет | 6L |
| E3e1 | Фонарь заднего левого указателя поворота | 24L 31L 42L |
| E3e2 | Левая задняя фара и стояночный фонарь | 26L 31L |
| E3e3 | Левая резервная лампа | 29L 40L |
| E3e4 | Левый стоп-сигнал | 23K 30K 35K |
| E3e5 | Левая задняя противотуманная фара | 32L 44L |
| E3e6 | Фонарь габаритный левый | 41L |
| E3e9 | Левый стоп-сигнал and taillamp and parking lamp | 23K |
| E3e17 | Левый задний фонарь и стоп-сигнал | 30K 35K |
| E3e18 | Левая задняя фара | 42L |
| E3e19 | Внешний левый стоп-сигнал | 40L |
| E3e20 | Внутренний левый стоп-сигнал | 43L |
| E4 | Фонарь задний правый | 11L 35L 47L |
| E4/1 | Задний правый задний фонарь | 18L 19L |
| E4/1e3 | Правая резервная лампа | 15L |
| E4/1e5 | Фонарь задний правый противотуманный | 16L |
| E4/1e8 | Внутренний правый задний фонарь и габаритный свет | 20L |
| E4e1 | Фонарь заднего правого указателя поворота | 10L 34L 47L |
| E4e2 | Правый задний фонарь и габаритный фонарь | 11L 34L |
| E4e3 | Правая резервная лампа | 36L 50L |
| E4e4 | Правый стоп-сигнал | 9K |
| E4e5 | Фонарь задний правый противотуманный | 33L 45L |
| E4e6 | Фонарь габаритный правый | 48L |
| E4e9 | Правый стоп-сигнал and taillamp and parking lamp | 9K |
| E4e18 | Правый задний фонарь | 48L |
| E4e19 | Внешний правый стоп-сигнал | 49L |
| E4e20 | Внутренний правый стоп-сигнал | 46L |
| N10 | Блок управления SAM | 4A 12A 20A 28A 36A 44A |
| U1 | Действительно для США | 41J 47J |
| U2 | Действительно для всех, кроме США | 10G 24G 42J 47J |
| U12 | Действительно для автомобилей с левым рулем | 2K 32F 44F |
| U13 | Действительно для автомобилей с правым рулем | 16K 33F 45F |
| U1086 | Действительно без кода 613 Фары для левостороннего движения | 3G 7K 17G 21K 27K 38K |
| U1117 | Действительно для модельного ряда 117 | 37A |
| U1176 | Действительно для модельного ряда 176 | 27A |
| U1242 | Действительно для модельного ряда 242 | 1A 13E |
| U1246 | Действительно для модельного ряда 246 | 1A |
| W6 | Точка заземления левой задней колесной арки | 39F |
| W7 | Точка заземления багажника правой рулевой рубки | 13F |
| W8/4 | Точка заземления левой нижней задней двери | 1F 14F |
| W19 | Точка заземления поперечины правого переднего сиденья | 12F 37F 50F |
| W48 | Точка заземления левой задней рамы крыши | 26F 29F |
