ESQUEMA ELECTRICO - ARRANQUE Y RECARGA - Fiat 500 1.2 8v





Componentes - ARRANQUE Y RECARGA - Fiat 500 1.2 8v



Codigo ComponenteDenominacionReferencia a la Operacion
A001 BATERIA
A010 ALTERNADOR
A020 MOTOR DE ARRANQUE
B001 CENTRALITA DE DERIVACION
C002 MASA DE LA BATERIA EN EL MOTOR -
C003 MASA DE LA BATERIA EN LA CARROCERIA -
C015MASA SALPICADERO LADO CONDUCTOR-
D004 CONEXION ANTERIOR / MOTOR -
E050 CUADRO DE INSTRUMENTOS
H001 CONMUTADOR DE ARRANQUE
M001 BODY COMPUTER
M010 CENTRALITA DE CONTROL MOTOR

DESCRIPCION - ARRANQUE Y RECARGA - Fiat 500 1.2 8v


El circuito de arranque y recarga consta de la bateria, el motor de arranque y el alternador.La bateria (12V) es de mantenimiento reducido.El motor de arranque esta constituido por un motor de corriente continua, alimentado por la bateria, y por un electroiman de excitacion.Girando la llave de contacto a la posicion (ARR) se alimentan los devanados del motor, generandose las fuerzas electromagneticas que ponen en rotacion el pinon del motor. Al mismo tiempo se excita el electroiman que acciona el mecanismo de acoplamiento del pinon en la corona dentada del volante motor, poniendo en rotacion el ciguenal.El alternador recarga la bateria durante la rotacion normal del motor.El eje del alternador (rotor) es puesto en rotacion por el ciguenal mediante una correa. Alimentado por la corriente de excitacion, el rotor genera un campo magnetico que induce una corriente alterna en el bobinado fijo (estator).Un puente rectificador de diodos, situado detras del alternador, transforma la corriente alterna en continua: esta ultima recargara la bateria.De hecho, un regulador de tension, incorporado al alternador, suministra corriente a tension constante (unos 14V) en cualquier campo de variacion de la carga y de revoluciones del motor.La eficiencia del sistema de recarga es controlada por la centralita de control motor y el Body computer:la centralita de control motor recibe la senal de tension procedente del borne D+ del alternador con motor en movimiento;el Body computer controla la eficiencia del sistema de recarga alternador comprobando dos parametros: la senal D+ y la senal de numero de revoluciones motor, ambas recibidas de la centralita de control motor a traves de la red CAN.El Body computer tambien recibe el valor de tension de bateria en el campo 6 - 18V.Si la tension fuera baja o se observara una anomalia en el sistema de generacion de la corriente, se ordenaria el encendido del correspondiente testigo en el tablero de instrumentos.

DESCRIPCION FUNCIONAL - ARRANQUE Y RECARGA - Fiat 500 1.2 8v


Girando la llave en el conmutador de arranque H001 a la posicion extrema (ARR) se alimenta, con el pin 3 del conector A, el devanado del electroiman (50) del motor de arranque A020 (conector A).Esta alimentacion directa de la bateria es recibida por el conmutador de arranque H001 (pin 2 del conector A) mediante la linea protegida por el fusible F03 de la centralita de derivacion del motor B001 (pin 22 del conector B).El pin +30 (conector B) del motor de arranque A020 recibe la alimentacion mediante un borne (conector D) situado directamente sobre el polo positivo de la bateria A001.En cambio, en la fase de recarga, la corriente continua generada por el alternador A010 se envia, mediante la conexion entre el conector B del alternador (B+) y el conector C del motor de arranque A020, a la bateria A001 (conector D).El alternador A010, mediante el pin 1 del conector A, proporciona al pin 19 del conector A de la centralita de control motor M010 la senal de recarga insuficiente (D+) permitiendo asi la diagnosis del funcionamiento del alternador (si el nivel de recarga fuera bajo).Esta senal es volcada en la red C-CAN por la centralita M010 (pin 50 y 49 del conector A) para el Body Computer M001 (pin 44 y 45 del conector B) y para que este disponible en la red.Si se observara una anomalia, el Body computer M001 dirigira, por la red B-CAN, el testigo de “recarga de la bateria baja/averia alternador” en el tablero de instrumentos E050.El Body computer M001 recibe una alimentacion directa de la bateria (pin 1 del conector A) protegida por el fusible F01 de la centralita de derivacion del motor B001 (pin 18 del conector B); tambien recibe dos alimentaciones bajo llave (INT e INT/A) respectivamente en los pin 11 y 1 del conector E.El Body computer M001 tambien se conecta a la masa salpicadero lado conductor C015 mediante los pin 9 y 10 del conector E.

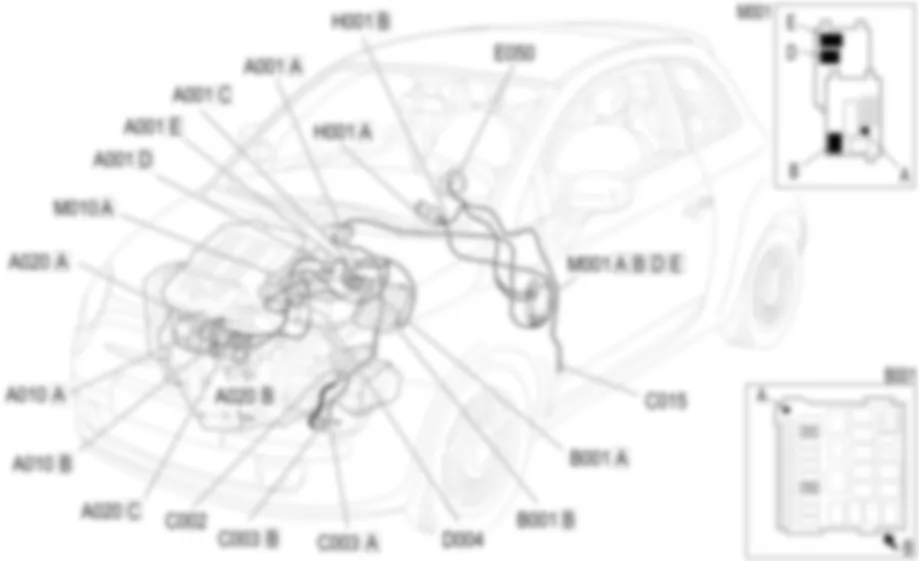

UBICACION DE LOS COMPONENTES - ARRANQUE Y RECARGA - Fiat 500 1.2 8v





Codigo ComponenteDenominacionReferencia a la Operacion
A001 BATERIA
A010 ALTERNADOR
A020 MOTOR DE ARRANQUE
B001 CENTRALITA DE DERIVACION
C002 MASA DE LA BATERIA EN EL MOTOR -
C003 MASA DE LA BATERIA EN LA CARROCERIA -
C015MASA SALPICADERO LADO CONDUCTOR-
D004 CONEXION ANTERIOR / MOTOR -
E050 CUADRO DE INSTRUMENTOS
H001 CONMUTADOR DE ARRANQUE
M001 BODY COMPUTER
M010 CENTRALITA DE CONTROL MOTOR

BATERIA



A001A



A001A



A001B



A001B



A001C



A001D



A001D



A001E



ALTERNADOR



A010A



A010A



A010A



A010B



A010B



MOTOR DE ARRANQUE



A020A



A020A



A020A



A020B



A020B



A020C



A020C



CENTRALITA DE DERIVACION



B001A



B001B



B001B



B001B



B001B



B001B



B001B



B001B



B001B



B001B



MASA DE LA BATERIA EN EL MOTOR



C002



C002



MASA DE LA BATERIA EN LA CARROCERIA



C003A



C003A



C003B



C003B



MASA SALPICADERO LADO CONDUCTOR



C015



CONEXION ANTERIOR / MOTOR



D004



D004



D004



D004



D004



D004



D004



D004



CUADRO DE INSTRUMENTOS



E050



CONMUTADOR DE ARRANQUE



H001A



H001A



H001B



BODY COMPUTER



M001A



M001B



M001B



M001B



M001B



M001B



M001B



M001B



M001B



M001B



M001B



M001C



M001C



M001C



M001C



M001C



M001C



M001C



M001C



M001C



M001D



M001D



M001E



M001E



M001E



M001F



M001F



M001F



CENTRALITA DE CONTROL MOTOR



M010A



M010A



M010A



M010A



M010A



M010A



M010A



M010A



M010B



M010B



M010B



M010B



M010C



M010C
