SCHEMA ELECTRIQUE - REFROIDISSEMENT DU MOTEUR - Fiat 500 1.4 16v

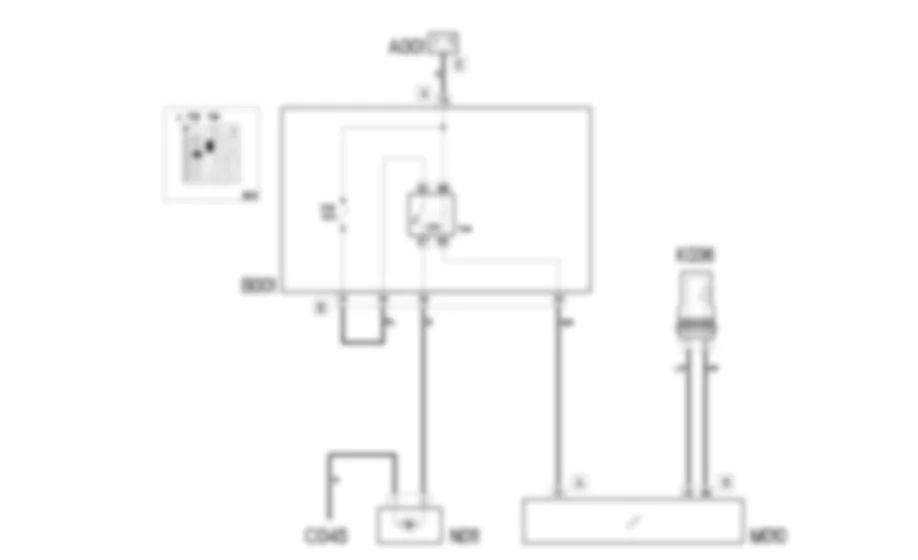

REFROIDISSEMENT DU MOTEUR - SCHEMA ELECTRIQUE Fiat 500 1.4 16v

Obțineți acces la toate schemele de cablare auto

COMPOSANTS - REFROIDISSEMENT DU MOTEUR - Fiat 500 1.4 16v

Code composant	Designation	Reference a l''operation
A001	BATTERIE
B001	CENTRALE DE DERIVATION
C045	MASSE VENTILATEUR ELECTRIQUE	-
K036	SONDE/THERMISTANCE DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
M010	CENTRALE DE CONTROLE MOTEUR
N011	MOTEUR DU VENTILATEUR ELECTRIQUE

DESCRIPTION - REFROIDISSEMENT DU MOTEUR - Fiat 500 1.4 16v

Le systeme de refroidissement du radiateur du moteur se compose d''un ventilateur electrique active a vitesse constante lorsqu''un seuil donne de temperature du liquide de refroidissement du moteur est atteint.L''actionnement du ventilateur se fait au moyen d''un relais specifique situe dans la centrale de derivation du compartiment moteur.La ligne d''alimentation du ventilateur est protegee par un fusible specifique situe lui aussi dans la centrale du compartiment moteur.

DESCRIPTION FONCTIONNELLE - REFROIDISSEMENT DU MOTEUR - Fiat 500 1.4 16v

Le relais T06 de la centrale de derivation du compartiment moteur B001 gere l''activation du ventilateur N011 selon le seuil de temperature du liquide de refroidissement du moteur.La bobine du relais T06 est reliee directement a la batterie A001 (connecteur E) via la broche 79 connecteur A de B001, alors que le contact de puissance est protege par le fusible F06 de B001.La sonde/thermistance de temperature du liquide de refroidissement du moteur K036 recoit une masse de reference de la broche 29 du connecteur B de la centrale M010 et fournit un signal proportionnel a la temperature du liquide de refroidissement du moteur a la broche 43 de la centrale proprement dite.La bobine du relais T06 (broche 28 du connecteur B de B001) est excitee par un signal de masse provenant de la broche 13 du connecteur A de la centrale M010. Quand son contact se ferme, via la broche 29 du connecteur B de B001, le ventilateur N011 est alimente. Cette derniere est de plus reliee a la masse du ventilateur C045.

EMPLACEMENT DES COMPOSANTS - REFROIDISSEMENT DU MOTEUR - Fiat 500 1.4 16v

REFROIDISSEMENT DU MOTEUR - EMPLACEMNENT DES COMPOSANTS Fiat 500 1.4 16v

Obțineți acces la toate schemele de cablare auto

Code composant	Designation	Reference a l''operation
A001	BATTERIE
B001	CENTRALE DE DERIVATION
C045	MASSE VENTILATEUR ELECTRIQUE	-
K036	SONDE/THERMISTANCE DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
M010	CENTRALE DE CONTROLE MOTEUR
N011	MOTEUR DU VENTILATEUR ELECTRIQUE
