Fiat 500 1.4 16v – ENCLENCHEMENT DU COMPRESSEUR – – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT

SCHEMA ELECTRIQUE - ENCLENCHEMENT DU COMPRESSEUR - Fiat 500 1.4 16v

ENCLENCHEMENT DU COMPRESSEUR - SCHEMA ELECTRIQUE Fiat 500 1.4 16v

Obtenha acesso a todos os diagramas de fiação do carro

COMPOSANTS - ENCLENCHEMENT DU COMPRESSEUR - Fiat 500 1.4 16v

Code composants	Designation	Reference a l''operation
A001	BATTERIE
B001	CENTRALE DE DERIVATION
C015	MASSE TABLEAU DE BORD COTE CONDUCTEUR	-
C039	MASSE DU COMPRESSEUR	-
D004	JONCTION AV / MOTEUR	-
D008	JONCTION AV/CLIMATISEUR - RECHAUFFEUR	-
H001	CONTACTEUR A 'CLE
K120	CAPTEUR LINEAIRE DES VENTILATEURS
L020	ELECTROAIMANT D'ENCLENCHEMENT DU COMPRESSEUR DU CLIMATISEUR
M001	ORDINATEUR DE BORD
M010	CENTRALE DE CONTROLE MOTEUR
M070	CENTRALE DE CLIMATISATION	-

DESCRIPTION - ENCLENCHEMENT DU COMPRESSEUR - Fiat 500 1.4 16v

Le bouton prevu a cet effet ("symbole verglas") situe sur le bloc de commandes de climatisation (climatiseur automatique) ou la molette de reglage de la vitesse du ventilateur (climatiseur manuel) commandent l''enclenchement du circuit de refroidissement et de deshumidification de l''air en actionnant le compresseur de climatisation.Ces commandes mettent en marche le circuit de refrigeration de l''air mais la mise en service effective du compresseur depend egalement de l''enclenchement:du capteur lineaire, situe sur le circuit du fluide frigorigene, qui inhibe l''activation de la climatisation si la pression du fluide est trop faible ou trop elevee.de la centrale de controle du moteur qui, selon la logique de gestion du moteur, exclut le fonctionnement du compresseur, par exemple en cas de temperature trop elevee du liquide de refroidissement du moteur ou en cas de charge moteur importante (accelerations brusques).Pour plus de precisions,Le circuit d''alimentation du compresseur est commande par un relais ad hoc et protege par un fusible special, tous deux loges dans la centrale de derivation du compartiment moteur.

DESCRIPTION FONCTIONNELLE - ENCLENCHEMENT DU COMPRESSEUR - Fiat 500 1.4 16v

Le relais T05 de la centrale de derivation du compartiment moteur B001 controle le circuit d''enclenchement du compresseur.La bobine du relais T05 de B001 (broche 58 du connecteur B) est alimente sous cle (15/54) via la ligne protegee par le fusible F87 de B001.Dans les versions equipees du climatiseur manuel, le bouton de mise en marche du compresseur situe dans le bloc des commandes H080 envoie le signal de demande d''enclenchement du compresseur a l''ordinateur de bord M001 (broche 49 du connecteur B) via le thermostat electronique N086.Par contre, dans les versions equipees du climatiseur automatique, la centrale de climatisation M070 (broches 10 et 9 du connecteur A) envoie a l''ordinateur de bord M001 (broches 57 et 58 du connecteur B) ce signal de demande via le reseau B-CAN.Dans les deux cas, l''ordinateur de bord M001 (broches 44 et 45 du connecteur B) envoie via le reseau C-CAN le signal d''autorisation a la centrale de controle moteur M010 (broches 89 et 88 du connecteur A).En fonction de sa propre logique de controle, la centrale M010 (broche 11 du connecteur A) envoie la commande d''enclenchement effectif du compresseur en excitant le relais T05 de B001 (broche 59 du connecteur B): c''est ainsi qu''est alimente, avec une tension de 12V, l''electroaimant d''enclenchement du compresseur de climatiseur L020.Si le capteur lineaire K120 signale a la centrale M010, via la broche 57 du connecteur A, que la valeur de pression atteinte est trop haute ou trop faible, la centrale M10 exclut alors l''enclenchement du compresseur.Le capteur lineaire K120 recoit son alimentation et sa masse de reference respectivement des broches 28 et 7 du connecteur A de la centrale de controle du moteur M010.

EMPLACEMENT DES COMPOSANTS - ENCLENCHEMENT DU COMPRESSEUR - Fiat 500 1.4 16v

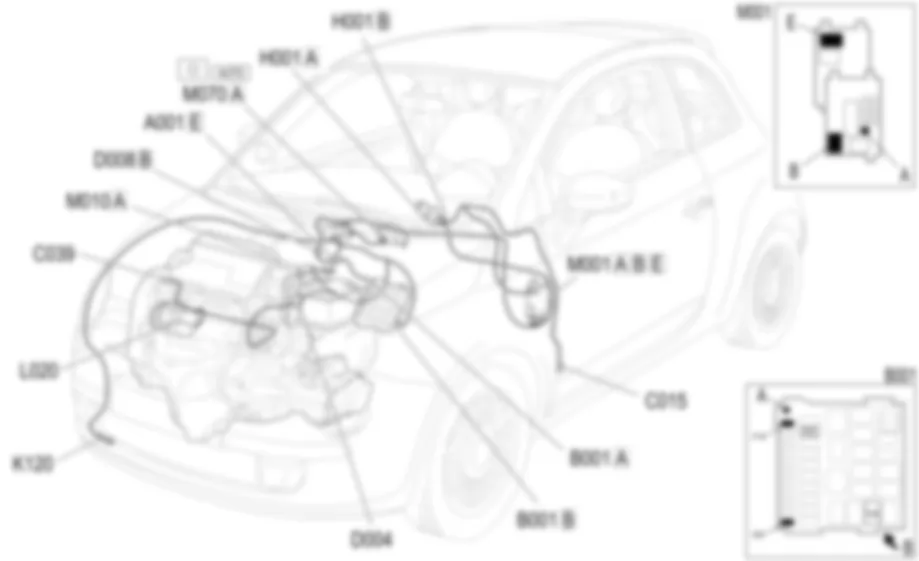

ENCLENCHEMENT DU COMPRESSEUR - LOCALISATION DES COMPOSANTS Fiat 500 1.4 16v

Obtenha acesso a todos os diagramas de fiação do carro

Code composants	Designation	Reference a l''operation
A001	BATTERIE
B001	CENTRALE DE DERIVATION
C015	MASSE TABLEAU DE BORD COTE CONDUCTEUR	-
C039	MASSE DU COMPRESSEUR	-
D004	JONCTION AV / MOTEUR	-
D008	JONCTION AV/CLIMATISEUR - RECHAUFFEUR	-
H001	CONTACTEUR A 'CLE
K120	CAPTEUR LINEAIRE DES VENTILATEURS
L020	ELECTROAIMANT D'ENCLENCHEMENT DU COMPRESSEUR DU CLIMATISEUR
M001	ORDINATEUR DE BORD
M010	CENTRALE DE CONTROLE MOTEUR
M070	CENTRALE DE CLIMATISATION	-
