Fiat 500 1.4 16v – CONDUITE ELECTRIQUE – – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT

SCHEMA ELECTRIQUE - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

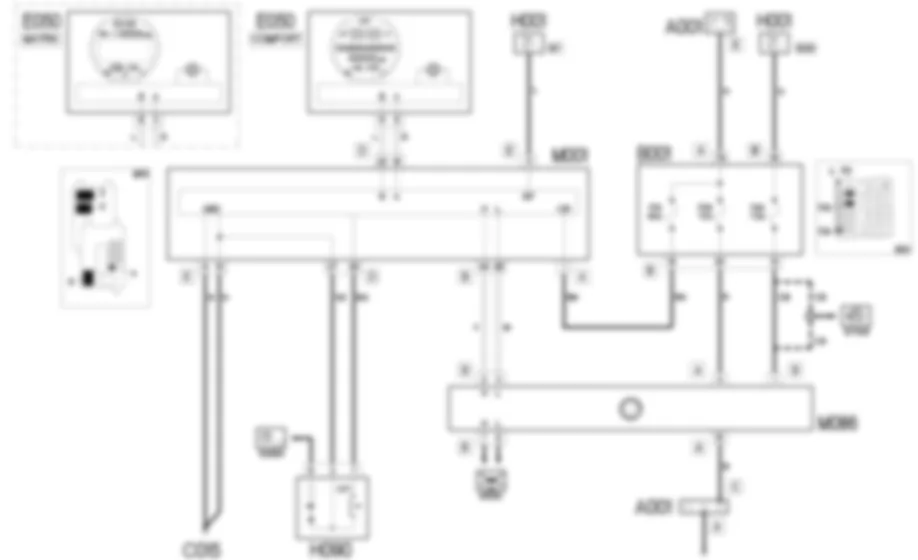

DIRECTION ASSISTEE ELECTRIQUE - SCHEMA ELECTRIQUE Fiat 500 1.4 16v

COMPOSANTS - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

Code composant	Designation	Reference a l''operation
A001	BATTERIE
B001	CENTRALE DE DERIVATION
C015	MASSE TABLEAU DE BORD COTE CONDUCTEUR	-
E050	COMBINE DE BORD
H001	CONTACTEUR A 'CLE
H090	BLOC DE COMMANDES DES INTERRUPTEURS
M001	ORDINATEUR DE BORD
M086	CENTRALE DIRECTION ASSISTEE ELECTRIQUE

DESCRIPTION - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

La direction assistee electrique EPS (Electrical Power Steering) est un dispositif d''asservissement de la direction qui reduit l''effort que l''on applique pour le braquage, grace au couple fourni par un moteur electrique.Une centrale electronique gere et controle le systeme : En traitant les informations en entree et en se basant sur une logique de fonctionnement interne, la centrale determine le sens de rotation et le courant d''alimentation du moteur electrique afin d''obtenir le degre de servoassistance souhaite.Avec le bouton CITY, situe au-dessus du groupe de commandes Chauffage/Climatisation sur la planche de bord, on peut modifier le niveau de servoasssistance du dispositif de direction electrique.Le combine de bord presente un temoin d''"anomalie de direction assistee electrique". L''activation de la fonction CITY est signalee par un temoin special, toujours au combine de bord.Pour plus de precisions,Les lignes d''alimentation de puissance et sous cle de la centrale de direction electrique sont protegees par deux fusibles situes dans la centrale de derivation du compartiment moteur.

DESCRIPTION FONCTIONNELLE - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

La centrale de controle de la direction electrique M086 controle et regle tout le systeme de direction electrique.L’alimentation directe de la batterie de la centrale M086 (broche A du connecteur A) parvient via la ligne protegee par le fusible F05 de la centrale de derivation du compartiment moteur B001 (broche 20 du connecteur B). La broche B du connecteur A de M086 est reliee a la cosse negative de la batterie A001 (connecteur C).L''alimentation sous cle (15/54) arrive via la ligne protegee par le fusible F24 de B001 (broche 13 du connecteur B) a la broche 1 du connecteur B de M086.L''ordinateur M001 recoit une alimentation directe de la batterie (broche 1 du connecteur A) protegee par le fusible F01 de la centrale de derivation du compartiment moteur B001 (broche 18 du connecteur B). Il recoit egalement une alimentation sous cle (INT) a la broche 11 du connecteur E.L''ordinateur de bord M001 est egalement relie a la masse de la planche de bord cote conducteur C015 via les broches 9 et 10 du connecteur E.La centrale M086, a partir des broches 2 et 3 du connecteur B, est reliee via le reseau C-CAN avec l''ordinateur de bord M001 (broches 44 et 45 du connecteur B).A partir des broches 7 et 8 du connecteur B, la centrale M086 se connecte aux autres n?uds du reseau.L''ordinateur de bord M001, via le reseau B-CAN se connecte avec le combine de bord E050, auquel il envoie les signaux pour l''activation du temoin "Direction assistee electrique" et le signal sur l''ecran d''activation de la fonction "CITY".Le bouton de selection de la fonction "CITY" (effort sur le volant plus leger) situe dans la platine des interrupteurs H090, recoit une reference de masse de la broche 37 du connecteur D de M001 et envoie le signal d''activation de la fonction "CITY" a la broche 28 de ce meme connecteur.

Fiat 500 1.4 16v – CONDUITE ELECTRIQUE – – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT – SCHEMA ELECTRIQUE, LOCALISATION COMPOSANTS, DESCRIPTION DU FONCTIONNEMENT

SCHEMA ELECTRIQUE - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

COMPOSANTS - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

DESCRIPTION - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

DESCRIPTION FONCTIONNELLE - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

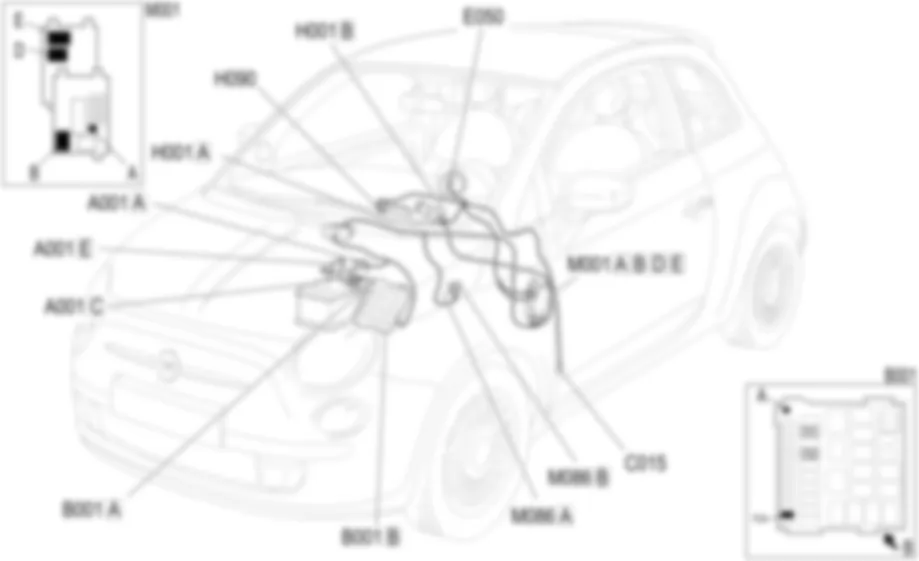

EMPLACEMENT DES COMPOSANTS - CONDUITE ELECTRIQUE - Fiat 500 1.4 16v

BATTERIE

A001A

A001A

A001B

A001B

A001C

A001D

A001D

A001E

CENTRALE DE DERIVATION

B001A

B001B

B001B

B001B

B001B

B001B

B001B

B001B

B001B

B001B

MASSE TABLEAU DE BORD COTE CONDUCTEUR

C015

COMBINE DE BORD

E050

CONTACTEUR A 'CLE

H001A

H001A

H001B

BLOC DE COMMANDES DES INTERRUPTEURS

H090

ORDINATEUR DE BORD

M001A

M001B

M001B

M001B

M001B

M001B

M001B

M001B

M001B

M001B

M001B

M001C

M001C

M001C

M001C

M001C

M001C

M001C

M001C

M001C

M001D

M001D

M001E

M001E

M001E

M001F

M001F

M001F

CENTRALE DIRECTION ASSISTEE ELECTRIQUE

M086A

M086B

M086B
