Fiat DOBLO 1.3 JTD 16V Da 10/2000 – REGOLATORE ASSETTO FARI – – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

Fiat DOBLO 1.3 JTD 16V  Da 10/2000 – REGOLATORE ASSETTO FARI –  – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

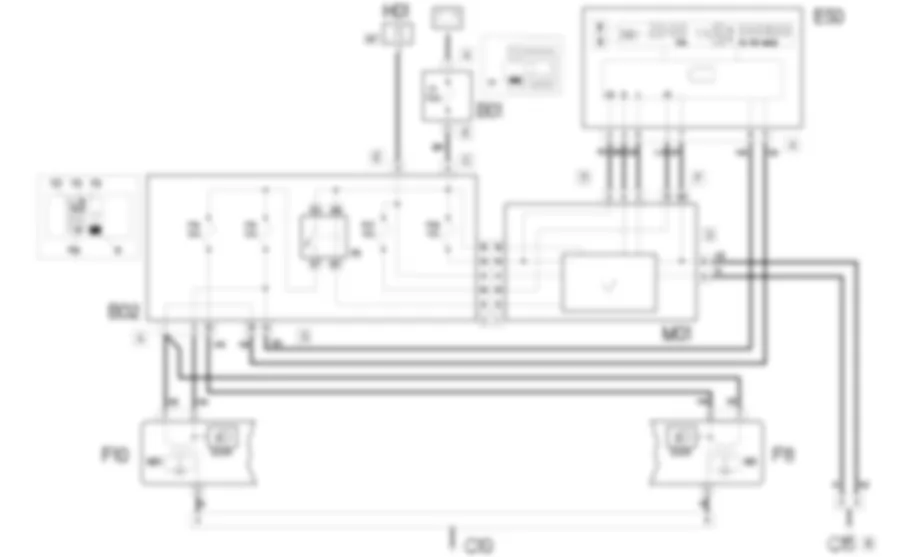

Schema elettrico - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000





COMPONENTI - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000



Codice componenteDenominazioneRiferimento al complessivo
B1 Centralina di derivazione vano motore-
B1 Centralina di derivazione vano motore
B1 Centralina di derivazione vano motore
B2 Centralina di derivazione sotto plancia-
B2 Centralina di derivazione sotto plancia
C10 Massa anteriore sinistra-
C15 Massa plancia lato guida-
E50 Quadro strumenti
E50 quadro strumenti-
F10 Proiettore sinistro
F11 Proiettore destro
M1 Body computer

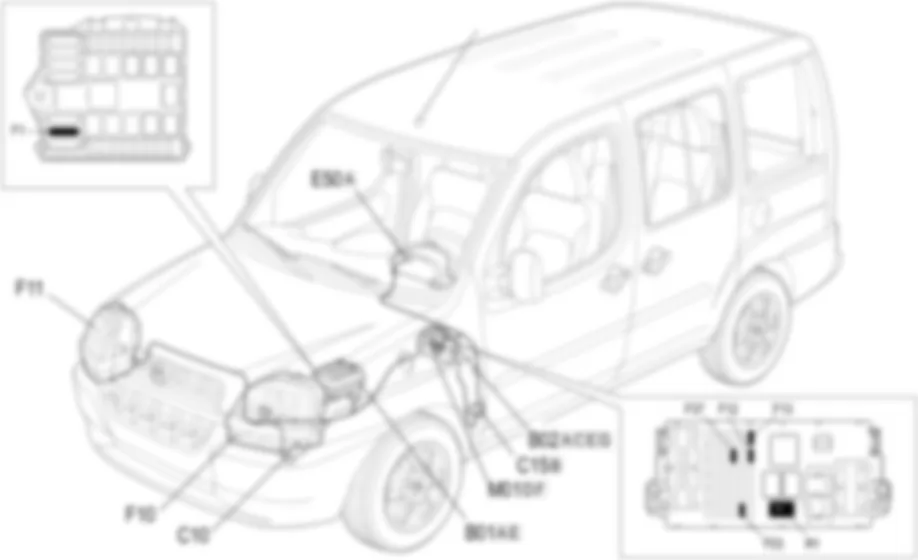

Localizzazione componenti - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000





COMPONENTI - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000



Codice componenteDenominazioneRiferimento al complessivo
B1 Centralina di derivazione vano motore-
B1 Centralina di derivazione vano motore
B1 Centralina di derivazione vano motore
B2 Centralina di derivazione sotto plancia-
B2 Centralina di derivazione sotto plancia
C10 Massa anteriore sinistra-
C15 Massa plancia lato guida-
E50 Quadro strumenti
E50 quadro strumenti-
F10 Proiettore sinistro
F11 Proiettore destro
M1 Body computer

Descrizione - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000


La vettura e provvista di un dispositivo chepermette di regolare direttamente dal posto guida l''orientamento del fascio luminoso dei proiettori in base al carico. In questo modo si ottiene rapidamente il corretto orientamento dei fari.Il dispositivo di regolazione consiste in un motorino montato su ciascuno dei due proiettori anabbaglianti che li inclina opportunamente, in modo da abbassare il fascio luminoso nel caso di vettura particolarmente carica e di alzarlo invece quando il carico diminuisce.Un apposito comando posto sulla plancia, accanto al quadro strumenti, consente la scelta tra le quattro posizioni possibili.La posizione selezionata e visualizzata sul display del quadro strumenti.Il dispositivo e abilitato solo a luci anabbaglianti inserite.Il circuito della regolazione dei fari e protetto dagli stessi fusibili del circuito delle luci anabbaglianti posti nella centralina di derivazione sotto plancia.

Descrizione funzionale - REGOLATORE ASSETTO FARI - Fiat DOBLO 1.3 JTD 16V Da 10/2000


La regolazione dei fari anteriori e determinata da un selettore posto sulla parte sinistra del quadro strumenti E50 . In base al valore selezionato dall''apposito selettore, E50 invia un segnale regolato in tensione alla centralina di derivazione sotto plancia B02 tramite il pin 5 connettore A. Da qui il segnale viene poi portato dal pin 1 connettore A della centralina ai motorini assetto fari (pin F per i fari sinistro F10 e destro F11 ).I motorini N30 e N31 inseriti nei fari contengono un trasduttore che stabilisce, in base alla tensione del segnale di regolazione, la corsa da compiere.L''alimentazione al sistema di regolazione assetto fari situato nei fanali (anteriore destro F10 e anteriore sinistro F11 ) viene portato dal teleruttore R1, contenuto nella centralina di derivazione sotto plancia B02 , tramite una linea protetta dal fusibile F13 per il faro sinistro e dal fusibile F12 per il faro destro anch''essi contenuti nella centralina stessa.Attivando gli anabbaglianti, il body computer eccita il teleruttore R1 che invia l''alimentazione ai due motorini assetto fari dal pin 3 connettore A della centralina di derivazione B02 entrante nel pin D del faro sinistro F10 e dal pin 12 connettore A della centralina stessa entrante nel pin D del faro destro F11 .Contemporaneamente viene inviato un segnale di accensione luci anabbaglianti dal pin 14 connettore G della centralina di derivazione B02 al pin 6 connettore A del quadro strumenti E50 .

CENTRALINA DI DERIVAZIONE



B001A



B001B



B001C



B001C



B001C



B001C



B001C



B001D



B001E



B001F



B001F



B001F



B001F



B001F



B1A



B1A



B1B



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1D



B1E



B1E



B1F



B1F



B1F



B1F



B1F



B1F



CENTRALINA DI DERIVAZIONE SOTTO PLANCIA



B002A



B002A



B002A



B002A



B002A



B002C



B002D



B002D



B002E



B002E



B002E



B002F



B002G



B002G



B2A



B2A



B2A



B2A



B2A



B2C



B2D



B2D



B2D



B2E



B2E



B2E



B2E



B2F



B2G



MASSA ANTERIORE SINISTRA



C010



C010



C10



C10



MASSA PLANCIA LATO GUIDA



C015A



C015A



C015C



C15A



C15A



C15B



C15C



QUADRO STRUMENTI



E050A



E050A



E050B



E050B



E050B



E50A



E50A



E50B



E50B



E50B



E50B



E50B



PROIETTORE SINISTRO



F010



F10



PROIETTORE DESTRO



F011



F11



BODY COMPUTER



M001A



M001A



M001A



M001A



M001A



M001C



M001C



M001C



M001D



M001D



M001E



M001E



M001F



M001F



M1A



M1A



M1A



M1A



M1C



M1D



M1E



M1F
