Componenti - ILLUMINAZIONE STRUMENTI - Fiat DOBLO 1.9 JTD 8V da 12/03

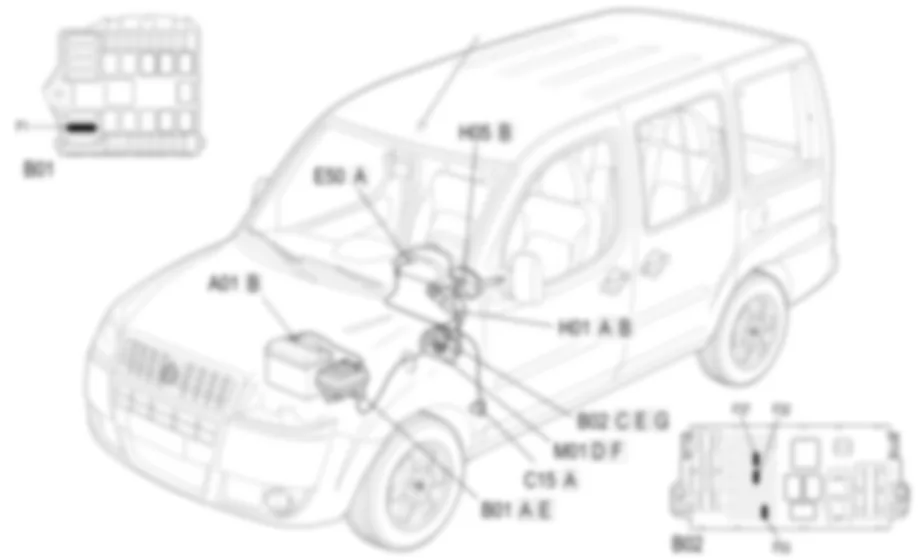

| Codice componente | Denominazione | Riferimento al complessivo |
| B001 | CENTRALINA DI DERIVAZIONE | |
| B2 | CENTRALINA DI DERIVAZIONE SOTTO PLANCIA | |
| C15 | MASSA PLANCIA LATO GUIDA | |
| E50 | QUADRO STRUMENTI | |
| H001 | COMMUTATORE DI ACCENSIONE | |
| H5 | DEVIOGUIDA | |
| M001 | BODY COMPUTER |
| Codice componente | Denominazione | Riferimento al complessivo |
| B001 | CENTRALINA DI DERIVAZIONE | |
| B2 | CENTRALINA DI DERIVAZIONE SOTTO PLANCIA | |
| C15 | MASSA PLANCIA LATO GUIDA | |
| E50 | QUADRO STRUMENTI | |
| H001 | COMMUTATORE DI ACCENSIONE | |
| H5 | DEVIOGUIDA | |
| M001 | BODY COMPUTER |
La vettura e dotata di numerose sorgenti di luce per un''ottimale illuminazione degli strumenti e dei comandi posizionati all''interno della stessa.Tutti gli strumenti (quadranti e indicatori) sono illuminati con chiave su posizione MAR.I led delle spie del quadro strumenti sono tenuti sempre accesi allo stesso livello di luminosita.Solo nelle versioni dotate di quadro COMFORT, con l’inserimento delle luci di posizione, l’intensita luminosa dei led per l’illuminazione delle scale strumenti e della grafica puo essere regolata.I livelli di illuminazione del quadro versione COMFORT sono 8, dal 30% al 100% dell’intensita massima.Una volta impostata l’intensita desiderata, questa verra memorizzata e riutilizzata successivamente.L’intensita luminosa puo essere regolata tramite due pulsanti “MODE + ” e “MODE – “ collocati a destra del quadro strumenti in prossimita della leva tergi/lava cristalli solo quando il quadro strumenti e nella videata standard e le luci di posizione sono inserite.Nelle versioni dotate di quadro COMFORT, in presenza di messaggi di avaria, (ad eccezione del “pericolo ghiaccio”) la luminosita del display e automaticamente impostata al massimo (valore diurno) anche in presenza delle luci di posizione inserite.I quadri MODALE e STRIP prevedono invece una luminosita fissa.Per ulteriori dettagli,

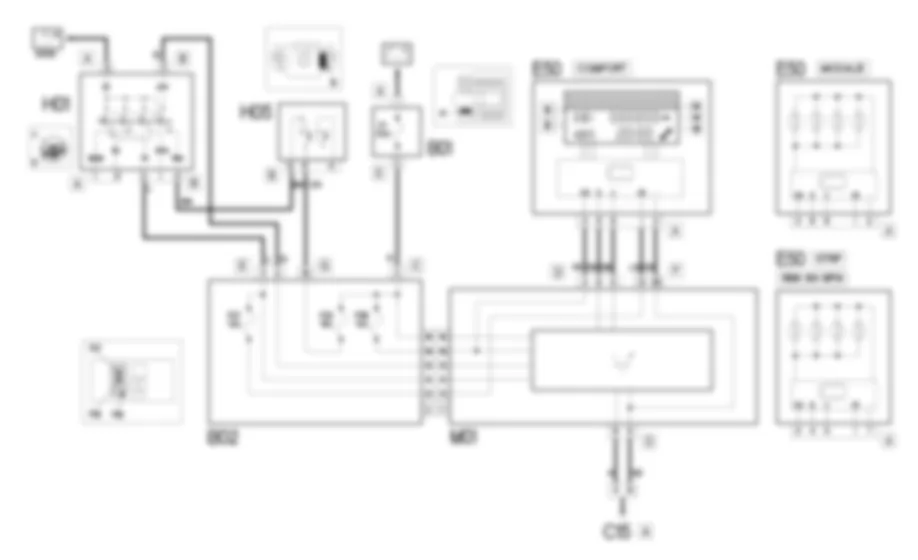

La alimentazione sotto chiave (INT) dello strumento E50 giunge al pin 1 connettore A, tramite il body computer M01, pin 31 connettore F, dalla linea protetta dal fusibile F37 della centralina di derivazione sotto plancia B02.Lo strumento E50 e anche alimentato direttamente dalla batteria - pin 3 del connettore A - (per la versione Natural Power - 1596 16V BPW - pin 2 del connettore A) tramite il body computer, pin 3 connettore D, dalla linea protetta dal fusibile F53 contenuto nella centralina di derivazione sotto plancia B02.Il body computer M01 ed il quadro di bordo E50 comunicano tra di loro scambiandosi informazioni sul corretto funzionamento dei dispositivi presenti in vettura rispettivamente dai pin 5 e 6 connettore D e 9 e 8 connettore A (per la versione Natural Power - 1596 16V BPW - pin 3 e 4 del connettore A).Il quadro strumenti e poi collegato a massa, tramite il body computer, dal pin 2 connettore A (per la versione Natural Power - 1596 16V BPW - pin 7 del connettore A).L''accensione dei led all''interno del quadro strumenti e comandato direttamente dal body computer M01 sulla base dei segnali provenienti dal commutatore d’accensione H01 : il pin 2 connettore B del commutatore d''accensione porta la linea di alimentazione "sotto chiave" (INT), mentre il pin 3 connettore B porta la linea di alimentazione "sotto chiave" (POS) quando il devioguida e commutato in modo da attivare le luci di posizione.
