Fiat DOBLO 1.9 JTD 8V Fino a 10/2000 – VORBEREITUNG FUNKTELEFON – – SCHALTPLAN, EINBAULAGE BAUTEILE, FUNKTIONSBESCHREIBUNG – SCHALTPLAN, EINBAULAGE BAUTEILE, FUNKTIONSBESCHREIBUNG

    HomeFiatFiat DOBLOFiat DOBLO DeutscheFiat DOBLO 1.9 JTD 8V Fino a 10/2000 Alle SCHALTPLÄNE (Deutsche)
Fiat DOBLO 1.9 JTD 8V Fino a 10/2000 – VORBEREITUNG FUNKTELEFON – – SCHALTPLAN, EINBAULAGE BAUTEILE, FUNKTIONSBESCHREIBUNG – SCHALTPLAN, EINBAULAGE BAUTEILE, FUNKTIONSBESCHREIBUNG

Schaltplan - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000



VORBEREITUNG FUNKTELEFON - SCHALTPLAN Fiat DOBLO 1.9 JTD 8V Fino a 10/2000Unlock Lifetime Access for This Car.


BAUTEILE - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000



Code BauteilBezeichnungBezugsangabe zur Baugruppe
B1 Verteiler im Motorraum
B1 Verteiler im Motorraum
B2 Verteiler unter dem Armaturenbrett
C15 Masseanschluss Armaturenbrett Fahrerseite-
C15 Masseanschlu? Armaturenbrett Fahrerseite-
D75 Verbindung Funktelefon-
M1 Body Computer
P20 Autoradio
P38 Lautsprecher vorne rechts im Armaturenbrett

Beschreibung - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000


Auf Wunsch kann das Fahrzeug fur ein Handy vorbereitet werdenDiese Vorbereitung wird wie folgt konfiguriert:''Doppelfunktions''-Antenne (Autoradio und Handy),Freisprechlautsprecher in der Beifahrertur: Es handelt sich um einen Lautsprecher mit zwei Anschlussen, einen fur das Radio, einen fur die Freisprechanlage des Handys,Freisprechmikrofon in der vorderen Innenleuchte.Die Verbindung fur das Handy hat zwei Stromversorgungen: Eine direkte und eine nur, wenn der Zundschlussel auf MAR steht.Beide Leitungen sind durch Sicherungen im Verteiler unter dem Armaturenbrett und im Motorraum geschutzt.

Funktionsbeschreibung - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000


Die Verbindung zum Handy D75 erhalt Strom (Pin 9) direkt aus der Batterie durch die Leitung mit der Sicherung F39 im Verteiler B02 im Armaturenbrett und die Leitung mit der Sicherung F2 im Verteiler B01 im Motorraum.Die Stromversorgung ''uber Zundschloss'' (INT) (Pin 7) erfolgt dagegen durch die Leitung mit der Sicherung F49 im Verteiler B02 unter dem Armaturenbrett.An Pin 8 des Handyanschlusses D75 steht die Stromversorgung bei eingeschaltetem Standlicht (POS) durch die Leitung mit der Sicherung F51 im Verteiler B02 unter dem Armaturenbrett an.

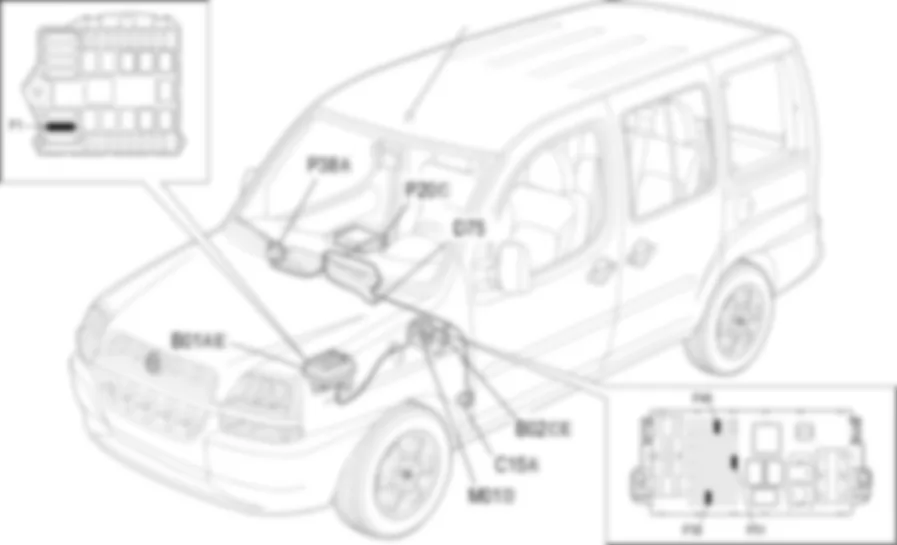

Lage der Bauteile - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000



VORBEREITUNG FUNKTELEFON - LAGE DER BAUTEILE Fiat DOBLO 1.9 JTD 8V Fino a 10/2000Unlock Lifetime Access for This Car.


BAUTEILE - VORBEREITUNG FUNKTELEFON - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000



Code BauteilBezeichnungBezugsangabe zur Baugruppe
B1 Verteiler im Motorraum
B1 Verteiler im Motorraum
B2 Verteiler unter dem Armaturenbrett
C15 Masseanschluss Armaturenbrett Fahrerseite-
C15 Masseanschlu? Armaturenbrett Fahrerseite-
D75 Verbindung Funktelefon-
M1 Body Computer
P20 Autoradio
P38 Lautsprecher vorne rechts im Armaturenbrett

VERTEILER IM MOTORRAUM



B001A



B001B



B001C



B001C



B001C



B001C



B001C



B001D



B001E



B001F



B001F



B001F



B001F



B001F



B1A



B1A



B1B



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1D



B1E



B1E



B1F



B1F



B1F



B1F



B1F



B1F



VERTEILER UNTER DEM ARMATURENBRETT



B002A



B002A



B002A



B002A



B002A



B002C



B002D



B002D



B002E



B002E



B002E



B002F



B002G



B002G



B2A



B2A



B2A



B2A



B2A



B2C



B2D



B2D



B2D



B2E



B2E



B2E



B2E



B2F



B2G



MASSEANSCHLUSS ARMATURENBRETT FAHRERSEITE



C015A



C015A



C015C



C15A



C15A



C15B



C15C



VERBINDUNG FUNKTELEFON



D075



D75



BODY COMPUTER



M001A



M001A



M001A



M001A



M001A



M001C



M001C



M001C



M001D



M001D



M001E



M001E



M001F



M001F



M1A



M1A



M1A



M1A



M1C



M1D



M1E



M1F



AUTORADIO



P020A



P020A



P020B



P020B



P020B



P020B



P020B



P020C



P020D



P20A



P20A



P20B



P20C



P20D



LAUTSPRECHER VORNE RECHTS AM ARMATURENBRETT



P038



P038A



P038B



P38A



P38B
