Description - TACHYMETRE - Fiat DUCATO 2.3 JTD 16V fino a 02/05
La vitesse du vehicule est visualisee par l''intermediaire du tachymetre, de type analogique, loge a l''interieur du combine de bord.Le signal est fourni par le chronotachygraphe, qui preleve le signal de nombre de tours du moteur par l''intermediaire d''un capteur specifique monte sur la B.V. Le signal est ulterieurement code et transmis au combine de bord, a la centrale de controle du moteur et au systeme Connect.Le bloc de commandes fournit l''alimentation et la ligne est protegee par des fusibles specifiques, loges dans la centrale de derivation sous planche de bord dans la centrale de derivation du compartiment moteur.
Description du fonctionnement - TACHYMETRE - Fiat DUCATO 2.3 JTD 16V fino a 02/05
Le clavier de commandes H090 est alimente directement par la batterie via la ligne protegee par le fusible F53, situe dans la centrale de derivation sous la planche de bord B002 et par le fusible F01, loge dans la centrale de derivation du compartiment moteur B001. Via la broche 16 connecteur B, le clavier de commandes fournit l''alimentation au combine de bord E050, a la broche 10 connecteur D.Le combine de bord E050 recoit le signal de vitesse du vehicule par le chronotachygraphe E005, broche 7 connecteur A.De plus, le combine de bord fournit le signal de vitesse du vehicule a la centrale de controle moteur M010 - broche 49 connecteur A (broche G2 connecteur A pour les motorisations 2.0 essence) et au connect M120, broche A1 connecteur A.
Schema electrique - TACHYMETRE - Fiat DUCATO 2.3 JTD 16V fino a 02/05
Composants - TACHYMETRE - Fiat DUCATO 2.3 JTD 16V fino a 02/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | 5505A |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D004 | JONCTION AV / MOTEUR | - |
| D160 | JONCTION PLANCHE DE BORD / PLANCHE DE BORD EN OPTION | - |
| D177 | JONCTION PLANCHE DE BORD / CHRONOTACHYGRAPHE | - |
| E005 | CHRONOTACHYGRAPHE | 5560C |
| E050 | COMBINE DE BORD | 5560B |
| H090 | BLOC DE COMMANDES DES INTERRUPTEURS | 5505A |
| M010 | CENTRALE DE CONTROLE MOTEUR | - |
| M120 | Panneau frontal Connect | - |

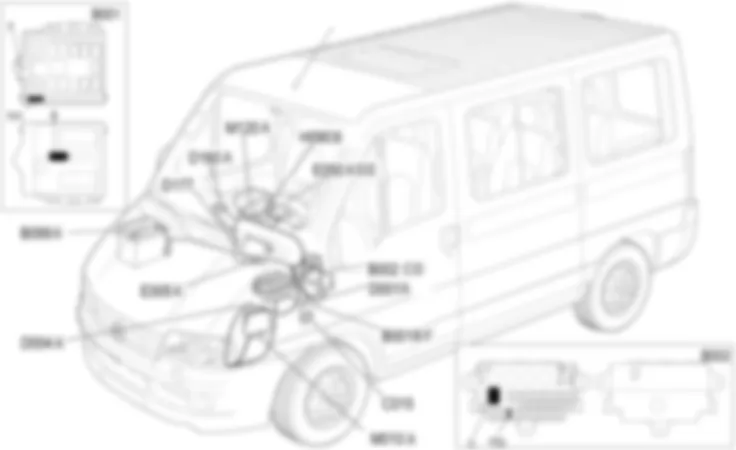

Emplacement composants - TACHYMETRE - Fiat DUCATO 2.3 JTD 16V fino a 02/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | 5505A |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D004 | JONCTION AV / MOTEUR | - |
| D160 | JONCTION PLANCHE DE BORD / PLANCHE DE BORD EN OPTION | - |
| D177 | JONCTION PLANCHE DE BORD / CHRONOTACHYGRAPHE | - |
| E005 | CHRONOTACHYGRAPHE | 5560C |
| E050 | COMBINE DE BORD | 5560B |
| H090 | BLOC DE COMMANDES DES INTERRUPTEURS | 5505A |
| M010 | CENTRALE DE CONTROLE MOTEUR | - |
| M120 | Panneau frontal Connect | - |
