Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 – LUCI DIREZIONE / EMERGENZA – – Guida destra – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

    HomeFiatFiat MULTIPLAFiat MULTIPLA ItalianoFiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 Tutti SCHEMI ELETTRICI (Italiano)
Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 – LUCI DIREZIONE / EMERGENZA – – Guida destra – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

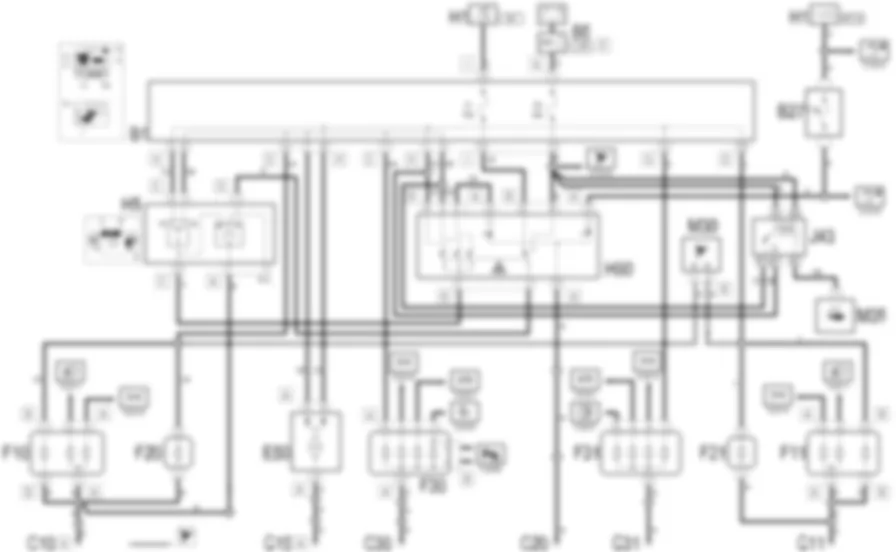

Schema elettrico
LUCI DIREZIONE / EMERGENZA - Schema elettrico Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02Unlock Lifetime Access for This Car.

Componenti
Codice componenteDenominazioneRiferimento al complessivo
B1Centralina di derivazioneB5Scatola MAXI FUSEB27Fus. alim. sotto chiave escluso avviam. (INT/A)-
B27Fus. alim. sotto chiave escluso avviam. (INT/A)-
C10Massa ant. sinistra-
C11Massa ant. destra-
C15Massa plancia lato guida-
C20Massa plancia lato passeggero-
C30Massa posteriore sinistra-
C31Massa posteriore destra-
D1Giunzione ant./plancia-
E50Quadro strumentiF10Proiettore sinistroF11Proiettore destroF20Luce direzione laterale sinistraF21Luce direzione laterale destraF30Fanale posteriore sinistroF31Fanale posteriore destroH1Commutatore di accensioneH5DevioguidaH90Gruppo comandi interruttoriJ43Teleruttore luci di direzione / emergenza-
M30Centralina allarmeM35Ricevitore telecomando allarme2883018Op. 5580E DISPOSITIVO ANTIFURTO
Localizzazione componenti
LUCI DIREZIONE / EMERGENZA - Localizzazione componenti Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02Unlock Lifetime Access for This Car.

(*) versioni senza allarme- - - - - - - - - versioni con allarmeComponenti
Codice componenteDenominazioneRiferimento al complessivo
B1Centralina di derivazioneB5Scatola MAXI FUSEB27Fus. alim. sotto chiave escluso avviam. (INT/A)-
B27Fus. alim. sotto chiave escluso avviam. (INT/A)-
C10Massa ant. sinistra-
C11Massa ant. destra-
C15Massa plancia lato guida-
C20Massa plancia lato passeggero-
C30Massa posteriore sinistra-
C31Massa posteriore destra-
D1Giunzione ant./plancia-
E50Quadro strumentiF10Proiettore sinistroF11Proiettore destroF20Luce direzione laterale sinistraF21Luce direzione laterale destraF30Fanale posteriore sinistroF31Fanale posteriore destroH1Commutatore di accensioneH5DevioguidaH90Gruppo comandi interruttoriJ43Teleruttore luci di direzione / emergenza-
M30Centralina allarmeM35Ricevitore telecomando allarme2883018Op. 5580E DISPOSITIVO ANTIFURTO
DescrizioneLe luci intermittenti di direzione e di emergenza delimitano tutto l"ingombro della vettura.Gli indicatori di direzione lato destro e lato sinistro vengono inseriti alzando o abbassando l"apposita leva posta sul devioguida.Le luci di emergenza (indicatori lato destro e sinistro azionati contemporaneamente) sono attivate attraverso l"apposito pulsante di colore rosso posto al centro del gruppo comandi sulla planciaGli indicatori di direzione funzionano sotto chiave; le luci di emergenza invece, per ragioni di sicurezza, sono sempre azionabili, in quanto alimentate direttamente dalla batteria.I circuiti delle luci di direzione e di emergenza sono protetti da due differenti fusibili.Due spie sul quadro strumenti , anch"esse intermittenti, segnalano l"avvenuto inserimento degli indicatori destro e sinistro; una solamente in presenza di un eventuale rimorchio.Nel pulsante rosso delle luci di emergenza vi sono due led: il primo si accende "sotto chiave" ed illumina lo specifico ideogramma; il secondo, di colore rosso, si accende in modo intermittente quando sono azionate le luci di emergenza.Versioni con allarme: le luci d"emergenza sono azionate anche dal sistema d"allarme, che si collega direttamente sull"alimentazione delle luci stesse. Versioni senza allarme: le luci d"emergenza sono azionate - quando viene azionato il telecomando apertura porte - da un apposito teleruttore posto accanto alla centralina di derivazione.
Descrizione funzionale Il circuito e comandato dal gruppo comandi interruttore H90 . Il dispositivo di intermittenza e collocato sul devioguida H5. Esso e collegato a massa al pin 7 del connettore A e riceve un segnale di alimentazione al pin 7 del connettore D attraverso l"interruttore H90 stesso, quando:le luci emergenza non sono inserite: l"alimentazione e "sotto chiave" (INT) attraverso il fusibile F1 della centralina di derivazione B1 le luci di emergenza sono inserite: l"alimentazione e diretta dalla batteria attraverso la linea del maxifuse J/B1 di B5 ed il fusibile F9 della centralina di derivazione B1 . Il dispositivo di intermittenza genera allora un segnale che alimenta sia il commutatore degli indicatori di direzione del devioguida H5 che l"interruttore per le luci di emergenza H90 . L"azionamento in un senso o nell"altro della leva del devioguida H5 fornisce alimentazione agli indicatori di destra ( F11 , F21 , F31 ) oppure di sinistra ( F10 , F20 , F30 ). Contemporaneamente viene accesa anche la relativa spia, collocata all"interno del quadro strumenti E50 . Premendo l"interruttore posto sul gruppo comandi H90 si chiudono invece tre contatti che alimentano contemporaneamente tutte le luci (ramo di destra e di sinistra) ed il led rosso nell"interruttore stesso che illumina il relativo ideogramma. Nell"interruttore H90 vi e anche un apposito led che viene acceso dalla alimentazione "sotto chiave" (INT/A) protetta dal fusibile volante B27 . Versioni con allarme: tutte le luci di emergenza vengono azionate anche dalla centralina del sistema di allarme M30 (pin 1 e 2 del connettore B) che si collega direttamente sulla alimentazione delle luci stesse ( 2880552VedereE7015ALLARME ) Versioni senza allarme: tutte le luci di emergenza vengono azionate dal teleruttore J43 a cui giunge una alimentazione diretta dalla batteria, attraverso la linea del maxifuse J/B1 di B5 ed il fusibile F9 della centralina di derivazione B1: il teleruttore viene eccitato da un segnale proveniente dal ricevitore del telecomando M35, pin 1.
