Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 – CONNETTORE MULTIPLO DI DIAGNOSI – – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

    HomeFiatFiat MULTIPLAFiat MULTIPLA ItalianoFiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 Tutti SCHEMI ELETTRICI (Italiano)
Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02 – CONNETTORE MULTIPLO DI DIAGNOSI – – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE
Schema elettrico
CONNETTORE MULTIPLO DI DIAGNOSI - Schema elettrico Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02Unlock Lifetime Access for This Car.

Componenti
Codice componenteDenominazioneRiferimento al complessivo
B1Centralina di derivazioneB5Scatola MAXI FUSEC15Massa plancia lato guida-
C20Massa plancia lato passeggero-
C60Massa centralina iniezione-
C60Massa centralina iniezione-
D1Giunzione ant./plancia-
D4Giunzione ant./motore-
D5Giunzione ant./ABS-
D22Giunzione riscaldatore addizionale-
D22Giunzione riscaldatore addizionale-
D60Giunzione Air Bag-
M10Centralina controllo motore-
M10Centralina controllo motore2882294Op. 1056B ALIMENTAZIONE MULTI-POINT INJECTION (MPI)
M10Centralina controllo motore2882514Op. 1058A VERIFICA PRESSIONE METANO NEL CIRCUITO DI ALTA PRESSIONE
M10Centralina controllo motoreM20Centralina CODEM30Centralina allarmeM35Ricevitore telecomando allarmeM50Centralina ABSM60Centralina Air BagR10Giunto di diagnosi multiplo-

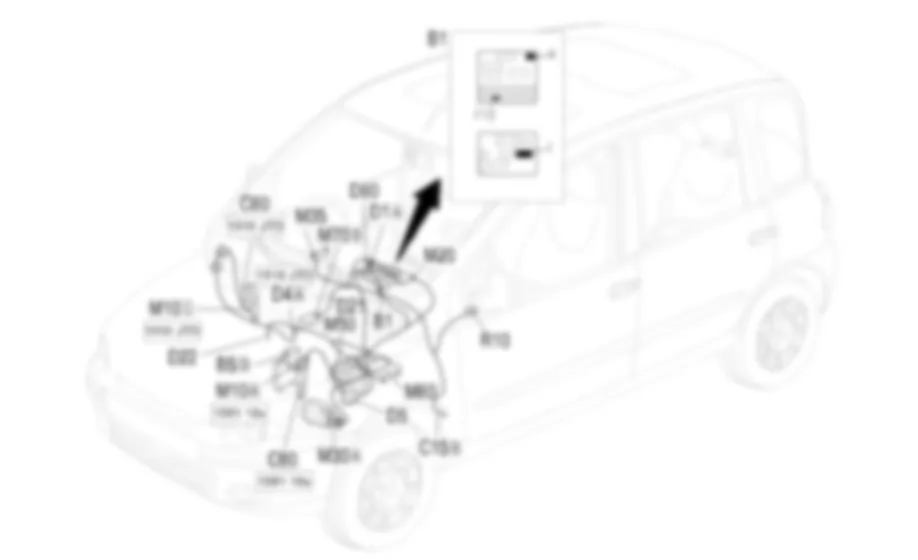

Localizzazione componenti
CONNETTORE MULTIPLO DI DIAGNOSI - Localizzazione componenti Fiat MULTIPLA 1.9 JTD 8V da 06/99 a 03/02Unlock Lifetime Access for This Car.

Componenti
Codice componenteDenominazioneRiferimento al complessivo
B1Centralina di derivazioneB5Scatola MAXI FUSEC15Massa plancia lato guida-
C20Massa plancia lato passeggero-
C60Massa centralina iniezione-
C60Massa centralina iniezione-
D1Giunzione ant./plancia-
D4Giunzione ant./motore-
D5Giunzione ant./ABS-
D22Giunzione riscaldatore addizionale-
D22Giunzione riscaldatore addizionale-
D60Giunzione Air Bag-
M10Centralina controllo motore-
M10Centralina controllo motore2882294Op. 1056B ALIMENTAZIONE MULTI-POINT INJECTION (MPI)
M10Centralina controllo motore2882514Op. 1058A VERIFICA PRESSIONE METANO NEL CIRCUITO DI ALTA PRESSIONE
M10Centralina controllo motoreM20Centralina CODEM30Centralina allarmeM35Ricevitore telecomando allarmeM50Centralina ABSM60Centralina Air BagR10Giunto di diagnosi multiplo-
DescrizioneLa vettura e dotata di numerose centraline elettroniche con funzione di autodiagnosi.Collegandosi a tali centraline con una apparecchiatura di diagnosi (Examiner o altri strumenti) e possibile la lettura dei dati della autodiagnosi (parametri, errori) oppure l"esecuzione delle diagnosi attive previste.In questa vettura non vi e una specifica presa di diagnosi di collegamento per ogni centralina, ma e stata adottata una unica presa di diagnosi unificata a 16 vie, posta sul lato sinistro della plancia, dietro uno sportello di protezione.Ad essa si collega, tramite un apposito adattatore, la apparecchiatura di diagnosi (Examiner o altri strumenti). Tale adattatore consente infatti la selezione dell sistema alla cui autodiagnosi ci si vuole collegare.
Descrizione funzionale La presa di diagnosi R10 e alimentata direttamente dalla batteria al pin 16 dalla linea protetta dal fusibile F10 della centralina di derivazione B1 . I pin 4 e 5 sono a massa. Il pin 1 si collega alla centralina ABS M50 (pin 11) ( 2880584VedereE7020ABS ). Il pin 3 si collega alla centralina Air Bag M60 (pin 9) ( 2880600VedereE7030AIRBAG ). Il pin 11 si collega alla centralina allarme M30 (pin 6 del connettore A) ed al ricevitore telecomando M35 (pin 2) ( 2880552VedereE7015ALLARME ). Il pin 8 si collega alla centralina Code M20 (pin 5) ( 2880544VedereE7010CODE ). Il pin 7 si collega alla centralina di gestione motore M10 attraverso una linea dedicata. Il pin 12 si collega con la centralina del gruppo riscaldatore addizionale, dal pin 4 di D22 ( 2880459VedereE6015RISCALDATORE ADDIZIONALE ).
