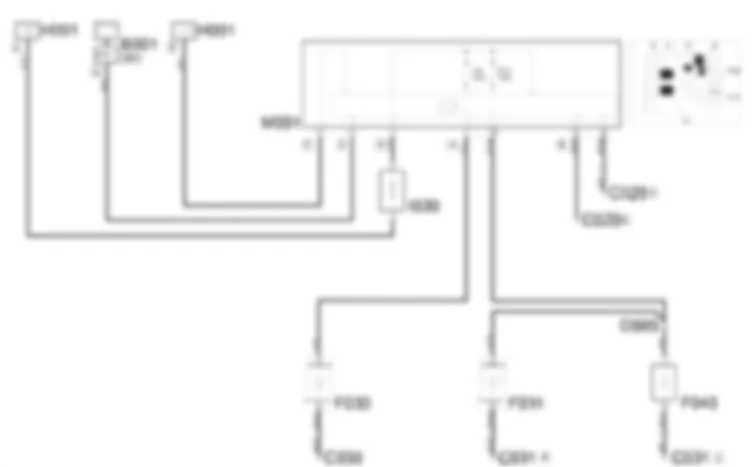

Schaltplan - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteile - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
B001 | Verteiler im Motorraum | 5505A |
C020 | Masse Armaturenbrett Beifahrerseite | - |
C030 | Masse hinten links | - |
C031 | Masse hinten rechts | - |
D085 | Verbindung hinten/Heckklappe | - |
F030 | Ruckleuchte links | 5540A |
F031 | Ruckleuchte rechts | 5540A |
F040 | Zusatzbremsleuchte hinten (drittes Stopplicht) | 5550D |
H001 | Zundschloss | 5520A |
I030 | Bremspedalschalter | 5550D |
M001 | Body Computer | 5505A |
Einbaulage Bauteile - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteile - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
B001 | Verteiler im Motorraum | 5505A |
C020 | Masse Armaturenbrett Beifahrerseite | - |
C030 | Masse hinten links | - |
C031 | Masse hinten rechts | - |
D085 | Verbindung hinten/Heckklappe | - |
F030 | Ruckleuchte links | 5540A |
F031 | Ruckleuchte rechts | 5540A |
F040 | Zusatzbremsleuchte hinten (drittes Stopplicht) | 5550D |
H001 | Zundschloss | 5520A |
I030 | Bremspedalschalter | 5550D |
M001 | Body Computer | 5505A |
Beschreibung - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Die Bremsleuchten (?Stopplicht?) sitzen hinten in den Ruckleuchten und in der entsprechenden mittleren ?dritten Bremsleuchte?, die von 10 Einzelleuchten gebildet wird.Sie werden immer eingeschaltet, wenn uber das Bremspedal der entsprechende Schalter am Pedal betatigt wird.
Funktionsbeschreibung - BREMSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Die Betatigung des Bremslichts erfolgt durch den Bremspedalschalter I030, der mit dem Knoten Body Computer M001 an Pin des Steckers B verbunden ist und direkt vom Zundschloss H001 mit Strom versorgt wird.Bei gedrucktem Pedal erfolgt die Stromversorgung der linken Heckleuchte F030 - von Pin 1 des Steckers H des Knoten Body Computer M001 - uber die Leitung mit der Sicherung F05 und der rechten Heckleuchte F031 sowie dem dritten Stopplicht F040 - von Pin 10 des Steckers H vom M001 - uber die Leitung mit der Sicherung F17.
