Bauteile - NEBELSCHEINWERFER - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C011 | MASSE VORNE RECHTS | - |
C015 | MASSE ARMATURENBRETT FAHRERSEITE | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
D006 | VORDERE/HINTERE VERBINDUNG | - |
D020 | VERBINDUNG ARMATURENBRETT / HINTEN | - |
E050 | INSTRUMENTENTAFEL | |
F010 | SCHEINWERFER LINKS | |
F011 | SCHEINWERFER RECHTS | |
H001 | Zundschloss | |
M001 | BODY COMPUTER | |
M093 | ELEKTRONIK KNOTEN LENKRAD (NVO) | |
M140 | ELEKTRONIK KONTROLLLEUCHTEN UND KILOMETERZAHLER (NSO) | - |
Das Fahrzeug kann mit zwei zusatzlichen Scheinwerfern - "Nebelscheinwerfern" - ausgestattet werden, die sich neben den normalen Scheinwerfern befinden.Die Nebelscheinwerfer werden uber die betreffende Bedienung am Randelring des Lenksaulenschalters (Knoten Lenkradelektronik) aktiviert: bei eingeschalteten Lichtern ist auch das Aufleuchten der entsprechenden Kontrollleuchte an der Instrumententafel vorgesehen.Die Aktivierung der Nebelscheinwerfer wird vom Body Computer verwaltet, die Betatigung erfolgt jedoch uber den Verteiler im Motorraum.Damit die Nebelscheinwerfer aktiviert werden, muss der Body Computer folgende Eingangssignale erhalten:- Freigabe durch Schlussel auf M,- Befehl vom Randelring am Lenksaulenschalter,- Standlicht EIN.Wird das Standlicht ausgeschaltet, werden auch die Nebelscheinwerfer ausgeschaltet: das Ausschalten erfolgt auch dann, wenn der Randelring schon gedreht wurde. Umgekehrt werden beim erneuten Einschalten des Standlichts auch die Nebelscheinwerfer wieder aktiviert.Wenn der Schlussel in Stellung S gedreht und dann auf M gebracht wird, muss, um die Nebelscheinwerfer einzuschalten, erneut der Randelring am Lenksaulenschalter gedreht werden.

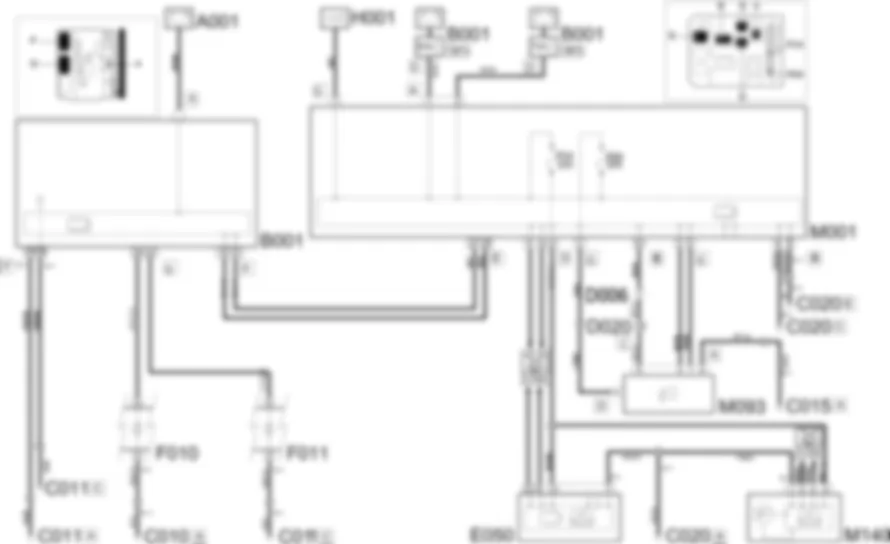

Den Befehl zum Einschalten der Nebelscheinwerfer liefert der Knoten Lenkrad M093 uber die CAN-Leitung (Pin 1 und 3 des Steckers A) an den Knoten Body Computer M001 (an Pin 5 bzw. 3 des Steckers G).Der Knoten Lenkrad M093 ist uber Pin 4 des Steckers A mit der Masse C015 (Stecker A) verbunden und wird uber zwei Leitungen mit Spannung versorgt: eine von Pin 11 des Steckers B des Knotens Body Computer M001 an Pin 5 des Steckers A und die andere von Pin 1 des Steckers G von M001 an Pin 4 des Steckers D, abgesichert durch F04.Der Knoten Body Computer M001 informiert seinerseits uber die CAN-Leitung (Pin 25 und 27 des Steckers E) den Verteiler im Motorraum B001 (Pin 12 bzw. 11 des Steckers F) uber die erfolgte Anfrage zum Einschalten der Nebelscheinwerfer.Der Verteiler im Motorraum B001 versorgt dann uber die Pins 24 bzw. 13 des Steckers G den jeweiligen Pin 6 des linken Scheinwerfer F010 und des rechten Scheinwerfers F011.Das Aufleuchten der betreffenden Kontrollleuchten wird vom Knoten Kilometerzahler-Kontrollleuchten M140 verwaltet, der uber das CAN-Netz (Pin 2 und 5) mit der Instrumententafel E050 (Pin 6 und 12) und dem Knoten Body Computer M001 (Pin 8 und 10 des Steckers D) kommuniziert.Der Knoten Body Computer M001 versorgt uber Pin 6 des Steckers D den Knoten Kilometerzahler-Kontrollleuchten M140 an Pin 4 und die Instrumententafel E050 an Pin 13. Diese Leitung wird durch die Sicherung F14 geschutzt.
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C011 | MASSE VORNE RECHTS | - |
C015 | MASSE ARMATURENBRETT FAHRERSEITE | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
D006 | VORDERE/HINTERE VERBINDUNG | - |
D020 | VERBINDUNG ARMATURENBRETT / HINTEN | - |
E050 | INSTRUMENTENTAFEL | |
F010 | SCHEINWERFER LINKS | |
F011 | SCHEINWERFER RECHTS | |
H001 | Zundschloss | |
M001 | BODY COMPUTER | |
M093 | ELEKTRONIK KNOTEN LENKRAD (NVO) | |
M140 | ELEKTRONIK KONTROLLLEUCHTEN UND KILOMETERZAHLER (NSO) | - |
