Bauteile - NEBELSCHLUSSLEUCHTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C011 | MASSE VORNE RECHTS | - |
C015 | MASSE ARMATURENBRETT FAHRERSEITE | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C030 | MASSE HINTEN LINKS | - |
C031 | MASSE HINTEN RECHTS | - |
D006 | VORDERE/HINTERE VERBINDUNG | - |
D020 | VERBINDUNG ARMATURENBRETT / HINTEN | - |
E050 | INSTRUMENTENTAFEL | |
F010 | SCHEINWERFER LINKS | |
F011 | SCHEINWERFER RECHTS | |
F030 | RUCKLEUCHTE LINKS | |
F031 | RUCKLEUCHTE RECHTS | |
H001 | Zundschloss | |
M001 | BODY COMPUTER | |
M093 | ELEKTRONIK KNOTEN LENKRAD (NVO) | |
M140 | ELEKTRONIK KONTROLLLEUCHTEN UND KILOMETERZAHLER (NSO) | - |
Das Fahrzeug verfugt uber zwei hell leuchtende "Nebelschlussleuchten", die sich in den Ruckleuchten befinden.Die Nebelschlussleuchten werden durch die entsprechende Bedienung mit dem Randelring am Lenksaulenschalter (Knoten Lenkrad) aktiviert. Sind sie eingeschaltet, leuchtet die entsprechende Kontrollleuchte auf dem Armaturenbrett auf.Das Einschalten der Nebelschlussleuchten wird vom Body Computer gesteuert und aktiviert wenn:

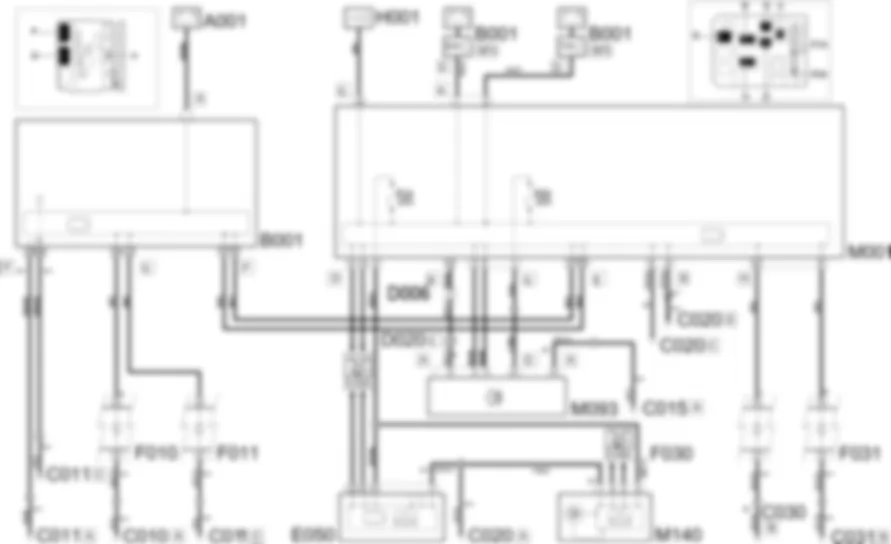

Den Befehl zum Einschalten der Nebelschlussleuchten liefert der Knoten Lenkradelektronik M093 uber die CAN-Leitung (Pin 1 und 3 des Steckers A) an den Knoten Body Computer M001 (an Pin 5 bzw. 3 des Steckers G).Der Knoten Lenkradelektronik M093 erhalt die Stromversorgung (Pin 5 des Steckers A und Pin 4 des Steckers D) vom Knoten Body Computer M001 (Pin 11 des Steckers B bzw. Pin 1 des Steckers G) uber zwei Leitungen, von denen nur die zweite durch die Sicherung F04 geschutzt ist.Wenn der Knoten Body Computer M001 den Befehl empfangt, liefert er die Stromversorgung:- von Pin 4 des Steckers H zu Pin 5 der rechten Ruckleuchte F031,- von Pin 12 des Steckers H zu Pin 5 der linken Ruckleuchte F030.Das Aufleuchten der betreffenden Kontrollleuchte wird vom Knoten Kilometerzahler-Kontrollleuchten M140 verwaltet, der uber das CAN-Netz E1050 (Pin 2 und 5) mit der Instrumententafel E050 (Pin 6 und 12) und dem Knoten Body Computer M001 (Pin 8 und 10 des Steckers D) kommuniziert.Die Instrumententafel E050 (Pin 13) und der Knoten Kilometerzahler-Kontrollleuchten (Pin 4) erhalten die Stromversorgung von Pin 6 des Steckers D des Knotens Body Computer M001.
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C011 | MASSE VORNE RECHTS | - |
C015 | MASSE ARMATURENBRETT FAHRERSEITE | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C030 | MASSE HINTEN LINKS | - |
C031 | MASSE HINTEN RECHTS | - |
D006 | VORDERE/HINTERE VERBINDUNG | - |
D020 | VERBINDUNG ARMATURENBRETT / HINTEN | - |
E050 | INSTRUMENTENTAFEL | |
F010 | SCHEINWERFER LINKS | |
F011 | SCHEINWERFER RECHTS | |
F030 | RUCKLEUCHTE LINKS | |
F031 | RUCKLEUCHTE RECHTS | |
H001 | Zundschloss | |
M001 | BODY COMPUTER | |
M093 | ELEKTRONIK KNOTEN LENKRAD (NVO) | |
M140 | ELEKTRONIK KONTROLLLEUCHTEN UND KILOMETERZAHLER (NSO) | - |
