Bauteile - EINSTELLUNG DER AUSSENSPIEGEL - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C031 | MASSE HINTEN RECHTS | - |
D030 | VERBINDUNG FAHRERTUR | - |
D031 | VERBINDUNG BEIFAHRERTUR | - |
D042 | VERBINDUNG DECKENLEUCHTEN | - |
D070 | VERBINDUNG FAHRERSITZ | - |
H051 | BEDIENGRUPPE FENSTERHEBER UND AU?ENSPIEGEL AUF DER FAHRERTUR | |
I020 | SCHALTER RUCKFAHRSCHEINWERFER | |
L050 | E-VENTILGRUPPE AUTOMATIKGETRIEBE | - |
M001 | BODY COMPUTER | |
M066 | TURBEDIENELEKTRONIK FAHRERSEITE (NPG) | |
M067 | TURBEDIENELEKTRONIK BEIFAHRERSEITE (NPP) | - |
M076 | Elektronik fur Sitze / Spiegel mit Stellungsspeicher | - |
P060 | LINKER AUSSENSPIEGEL | Arbeit. 7005R ELEKTRISCH VERSTELLBARE AUSSENSPIEGEL AN DEN VORDERTUREN |
P061 | RECHTER AUSSENSPIEGEL | Arbeit. 7005R ELEKTRISCH VERSTELLBARE AUSSENSPIEGEL AN DEN VORDERTUREN |
P065 | ELEKTROCHROMATISCHER INNENRUCKSPIEGEL |
Die Au?enspiegel konnen uber einen Joystick, der sich im Bedienfeld auf der Fahrertur befindet, elektrisch in die beiden Richtungen verstellt werden.Das Ausrichten beider Spiegel erfolgt uber den Joystick, der in vier Richtungen bewegt werden kann: zuerst wird der zu verstellende Spiegel (rechts oder links) gewahlt, anschlie?end wird mit den nachfolgenden Drehungen der gewahlte Spiegel eingestellt.Wird der Joystick um etwa 120° zuruckgedreht, dann werden die Au?enspiegel eingeklappt. Durch Drehen in die andere Richtung werden die Spiegel ausgeklappt.Der Joystick betatigt drei E-Motoren in den zwei Spiegeln: ein Motor erlaubt die Drehung des Spiegels um die waagerechte Achse, der andere um die senkrechte Achse, der dritte steuert das Einklappen.Die Au?enspiegel werden durch die Turelektroniken gem. der uber CAN-Netz vom Body Computer ubertragenen Kontrolllogik betatigt.Das Einstellen der Au?enspiegel ist nur mit dem Zundschalter auf M moglich.Der Innenruckspiegel ist elektrochromatisch: er enthalt eine elektronische Einrichtung, die das automatische Abblenden des Spiegels steuert.Den Automatikbetrieb erhalt man, wenn die Taste am Spiegel gedruckt wird. Eine LED zeigt das erfolgte Einschalten an.Um bei Fahrmanovern die beste Sicht zu gewahrleisten, schaltet der Innenspiegel auf Automatik, wenn der RG eingelegt wird.Bei den Versionen "Sitze mit Speicher" konnen zusatzlich zu manuellen Verstellung der Au?enspiegel 4 Stellungen gespeichert werden:

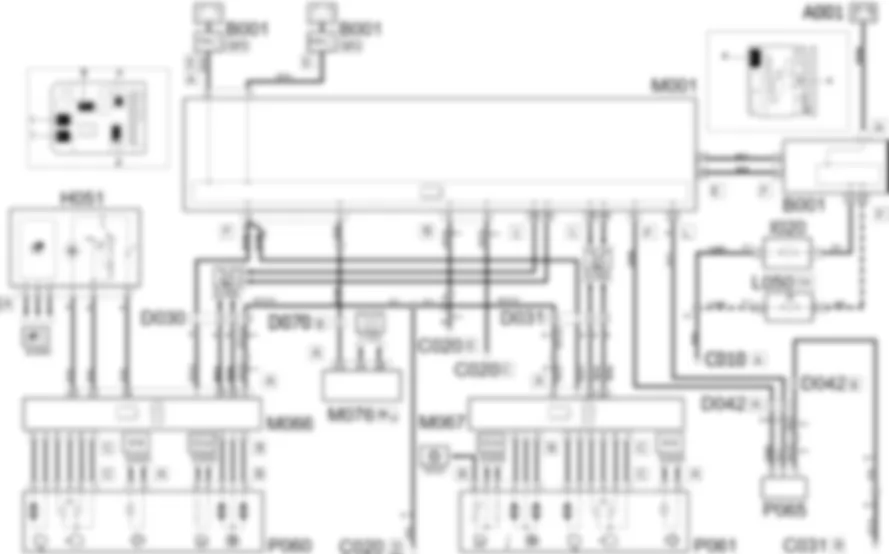

Der Knoten Body Computer M001 versorgt von Pin 9 Stecker F die Steuerungen in der Fahrertur M066 und Beifahrertur M067 an Pin 1 Stecker A.Der Befehl wird vom Knoten Body Computer M001 (Pin 36, 38 Stecker I fur die Fahrerseite und Pin 38, 40 Stecker L fur die Beifahrerseite) uber CAN an die Tursteuerung M066 und M067 (Pin 19, 20 Stecker A) geliefert.Die beiden Turknoten M066 und M067 steuern direkt die E-Motoren der entsprechenden Au?enspiegel P060 und P061 an.Der Befehl zum Verstellen der Aussenspiegel kommt von der Baugruppe H051, wo sich die drei speziellen Schalter befinden: einer zur Auswahl des Au?enspiegels (rechts oder links), einer zur Spiegeleinstellung und einer zum Einklappen des Spiegels.Die Tursteuerung M066 und die Schaltergruppe H051 arbeiten fur eine Reihe von Befehlen zusammen:- von Pin 16 Stecker A an M066 wird die Gruppe H051 an Pin 2 Stecker A mit Strom versorgt.- die Wahl des Aussenspiegels wird von Pin 3 Stecker A der Gruppe H051 an Pin 13 des selben Steckers der Steuerung M066 ausgesendet.- die Regelung des Aussenspiegels wird von Pin 1 Stecker A der Gruppe H051 an Pin 14 des selben Steckers der Steuerung M066 ausgesendet.Um auch den rechten Spiegel zu bedienen, dialogiert die Steuerung M066 uber CAN mit der Steuerung M067.Die Steuerungen M066 und M067 steuerung (Pin 2, 1, 3 Stecker B) die elektrischen Motoren der entsprechenden Aussenspiegel P060 und P061 (gleiche Pin und Stecker) und (Pin 2 und 3 Stecker C) die Umklappmotoren der Aussenspiegel (gleiche Pin und Stecker). Die Aussenspiegel P060 und P061 (Pin 5, 4, 6, 1 Stecker C) teilen dann die Feedbacksignale des Befehls (gleiche Pin und Stecker) den entsprechenden Steuerungen mit.Jedes Mal, wenn der RG eingelegt wird, geht der Innenruckspiegel P065 auf die Modalitat der automatischen Einstellung uber.Der RG-Schalter I020 (oder die E-Ventilgruppe des Automatikgetriebes L050), gibt, wenn betatigt, ein Massesignal (Pin 1 oder A1) an den Verteiler im Motorraum B001 (Pin 13 oder Pin 15 Stecker F) weiter. Dieser letztere ubermittelt den Vorgang (Pin 11 und 12 Stecker E) uber CAN an den Knoten Body Computer M001 (Pin 27 und 25 Stecker E), der (Pin 22 Stecker L) den Innenruckspiegel P065 (Pin 3) mit Strom versorgt.Der Spiegel P065 kann durch Drucken des entsprechenden Schalters am Spiegel selbst auch manuell aktiviert werden. In diesem Fall wird der Spiegel an Pin 2 von Pin 6 Stecker F des Knotens Body Computer M001 mit Strom versorgt.Bei Versionen mit "Sitze mit Speicher" erfolgt die Verstellung der Spiegel hinsichtlich einer der 4 gespeicherten Stellungen mit den Informationen, die von der Elektronik Sitze/Spiegel mit Speicher M076 (Pin 3A und 3B Stecker A) uber das CAN-Netz ubertragen werden.
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
A001 | BATTERIE | - |
B001 | VERTEILER IM MOTORRAUM | |
C010 | MASSE VORNE LINKS | - |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C031 | MASSE HINTEN RECHTS | - |
D030 | VERBINDUNG FAHRERTUR | - |
D031 | VERBINDUNG BEIFAHRERTUR | - |
D042 | VERBINDUNG DECKENLEUCHTEN | - |
D070 | VERBINDUNG FAHRERSITZ | - |
H051 | BEDIENGRUPPE FENSTERHEBER UND AU?ENSPIEGEL AUF DER FAHRERTUR | |
I020 | SCHALTER RUCKFAHRSCHEINWERFER | |
L050 | E-VENTILGRUPPE AUTOMATIKGETRIEBE | - |
M001 | BODY COMPUTER | |
M066 | TURBEDIENELEKTRONIK FAHRERSEITE (NPG) | |
M067 | TURBEDIENELEKTRONIK BEIFAHRERSEITE (NPP) | - |
M076 | Elektronik fur Sitze / Spiegel mit Stellungsspeicher | - |
P060 | LINKER AUSSENSPIEGEL | Arbeit. 7005R ELEKTRISCH VERSTELLBARE AUSSENSPIEGEL AN DEN VORDERTUREN |
P061 | RECHTER AUSSENSPIEGEL | Arbeit. 7005R ELEKTRISCH VERSTELLBARE AUSSENSPIEGEL AN DEN VORDERTUREN |
P065 | ELEKTROCHROMATISCHER INNENRUCKSPIEGEL |
