Bauteile - FENSTERHEBER HINTEN - Fiat ULYSSE 2.0 16V JTD fino a 04/03
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
B001 | VERTEILER IM MOTORRAUM | |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C030 | MASSE HINTEN LINKS | - |
C031 | MASSE HINTEN RECHTS | - |
D030 | VERBINDUNG FAHRERTUR | - |
D196 | VERBINDUNG LINKE SCHIEBETUR | |
D197 | VERBINDUNG RECHTE SCHIEBETUR | |
H051 | BEDIENGRUPPE FENSTERHEBER UND AU?ENSPIEGEL AUF DER FAHRERTUR | |
H053 | FENSTERHEBERSCHALTER AN FONDTUR LINKS | |
H054 | FENSTERHEBERSCHALTER AN FONDTUR RECHTS | |
M001 | BODY COMPUTER | |
M066 | TURBEDIENELEKTRONIK FAHRERSEITE (NPG) | |
N065 | FENSTERHEBERMOTOR HINTEN LINKS | - |
N066 | FENSTERHEBERMOTOR HINTEN RECHTS | - |
Der Knoten Body Computer die Funktion der hinteren Scheibenhebermotoren auf der Fahrer- und Beifahrerseite.Die Betatigung der elektrischen Fensterheber der Schiebeturen erfolgt uber die Schalter an der Fahrertur und uber die an den Fondturen.Die Betatigung der Scheibenheber hinten erfolgt manuell (die Scheibe offnet/schlie?t nur bei gedrucktem Schalter).Aus Sicherheitsgrunden erlaubt ein "Sperrschalter" an der Fahrertur die Unterbrechung der Stromversorgung zu den Schaltern an den Fondturen (auch zu jenen fur das Offnen/Schlie?en der Schiebeturen und der hinteren Schiebedacher, damit eine Betatigung z.B. durch anwesende Kinder verhindert wird.Auch die elektrischen Scheibenheber hinten sind mit einem Sicherheitssystem (Klemmschutzdichtungen) ausgestattet: die Elektronik kann beim Schlie?en der Scheiben ein evtl. vorhandenes Hindernis erkennen. In diesem Fall unterbricht das System augenblicklich die Bewegung der Scheibe und kehrt die Bewegungsrichtung um.Mit dem Schlussel in Stellung S bleiben die Scheibenheber noch ca. 1 Minute lang aktiv.Drucken der FB-Taste zur Aktivierung der Funktion "Innenraum beluften": die vorderen und hinteren Seitenscheiben werden vollstandig abgesenkt, so dass Au?enluft in den Innenraum gelangt.

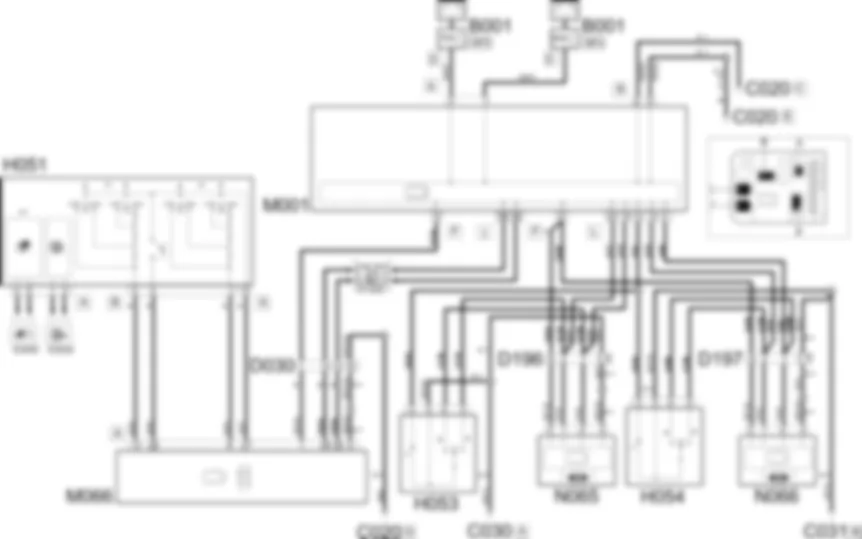

Die E-Motoren der hinteren Scheibenheber N065 und N066 werden vom Knoten Body Computer M001 (Pin 8 des Steckers F) an Pin 3 mit Strom versorgt.Der Befehl zum Offnen/Schlie?en der Scheiben kommt von den Schaltern H053 (links) und H054 (rechts). Die Schalter (Pin 2) erhalten die Stromversorgung fur die Beleuchtung vom Knoten Body Computer M001 (Pin 12 des Steckers L).Dieselben Schalter H053 und H054 (Pin 6) liefern das Signal zum Offnen der Scheiben an die betreffenden Motoren N065 und N066 (Pin 6). Dasselbe Signal wird auch an den Knoten Body Computer M001 gesendet (Pin 19 des Steckers L fur N065 und Pin 9 desselben Steckers fur N066).Die Schalter H053 und H054 (Pin 3) liefern auch das Signal zum Schlie?en der Scheibe, das an die betreffenden Motoren N065 und N066 (Pin 1) sowie an den Body Computer (Pin 20 des Steckers L fur N065 bzw. Pin 10 desselben Steckers fur N066) ubertragen wird.Der Knoten Body Computer M001 versorgt von Pin 9 des Steckers F aus die Bedienelektronik der Fahrertur M066 an Pin 1 des Steckers A.Der Befehl wird vom Knoten Body Computer M001 (Pin 36 und 38 des Steckers I) uber das CAN-Netz zur Tur-Bedienelektronik M066 (Pin 20 und 19 des Steckers A) gesendet.Von der vorderen Schaltergruppe auf der Fahrerseite H051 (Pin 2 des Steckers B) kann das Offnen/Schlie?en der hinteren Scheiben durch Drucken des betreffenden Schalters in dieser Gruppe deaktiviert werden. Dieser Befehl wird an die Tur-Bedienelektronik M066 (Pin 18 des Steckers A) ubertragen. Letztere informiert ihrerseits uber die CAN-Leitung den Body Computer M001, der den Befehl zum Deaktivieren der hinteren Scheiben zu den Schaltern H053 und H054 erteilt.
Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
B001 | VERTEILER IM MOTORRAUM | |
C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
C030 | MASSE HINTEN LINKS | - |
C031 | MASSE HINTEN RECHTS | - |
D030 | VERBINDUNG FAHRERTUR | - |
D196 | VERBINDUNG LINKE SCHIEBETUR | |
D197 | VERBINDUNG RECHTE SCHIEBETUR | |
H051 | BEDIENGRUPPE FENSTERHEBER UND AU?ENSPIEGEL AUF DER FAHRERTUR | |
H053 | FENSTERHEBERSCHALTER AN FONDTUR LINKS | |
H054 | FENSTERHEBERSCHALTER AN FONDTUR RECHTS | |
M001 | BODY COMPUTER | |
M066 | TURBEDIENELEKTRONIK FAHRERSEITE (NPG) | |
N065 | FENSTERHEBERMOTOR HINTEN LINKS | - |
N066 | FENSTERHEBERMOTOR HINTEN RECHTS | - |
