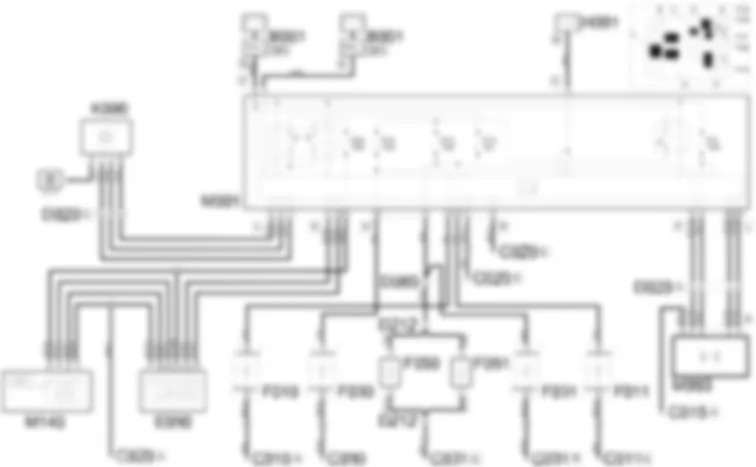

Schaltplan - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
Bauteile - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
| Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
| C010 | Masse vorne links | - |
| C011 | Masse vorne rechts | - |
| C015 | Masseanschluss Armaturenbrett Fahrerseite | - |
| C020 | Masse Armaturenbrett Beifahrerseite | - |
| C030 | Masse hinten links | - |
| C031 | Masse hinten rechts | - |
| D020 | Verbindung Armaturenbrett/hinten | - |
| D085 | Verbindung hinten/Heckklappe | - |
| D212 | Verbindung Kennzeichenleuchten | - |
| E050 | Instrumententafel | 5560B |
| F010 | Scheinwerfer links | 5540B |
| F011 | Scheinwerfer rechts | 5540B |
| F030 | Ruckleuchte links | 5540A |
| F031 | Ruckleuchte rechts | 5540A |
| F050 | Kennzeichenleuchte links | 5540A |
| F051 | Kennzeichenleuchte rechts | 5540A |
| H001 | Zundschloss | 5520A |
| K090 | Sonnen-/Dammerungssensor | 5010D |
| M001 | Body Computer | 5505A |
| M093 | Elektronik Knoten Lenkrad (NVO) | 5550A |
| M140 | Elektronik Kontrollleuchten und Kilometerzahler (NSO) | - |
Einbaulage Bauteile - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
Bauteile - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
| Bauteil-Nr. | Bezeichnung | Bezug zur Baugruppe |
| C010 | Masse vorne links | - |
| C011 | Masse vorne rechts | - |
| C015 | Masseanschluss Armaturenbrett Fahrerseite | - |
| C020 | Masse Armaturenbrett Beifahrerseite | - |
| C030 | Masse hinten links | - |
| C031 | Masse hinten rechts | - |
| D020 | Verbindung Armaturenbrett/hinten | - |
| D085 | Verbindung hinten/Heckklappe | - |
| D212 | Verbindung Kennzeichenleuchten | - |
| E050 | Instrumententafel | 5560B |
| F010 | Scheinwerfer links | 5540B |
| F011 | Scheinwerfer rechts | 5540B |
| F030 | Ruckleuchte links | 5540A |
| F031 | Ruckleuchte rechts | 5540A |
| F050 | Kennzeichenleuchte links | 5540A |
| F051 | Kennzeichenleuchte rechts | 5540A |
| H001 | Zundschloss | 5520A |
| K090 | Sonnen-/Dammerungssensor | 5010D |
| M001 | Body Computer | 5505A |
| M093 | Elektronik Knoten Lenkrad (NVO) | 5550A |
| M140 | Elektronik Kontrollleuchten und Kilometerzahler (NSO) | - |
Beschreibung - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
Das Standlicht wird mit der ersten Raste des Randelrings auf dem linken Hebel des Lenksaulenschalters eingeschaltet (Knoten Lenkrad).Die Funktion zur Betatigung des Standlichts wird durch die Freigabesignale bei Schlussel auf M und Bedienung des Lenksaulenschalters aktiviert. So werden alle Standlichtlampen und auch die Kennzeichenleuchte und verschiedene Innenleuchten zur Beleuchtung des Fahrgastraums, der Instrumente und der Bedienelemente eingeschaltet (diese Stromkreise sind in den Schaltplanen zu den entsprechenden Komponenten, auf die sie sich beziehen, beschrieben und dargestellt).Die Information uber die Aktivierung und/oder Deaktivierung wird uber das CAN-Netz gesendet. Dadurch leuchtet auch die Kontrollleuchte "Standlicht" in der Instrumententafel auf. Die Instrumententafel aktiviert auch die Nachtbeleuchtung der Siebdrucke.Das Standlicht kann uber die Taste AUTO am Lenksaulenschalter auch automatisch aktiviert werden: diese Funktion wird durch einen Infrarot-Dammerungssensor auf der Frontscheibe realisiert.Aktivierung und Deaktivierung werden durch ein akustisches Signal begleitet.
Funktionsbeschreibung - STANDLICHT / KENNZEICHENLEUCHTE - Fiat ULYSSE 2.2 16V JTD fino a 04/03
Der Befehl zum Einschalten von Standlicht und Kennzeichenleuchte kommt vom Knoten Lenkrad M093 zum Knoten Body Computer M001. Das Signal wird uber das CAN-Netz ubertragen, das die beiden Elektroniken verbindet.Der Knoten Lenkrad M093 erhalt die Stromversorgung (Pin 5 des Steckers A) uber die Leitung mit der Sicherung F11, die sich im Knoten Body Computer M001 befindet; Dieser wird uber CAN (Pin 6 des Steckers A) von der mit der Sicherung F16 im Knoten Body Computer M001 geschutzten Leitung mit Strom versorgt.Wenn der Befehl empfangen wird, erregt der Body Computer M001 die Relaisspule und liefert so die Stromversorgung:
