Schema electrique - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
Composants - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
| Code composant | Designation | Reference a l''ensemble |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| C030 | MASSE ARG | - |
| C031 | MASSE ARD | - |
| C080 | MASSE GROUPE OPTIQUE ARD | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D025 | JONCTION PLANCHE DE BORD / ARG | - |
| D026 | JONCTION PLANCHE DE BORD / ARD | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| D187 | JONCTION AV / BROCHE INTERRUPTEUR DE MARCHE AR | - |
| F030 | GROUPE OPTIQUE ARG | |
| F031 | GROUPE OPTIQUE DROIT | |
| I020 | INTERRUPTEUR FEUX DE RECUL | - |
| I081 | INTERRUPTEUR MULTIFONCTIONS SUR B.V. | - |
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - |

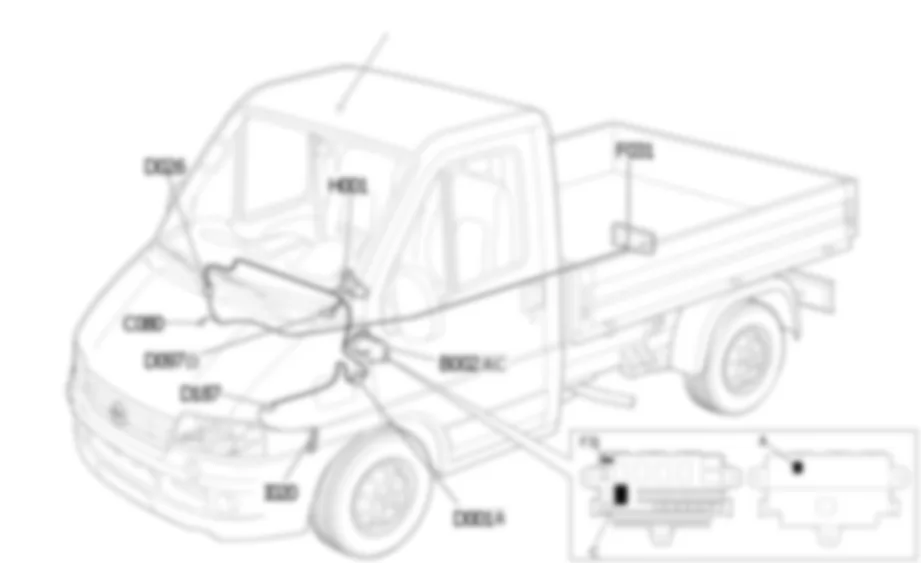

Localisation Composants - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
Composants - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
| Code composant | Designation | Reference a l''ensemble |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| C030 | MASSE ARG | - |
| C031 | MASSE ARD | - |
| C080 | MASSE GROUPE OPTIQUE ARD | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D025 | JONCTION PLANCHE DE BORD / ARG | - |
| D026 | JONCTION PLANCHE DE BORD / ARD | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| D187 | JONCTION AV / BROCHE INTERRUPTEUR DE MARCHE AR | - |
| F030 | GROUPE OPTIQUE ARG | |
| F031 | GROUPE OPTIQUE DROIT | |
| I020 | INTERRUPTEUR FEUX DE RECUL | - |
| I081 | INTERRUPTEUR MULTIFONCTIONS SUR B.V. | - |
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - |
Description - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
Le vehicule est equipe d''un feu de recul integre au feu ARD.Il est actionne a chaque fois que la marche AR est enclenchee, via l''interrupteur integre sur l''exterieur de la boite de vitesses.Le circuit est alimente lorsque la cle est sur MAR et il est protege par un fusible integre a la centrale de derivation sous le combine de bord.
Description du fonctionnement - FEUX DE RECUL - Fiat DUCATO 2.8 JTD 8V fino a 02/05
Le signal d''activation du feu de recul part de l''interrupteur I020 situe dans la boite de vitesses, alimente "sous cle" (INT/A), via la connexion entre le contact H001 et la broche 48 du connecteur C de la centrale de derivation sous le combine de bord B002. L''alimentation parvient a la jonction de court-circuit D097D - broche 1, via le fusible F31 integre a la centrale de derivation. La jonction de court-circuit alimente a son tour via la broche 5 l''interrupteur des feux de recul I020.Lorsque la marche AR est enclenchee, l''interrupteur I020 se ferme - entre les broches 1 et 2 et envoie le signal a la jonction de court-circuit D097D, a la broche 7, qui pilote l''eclairage de la lampe correspondante situee dans le feu AR F031.Le signal est preleve egalement par la centrale des capteurs de parking (voir la fonction E3090).
