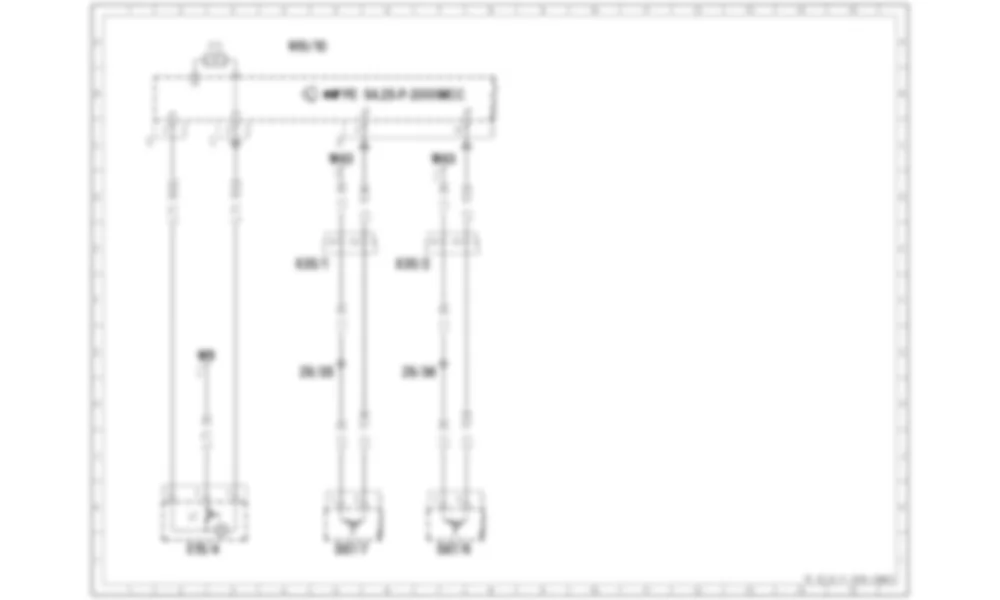

Электросхема Внутреннее освещение для Smart Fortwo (W451) 2007–2014

Список элементов схемы Внутреннее освещение для Smart Fortwo (W451) 2007–2014

Item	Designation	Coordinates
E15/4	Передняя лампа салона	2L
E15/4s1	Выключатель освещения салона	2K
N10/10	Блок управления SAM	4A
N10/10f15	Предохранитель 15	2A
S87/6	Микровыключатель поворотного тумблера правой двери	7L
S87/7	Микровыключатель поворотного тумблера левой двери	5L
W9	Земля (слева спереди, на блоке лампы)	2G
W43	Земля (за пределами левой противопожарной стены)	5C 7C
X35/1	Точка разделения левой двери	5E
X35/2	Точка разделения правой двери	7E
Z6/35	Гильза разъема массы левой двери	5G
Z6/36	Гильза разъема массы правой двери	7G

Распиновки разъемов для Smart Fortwo (W451) 2007–2014

Распиновка разъема N10/10 - Блок управления SAM для Smart Fortwo (W451) 2007–2014

Распиновка разъема X35/1 - Точка разделения левой двери для Smart Fortwo (W451) 2007–2014

Распиновка разъема X35/2 - Точка разделения правой двери для Smart Fortwo (W451) 2007–2014

Расположение элементов для Smart Fortwo (W451) 2007–2014

Где находится - E15/4 - Передняя лампа салона - для Smart Fortwo (W451) 2007–2014

Где находится - E15/4 - Передняя лампа салона - для Smart Fortwo (W451) 2007–2014

Где находится - E15/4s1 - Выключатель освещения салона - для Smart Fortwo (W451) 2007–2014

Где находится - E15/4s1 - Выключатель освещения салона - для Smart Fortwo (W451) 2007–2014

Где находится - N10/10 - Блок управления SAM - для Smart Fortwo (W451) 2007–2014

Где находится - N10/10 - Блок управления SAM - для Smart Fortwo (W451) 2007–2014

Где находится - S87/6 - Микровыключатель поворотного тумблера правой двери - для Smart Fortwo (W451) 2007–2014

Где находится - S87/6 - Микровыключатель поворотного тумблера правой двери - для Smart Fortwo (W451) 2007–2014

Где находится - S87/7 - Микровыключатель поворотного тумблера левой двери - для Smart Fortwo (W451) 2007–2014

Где находится - S87/7 - Микровыключатель поворотного тумблера левой двери - для Smart Fortwo (W451) 2007–2014

Где находится - W43 - Земля (за пределами левой противопожарной стены) - для Smart Fortwo (W451) 2007–2014

Где находится - W43 - Земля (за пределами левой противопожарной стены) - для Smart Fortwo (W451) 2007–2014

Где находится - W43 - Земля (за пределами левой противопожарной стены) - для Smart Fortwo (W451) 2007–2014

Где находится - W9 - Земля (слева спереди, на блоке лампы) - для Smart Fortwo (W451) 2007–2014

Где находится - W9 - Земля (слева спереди, на блоке лампы) - для Smart Fortwo (W451) 2007–2014

Где находится - X35/1 - Точка разделения левой двери - для Smart Fortwo (W451) 2007–2014

Где находится - X35/1 - Точка разделения левой двери - для Smart Fortwo (W451) 2007–2014

Где находится - X35/2 - Точка разделения правой двери - для Smart Fortwo (W451) 2007–2014

Где находится - X35/2 - Точка разделения правой двери - для Smart Fortwo (W451) 2007–2014
