VW TOURAN 2007 – 2.0l diesel engine, BMN . Wiring diagrams, Pin Connector, Location

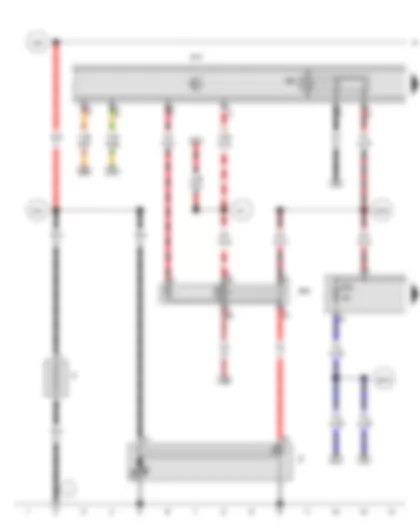

Wiring Diagram VW TOURAN 2007 - Battery - Starter - Onboard supply control unit - Terminal 15 voltage supply relay 2 - Terminal 50 voltage supply relay



Wiring Diagram  VW TOURAN 2007 - Battery - Starter - Onboard supply control unit - Terminal 15 voltage supply relay 2 - Terminal 50 voltage supply relayDownload PDF file
A Battery
B Starter
J519 Onboard supply control unit
J681 Terminal 15 voltage supply relay 2
J682 Terminal 50 voltage supply relay
SC2 Fuse 2 on fuse holder C
T2xx 2-pin connector
  1 Earth strap, battery - body
  508 Threaded connection (30) on E-box
  A41 Positive connection (50), in dash panel wiring harness
  B163 Positive connection 1 (15), in interior wiring harness
  B278 Positive connection 2 (15a) in main wiring harness
  D50 Positive connection (30), in engine compartment wiring harness

Wiring Diagram VW TOURAN 2007 - Onboard supply control unit - Fuse 5 in fuse holder A



J519 Onboard supply control unit
J743 Mechatronic unit for dual clutch gearbox
SA5 Fuse 5 in fuse holder A
SC5 Fuse 5 on fuse holder C
SC14 Fuse 14 on fuse holder C
SC16 Fuse 16 on fuse holder C
SC43 Fuse 43 on fuse holder C
T20e 20-pin connector
  14 Earth point, on gearbox
  377 Earth connection 12, in main wiring harness
  508 Threaded connection (30) on E-box
  652 Earth point, engine and gearbox earth
  A199 Positive connection 4 (15a) in dash panel wiring harness
  B277 Positive connection 1 (15a) in main wiring harness
  D200 Positive connection 3 (15a), in engine compartment wiring harness
*Only models with basic equipment
*2Only models with manual gearbox
*3Only models with dual clutch gearbox 02E
*4Only models with crankcase breather heater element
*5Only models with flexible service interval display

Wiring Diagram VW TOURAN 2007 - Alternator with voltage regulator - Fuse 1 in fuse holder A - Fuse holder B



CX1 Alternator with voltage regulator
SA1 Fuse 1 in fuse holder A
SB Fuse holder B
SB6 Fuse 6 on fuse holder B
SB28 Fuse 28 on fuse holder B
T1 Single connector
T2 2-pin connector
T2c 2-pin connector, near starter, black
T4t 4-pin connector, near starter, black
T40 40-pin connector
  44 Earth point, lower part of left A-pillar
  366 Earth connection 1, in main wiring harness
  508 Threaded connection (30) on E-box
*Only models with 140 A alternator
*2Only models with no air conditioning system
*3Only models with air conditioning system
*4Sheathed cable, black

Wiring Diagram VW TOURAN 2007 - Automatic glow period control unit - Terminal 30 voltage supply relay - Glow plug 1 - Glow plug 2 - Glow plug 3 - Glow plug 4 - Fuse holder B - Push-in bridge



J179 Automatic glow period control unit
J317 Terminal 30 voltage supply relay
Q10 Glow plug 1
Q11 Glow plug 2
Q12 Glow plug 3
Q13 Glow plug 4
SB Fuse holder B
SB10 Fuse 10 on fuse holder B
SB15 Fuse 15 on fuse holder B
SB27 Fuse 27 on fuse holder B
T10r 10-pin connector, on left of cylinder head
T11b 11-pin connector
T14a 14-pin connector, near battery
TV23 Push-in bridge
T40 40-pin connector
  D183 Connection 4 (87a) in engine compartment wiring harness

Wiring Diagram VW TOURAN 2007 - Fuel gauge sender - Fuel system pressurisation pump - Fuel pump relay - Engine control unit - Fuse holder B



G Fuel gauge sender
G6 Fuel system pressurisation pump
J17 Fuel pump relay
J623 Engine control unit, central in plenum chamber
SB Fuse holder B
SB13 Fuse 13 on fuse holder B
SB21 Fuse 21 on fuse holder B
SB22 Fuse 22 on fuse holder B
SB23 Fuse 23 on fuse holder B
SB24 Fuse 24 on fuse holder B
T5a 5-pin connector
T40 40-pin connector
T94 94-pin connector
  369 Earth connection 4, in main wiring harness
  653 Earth point, on left D-pillar
  D182 Connection 3 (87a) in engine compartment wiring harness
  D183 Connection 4 (87a) in engine compartment wiring harness
*Only models with manual gearbox

Wiring Diagram VW TOURAN 2007 - Engine control unit



J623 Engine control unit, central in plenum chamber
T94 94-pin connector
  131 Earth connection 2, in engine compartment wiring harness
  607 Earth point, on left in plenum chamber

Wiring Diagram VW TOURAN 2007 - Charge pressure sender - Intake air temperature sender - Accelerator position sender - Steering column electronics control unit - Engine control unit



G31 Charge pressure sender
G42 Intake air temperature sender
G79 Accelerator position sender
G185 Accelerator position sender 2
J527 Steering column electronics control unit
J623 Engine control unit, central in plenum chamber
T4bf 4-pin connector, near left headlight, black
T6h 6-pin connector
T20d 20-pin connector
T94 94-pin connector

Wiring Diagram VW TOURAN 2007 - Engine speed sender - Hall sender - Coolant temperature sender - Fuel temperature sender - Radiator outlet coolant temperature sender - Engine control unit



G28 Engine speed sender
G40 Hall sender
G62 Coolant temperature sender
G81 Fuel temperature sender
G83 Radiator outlet coolant temperature sender
J623 Engine control unit, central in plenum chamber
T3d 3-pin connector
T60 60-pin connector

Wiring Diagram VW TOURAN 2007 - Engine control unit - Unit injector valve - No. 1 cyl. - Unit injector valve - No. 2 cyl. - Unit injector valve - No. 3 cyl. - Unit injector valve - No. 4 cyl.



J623 Engine control unit, central in plenum chamber
N240 Unit injector valve, No. 1 cyl.
N241 Unit injector valve, No. 2 cyl.
N242 Unit injector valve, No. 3 cyl.
N243 Unit injector valve, No. 4 cyl.
T10r 10-pin connector, on left of cylinder head, black
T60 60-pin connector
  D140 Connection (injectors), in engine prewiring harness
  E48 Connection (injectors), in injection system wiring harness
  E55 Connection 2 (injectors), in injection system wiring harness

Wiring Diagram VW TOURAN 2007 - Lambda probe - Exhaust gas pressure sensor 1 - Engine control unit - Lambda probe heater



G39 Lambda probe
G450 Exhaust gas pressure sensor 1
J623 Engine control unit, central in plenum chamber
T4x 4-pin connector, on radiator cowling, black
T6w 6-pin connector, in rear of engine compartment, black
T14a 14-pin connector, near battery
T94 94-pin connector
Z19 Lambda probe heater
  D180 Connection (87a), in engine compartment wiring harness
*see applicable current flow diagram for radiator fan

Wiring Diagram VW TOURAN 2007 - Exhaust gas temperature sender 1 - Exhaust gas temperature sender 2 - Engine control unit - Intake manifold flap motor



G235 Exhaust gas temperature sender 1
G448 Exhaust gas temperature sender 2
J623 Engine control unit, central in plenum chamber
T2ar 2-pin connector, in rear of engine compartment, black
T2as 2-pin connector, in rear of engine compartment
T60 60-pin connector
T94 94-pin connector
V157 Intake manifold flap motor

Wiring Diagram VW TOURAN 2007 - Exhaust gas recirculation potentiometer - Position sender for charge pressure positioner - Engine control unit - Exhaust gas recirculation valve



G212 Exhaust gas recirculation potentiometer
G581 Position sender for charge pressure positioner
J623 Engine control unit, central in plenum chamber
N18 Exhaust gas recirculation valve
T6y 6-pin connector
T60 60-pin connector
  220 Earth connection (sender earth), in engine wiring harness
  D101 Connection 1 in engine compartment wiring harness

Wiring Diagram VW TOURAN 2007 - Engine control unit - Charge pressure control solenoid valve - Heater element for crankcase breather - Intake manifold flap valve - Exhaust gas recirculation cooler changeover valve



J623 Engine control unit, central in plenum chamber
N75 Charge pressure control solenoid valve
N79 Heater element for crankcase breather
N316 Intake manifold flap valve
N345 Exhaust gas recirculation cooler changeover valve
T14a 14-pin connector, near battery
T60 60-pin connector
T94 94-pin connector
  132 Earth connection 3, in engine compartment wiring harness
  642 Earth point for electronically controlled fan
  D102 Connection 2 in engine compartment wiring harness
  D103 Connection 3 in engine compartment wiring harness
*Only models with crankcase breather heater element

Wiring Diagram VW TOURAN 2007 - Brake light switch - Brake pedal switch - Air mass meter - Clutch position sender - Engine control unit



F Brake light switch
F47 Brake pedal switch
G70 Air mass meter
G476 Clutch position sender
J104 ABS control unit
J623 Engine control unit, central in plenum chamber
T4bc 4-pin connector
T5d 5-pin connector, black
T5m 5-pin connector
T94 94-pin connector
  368 Earth connection 3, in main wiring harness
  372 Earth connection 7, in main wiring harness
  376 Earth connection 11, in main wiring harness
  381 Earth connection 16, in main wiring harness
  605 Earth point, on top end of steering column
  655 Earth point, on left headlight
  B131 Connection (54), in interior wiring harness
*see applicable current flow diagram
*2Only models with crankcase breather heater element
*3Only models with manual gearbox

Wiring Diagram VW TOURAN 2007 - Data bus diagnostic interface - Engine control unit - Diagnostic connection



J533 Data bus diagnostic interface
J623 Engine control unit, central in plenum chamber
T16 16-pin connector, black
T20 20-pin connector, red
T94 94-pin connector
U31 Diagnostic connection
  A76 Connection (K-diagnosis wire), in dash panel wiring harness
  B383 Connection 1 (powertrain CAN bus, high), in main wiring harness
  B390 Connection 1 (powertrain CAN bus, low), in main wiring harness
  B397 Connection 1 (convenience CAN bus, high), in main wiring harness
  B406 Connection 1 (convenience CAN bus, low), in main wiring harness
*Only models with manual gearbox
*2Only models with dual clutch gearbox 02E

Wiring Diagram VW TOURAN 2007 - Oil level and oil temperature sender - Data bus diagnostic interface - Dash panel insert



G266 Oil level and oil temperature sender, on sump
J119 Multifunction indicator
J285 Control unit in dash panel insert
J533 Data bus diagnostic interface
K Dash panel insert
K38 Oil level warning lamp
K132 Electronic power control fault lamp
K231 Diesel particulate filter warning lamp
T6z 6-pin connector, near left headlight, black
T20 20-pin connector, red
T36 36-pin connector
  367 Earth connection 2, in main wiring harness
  A204 Connection (dash panel insert CAN bus, high), in dash panel wiring harness
  A205 Connection (dash panel insert CAN bus, low), in dash panel wiring harness
*Only models with flexible service interval display

Wiring Diagram VW TOURAN 2007 - Oil pressure switch - Coolant shortage indicator sender - Dash panel insert



F1 Oil pressure switch
G1 Fuel gauge
G3 Coolant temperature gauge
G32 Coolant shortage indicator sender
H3 Buzzer and gong
J285 Control unit in dash panel insert
K Dash panel insert
K3 Oil pressure warning lamp
K29 Glow period warning lamp
K31 Cruise control system warning lamp
K105 Reserve fuel warning lamp
T14a 14-pin connector, near battery
T36 36-pin connector
  410 Earth connection 1 (sender earth) in main wiring harness


VW TOURAN 2007 Overview of control units

Overview of control units
1 -  ABS control unit -J104-
q   26-pin connector assignment
q   47-pin connector assignment
2 -  Engine control unit -J623-
q   121-pin connector assignment
q   154-pin connector assignment
3 -  Aerial selection control unit -J515-
4 -  Vehicle inclination sender -G384-
5 -  Convenience system central control unit -J393-
q   Connector assignment
6 -  Traffic information control unit -J559- /Chip card reader control unit -J676-
q   Fitting location
7 -  Climatronic control unit -J255-
7 -  Air conditioning system control unit -J301-
8 -  Control unit in dash panel insert -J285-
q   Connector assignment 32-pin connector -T32-
8 -  Traffic data aerial -R173-
9 -  Steering column electronics control unit -J527-
q   Fitting location from May 2010
q   Connector assignment to May 2010
q   Connector assignment from May 2010
q   Connector assignment
11 -  Park assist steering control unit -J791- / Parking aid control unit -J446-
q   Fitting location
q   Connector assignment
12 -  Onboard supply control unit -J519-
q   Connector assignment to May 2010
q   Fitting location from May 2010
q   Connector assignment from May 2010 52-pin connector -T52 A--black-
q   Connector assignment from May 2010 52-pin connector -T52 B--white-
q   Connector assignment from May 2010 52-pin connector -T52 C--brown-
q   Connector assignment
13 -  Mechatronic unit for dual clutch gearbox -J743-
q   20-pin connector assignment
Dual clutch gearbox 0AM:
q   Fitting location
q   25-pin connector assignment
14 -  Voltage stabiliser -J532-
15 -  Headlight range control unit -J431-
q   Connector assignment
15 -  Control unit for cornering light and headlight range control -J745-
q   Connector assignment
q   Connector assignment 75-pin connector -T75-
q   Connector assignment 50-pin connector -T50-
17 -  Power steering control unit -J500-
q   Connector assignment
q   Fitting location from May 2010




VW TOURAN 2007 ABS control unit J104

ABS control unit -J104-
Fitting location:
On bulkhead, on front passenger side in engine compartment -arrow-
Back to overview

26-pin connector assignment:
A -  ABS control unit -J104-
Connector:
B -  26-pin connector -T26a- on wiring harness
Back to overview


47-pin connector assignment:
A -  ABS control unit -J104-
Connector:
B -  47-pin connector -T47- /-T47a- on wiring harness
Back to overview




VW TOURAN 2007 Engine control unit J623

Engine control unit -J623-
Fitting location:
under plenum chamber cover, centre -arrow-
Back to overview

121-pin connector assignment:
A -  Engine control unit -J623-
Connector:
B -  81-pin connector -T81- on wiring harness
C -  40-pin connector -T40- on wiring harness
  Note
-T121- is comprised of items B and C.
Back to overview


154-pin connector:
A -  Engine control unit -J623-
Connector:
B -  94-pin connector -T94- on wiring harness
C -  60-pin connector -T60- on wiring harness
  Note
-T154- is comprised of items B and C.
Back to overview




VW TOURAN 2007 Aerial selection control unit J515

Aerial selection control unit -J515-
Fitting location:
behind front passenger airbag -arrow-
Back to overview



VW TOURAN 2007 Vehicle inclination sender G384

Vehicle inclination sender -G384-
Fitting location:
under dash panel on right, behind front passenger airbag -arrow-
Back to overview



VW TOURAN 2007 Convenience system central control unit J393

Convenience system central control unit -J393-
Fitting location:
On front passenger side under dash panel, near centre console -arrow-
Back to overview

Connector assignment:
A -  Convenience system central control unit -J393-
Connector:
B -  6-pin connector -T6- on wiring harness
C -  18-pin connector -T18- on wiring harness
D -  8-pin connector -T8- on wiring harness
E -  6-pin connector -T6- on wiring harness
F -  18-pin connector -T18a- on wiring harness
Back to overview




VW TOURAN 2007

Traffic information control unit -J559- /chip card reader control unit -J676-
Fitting location:
in glove compartment -arrow-
Back to overview



VW TOURAN 2007 Climatronic control unit J255

Climatronic control unit -J255-
1 -  Climatronic control unit -J255-
A -  20-pin connector -T20c-
B -  16-pin connector -T16g-
C -  16-pin connector -T16f-
Back to overview



VW TOURAN 2007 Air conditioning system control unit J301

Air conditioning system control unit -J301-
1 -  Air conditioning system control unit -J301-
A -  20-pin connector -T20c-
B -  16-pin connector -T16e-
C -  5-pin connector -T5-
Back to overview


VW TOURAN 2007 Control unit in dash panel insert J285

Control unit in dash panel insert -J285-
Connector assignment:

36-pin connector -T36- on wiring harness:
1 -  Voltage supply positive, terminal 15
2 -  Voltage supply positive, terminal 30
3 -  Vacant
4 -  Vacant
5 -  Brake fluid level warning lamp -K33-
6 -  Handbrake warning switch -F9-
7 -  Immobiliser reader coil -D2-
8 -  Immobiliser reader coil -D2-
9 -  Speedometer -G21- Output signal on instrument cluster, not assigned in current flow diagram
10 -  Vacant
11 -  Vacant
12 -  Data bus diagnostic interface -J533- Dash panel CAN, low
13 -  Data bus diagnostic interface -J533- Dash panel CAN, high
14 -  Vacant
15 -  Data bus diagnostic interface -J533- Dash panel CAN wake-up wire
16 -  Vacant
17 -  Fuel gauge -G1- (full)
18 -  Fuel gauge -G1- (empty)
19 -  Earth connection 2, in main wiring harness -367- Terminal 31
20 -  Vacant
21 -  Vacant
22 -  Front left brake pad wear sender -G34-
23 -  Vacant
24 -  Fuel tank flap lock warning lamp
25 -  Oil pressure switch -F1-
26 -  Oil level and oil temperature sender -G266-
27 -  Vacant
28 -  Sliding sunroof adjustment control unit -J245- ,Control unit with display for radio and navigation -J503- Speedometer signal, output
29 -  Vacant
30 -  Vacant
31 -  Vacant
32 -  Vacant
33 -  Earth connection (sender earth) in interior wiring harness -401-
34 -  Windscreen washer fluid level sender -G33-
35 -  Coolant shortage indicator sender -G32-
36 -  Ambient temperature sensor -G17-
Back to overview


32-pin connector -T32- on wiring harness:
1 -  Fuel gauge sender -G- (full)
2 -  Fuel gauge sender -G- (empty)
3 -  Vacant
4 -  Vacant
5 -  Vacant
6 -  Vacant
7 -  Immobiliser reader coil -D2-
8 -  Immobilizer reader coil 2 -D3-
9 -  Vacant
10 -  Vacant
11 -  Oil level and oil temperature sender -G266-
12 -  Vacant
13 -  Vacant
14 -  Vacant
15 -  Front left brake pad wear sender -G34-
16 -  Earth connection 22, in main wiring harness -367-
17 -  Washer fluid level warning lamp -K37-
18 -  Coolant temperature and coolant shortage warning lamp -K28-
19 -  Ambient temperature sensor -G17-
20 -  Earth connection 1 (sender earth) in main wiring harness -410-
21 -  Vacant
22 -  Vacant
23 -  Vacant
24 -  Vacant
25 -  Handbrake warning lamp -K139-
26 -  Brake fluid level warning lamp -K33-
27 -  Oil pressure warning lamp -K3-
28 -  Data bus diagnostic interface -J533- Dash panel CAN, high
29 -  Data bus diagnostic interface -J533- Dash panel CAN, low
30 -  Vacant
31 -  Voltage supply positive, terminal 15
32 -  Voltage supply positive, terminal 30a
Back to overview




VW TOURAN 2007 Traffic data aerial R173

Traffic data aerial -R173-
Fitting location:
behind dash panel insert -K--Arrow-
Back to overview



VW TOURAN 2007

Steering column electronics control unit -J527- , to May 2010
Fitting location:
under steering column, near steering column switch -arrow-
Back to overview

Connector assignment:
A -  Steering column electronics control unit -J527-
B -  Airbag connector:
1 -  Airbag 1 -
2 -  Airbag 1+
3 -  Airbag 2+
4 -  Airbag 2 -
C -  Connector for turn signal switch -E2- / Headlight dipper and flasher switch -E4- / Cruise control system switch -E45- :
1 -  Cruise control system terminal 15 voltage supply
2 -  CCS off
3 -  Cruise control system (CCS) SET button -E227- Res (+), Set (-)
4 -  CCS on/off
5 -  Earth CCS
6 -  Cruise control system terminal 58 illumination
7 -  Headlight flasher
8 -  Main beam
9 -  Turn signal
10 -  Turn signal earth
D -  20-pin connector -T20d- on wiring harness
1 -  Taxi two-way radio 2
2 -  Taxi two-way radio 1
3 -  Taxi alarm 2
4 -  Taxi alarm 1
5 -  Vacant
6 -  Vacant
7 -  Vacant
8 -  Vacant
9 -  Vacant
10 -  Powertrain CAN shielding
11 -  Data bus diagnostic interface -J533- / Connection 1 (powertrain CAN bus, low), in main wiring harness -B390-
12 -  Data bus diagnostic interface -J533- / Connection 1 (powertrain CAN bus, high), in main wiring harness -B383-
13 -  Cruise control system, output
14 -  Data bus diagnostic interface -J533- / Connection 1 (convenience CAN bus, high), in main wiring harness -B397-
15 -  Data bus diagnostic interface -J533- / Connection 1 (convenience CAN bus, low), in main wiring harness -B406-
16 -  Selector lever locked in position P switch -F319-
17 -  Terminal 15
18 -  Terminal 50
19 -  Terminal 30
20 -  Terminal 31
E -  4-pin connector -T4ak- on wiring harness
1 -  Airbag 1 -
2 -  Airbag 1+
3 -  Airbag 2+
4 -  Airbag 2 -
F -  12-pin connector -T12j- / ignition/starter switch -D- / ignition key withdrawal lock solenoid -N376- :
1 -  Vacant
2 -  Vacant
3 -  2-pin connector -T2dy- / ignition key withdrawal lock solenoid -N376- Terminal 30
4 -  2-pin connector -T2dy- / ignition key withdrawal lock solenoid -N376- Earth
5 -  Vacant
6 -  Vacant
7 -  Ignition/starter switch -D- Terminal 50, output
8 -  Ignition/starter switch -D- Terminal 30
9 -  Ignition/starter switch -D- Terminal S, output
10 -  Ignition/starter switch -D- Terminal X, output
11 -  Ignition/starter switch -D- Terminal P, output
12 -  Ignition/starter switch -D- Terminal 15, output
G -  Connector for intermittent wiper switch -E22- / sliding sunroof adjustment regulator -E38- / washer pump switch (automatic wash/wipe and headlight washer system) -E44- / multifunction display call-up button -E86- / reset button -E92- :
1 -  Wiper switch signal
2 -  Earth wiper
3 -  Rear lid wash/wipe signal
4 -  Vacant
5 -  MFD signal
6 -  Earth MFD, interval potentiometer
7 -  Intermittent operation speeds signal
8 -  Vacant
H -  Connector for steering angle sender -G85- :
1 -  Photoelectric beam 5
2 -  Photoelectric beam 3
3 -  Photoelectric beam 1
4 -  12 Volt voltage supply, steering angle sender
5 -  5 Volt voltage supply, steering angle sender
6 -  Photoelectric beam 6
7 -  Photoelectric beam 4
8 -  Photoelectric beam 2
9 -  Earth
10 -  Photoelectric beam 7
I -  10-pin connector -T10x- / coil connector -F350- / airbag coil connector and return ring with slip ring -F138- :
1 -  Vacant
2 -  Vacant
3 -  Airbag 1 +
4 -  Airbag 1 -
5 -  Airbag 2 +
6 -  Airbag 2 -
7 -  Earth for coil connector, multifunction steering wheel and signal horn
8 -  CCS in detent -Off-, signal horn
9 -  LIN bus, heated steering wheel temperature sensor
10 -  Multifunction steering wheel voltage supply terminal 15
Back to overview




VW TOURAN 2007

Steering column electronics control unit -J527- , from May 2010
Fitting location:
1 -  Steering column electronics control unit -J527-
Near steering column switch
Connectors:
q   -A-16-pin connector -T16k-
q   -B-4-pin connector -T4k-
Back to overview

Connector assignment:
16-pin connector -T16k- , -A- :

1 -  Fuse 6 on fuse holder B -SB6- via B504 Positive connection 8 (30a) in interior wiring harness
q   Only models with no start/stop system
- Fuse 57 on fuse holder C -SC57- via B321 Positive connection 7 (30a) in main wiring harness
q   Only models with start/stop system
2 -  382 Earth connection 17 in main wiring harness
3 -  B406 Connection 1 (convenience CAN bus, low), in main wiring harness
4 -  B397 Connection 1 (convenience CAN bus, high), in main wiring harness
5 -  Engine control unit -J623- , GRA E_A)
6 -  Onboard supply control unit -J519- , (T52c/14), (terminal 50)
7 -  Terminal S, vacant
8 -  Vacant
9 -  Vacant
10 -  Vacant
11 -  Selector lever locked in position P switch -F319- , P locked
12 -  B390 Connection 1 (powertrain CAN bus, low), in main wiring harness
13 -  B383 Connection 1 (powertrain CAN bus, high), in main wiring harness
14 -  Onboard supply control unit -J519- , (T52c/13, T52c/31)
15 -  Vacant
16 -  Vacant

4-pin connector -T4k- , -B- :

1 -  Airbag control unit -J234- , (T50/21), (airbag 1+)
2 -  Airbag control unit -J234- , (T50/20), (airbag 1–)
3 -  Vacant
4 -  Vacant
Back to overview



VW TOURAN 2007 Data bus diagnostic interface J533

Data bus diagnostic interface -J533-

Fitting location:
under dash panel on driver side, above relay carrier-1-
Diagnostic connection U31, under steering column on driver's side
Back to overview

Connector assignment:
A -  Data bus diagnostic interface -J533-
Connector:
B -  20-pin connector -T20- on wiring harness
Back to overview



VW TOURAN 2007 Park assist steering control unit J791

Park assist steering control unit -J791-
Fitting location:
Under dash panel on driver's side, behind relay carrier above onboard supply control unit -J519- .

A -  Park assist steering control unit -J791- / Parking aid control unit -J446-
B -  Front parking aid warning buzzer -H22-
Back to overview


Connector assignment:
A -  Parking aid control unit -J446- / park assist steering control unit -J791-
B -  16-pin connector -T16j-
Connector assignment:
1 -  Fuse 11 on fuse holder B -SB11- Terminal 15
2 -  Rear parking aid warning buzzer -H15- Pin 1 -
3 -  Vacant
4 -  Parking aid button -E266- Pin 4
5 -  Vacant
6 -  Data bus diagnostic interface -J533- , Powertrain CAN bus high
7 -  Vacant
8 -  Earth connection
9 -  Warning light for park​ assist steering​ -K241- Pin 2
10 -  Rear parking aid warning buzzer -H15- Pin 1 +
11 -  Vacant
12 -  Vacant
13 -  Parking aid warning lamp -K136- Pin 2
14 -  Vacant
15 -  Data bus diagnostic interface -J533- Powertrain CAN bus low
16 -  Park assist steering button -E581- Pin 5
C -  12-pin connector -T12t-
Connector assignment:
1 -  Front sender, pin 3 -
2 -  Front sender, pin 1 +
3 -  Front parking aid warning buzzer -H22- Pin 2 -
4 -  Front parking aid warning buzzer -H22- Pin 1 +
5 -  Front left parking aid sender -G255- Pin 2 signal
6 -  Front centre left parking aid sender -G254- Pin 2 signal
7 -  Front centre right parking aid sender -G253- Pin 2 signal
8 -  Front right parking aid sender -G252- Pin 2 signal
9 -  Front left sender for park assist steering on left side of vehicle -G568- Pin 2 signal
10 -  Front right sender for park assist steering on right side of vehicle -G569- Pin 2 signal
11 -  Vacant
12 -  Vacant
D -  12-pin connector -T12n-
Connector assignment:
1 -  Vacant
2 -  Rear centre right parking aid sender -G205- Pin 2 signal
3 -  Rear centre left parking aid sender -G204- Pin 2 signal
4 -  Rear right parking aid sender -G206- Pin 2 signal
5 -  Rear left parking aid sender -G203- Pin 2 signal
6 -  Vacant
7 -  Vacant
8 -  Rear sender Pin 3 -
9 -  Vacant
10 -  Vacant
11 -  Rear sender, pin 1 +
12 -  Vacant
Back to overview




VW TOURAN 2007 Onboard supply control unit J519

Onboard supply control unit -J519-
Fitting location:
On driver side under dash panel, below relay carrier -arrow-
Back to overview

Connector assignment:
A = 11-pin connector -T11b- on wiring harness
1 -  Terminal 30
2 -  Right dipped beam bulb/ right gas discharge light control unit
3 -  Right main beam bulb (not for xenon)
4 -  Right fog light bulb
5 -  Right dipped beam screen motor (xenon)
6 -  Front right turn signal bulb
7 -  Left side light bulb
8 -  Vacant
9 -  Earth
10 -  Fuel pump control unit
11 -  Terminal 50 voltage supply relay
B = 12-pin connector -T12a- on wiring harness:
1 -  Right reversing light bulb, automatic anti-dazzle interior mirror
2 -  Vacant
3 -  Vacant
4 -  Rear left fog light bulb
5 -  Right brake light bulb
6 -  Vacant
7 -  Footwell lighting bulb front left, footwell lighting bulb front right
8 -  Vacant
9 -  Right tail light bulb
10 -  Rear right turn signal bulb
11 -  Left interior light, right interior light, button illumination bulb
12 -  Terminal 58d
Back to overview


C = 12-pin connector -T12m- on wiring harness:
1 -  Heated driver seat control unit, heated front passenger seat control unit
2 -  Left brake light bulb
3 -  Vacant
4 -  Vacant
5 -  Vacant
6 -  Vacant
7 -  Vacant
8 -  Number plate light
9 -  Additional brake light bulb
10 -  Left tail light bulb
11 -  Rear left turn signal bulb
12 -  Left reversing light bulb (only models without rear left fog light bulb)
D = 11-pin connector -T11c- on wiring harness:
1 -  Terminal 30
2 -  Left fog light bulb
3 -  Left headlight main beam bulb
4 -  Left headlight dipped beam bulb
5 -  Earth
6 -  Left dipped beam screen motor
7 -  Bridge to T8a/2-
8 -  Headlight washer system relay
9 -  Vacant
10 -  Right side light bulb
11 -  Front left turn signal bulb
E = 16-pin connector -T16k- on wiring harness:
1 -  Lighting switch terminal 58
2 -  Brake light switch
3 -  Vacant
4 -  Vacant
5 -  Vacant
6 -  Fog light switch
7 -  Earth (only models with manual gearbox not for American markets)
7 -  Clutch position sender (only models with manual gearbox for American markets)
8 -  Lighting switch terminal 56
9 -  Vacant
10 -  Vacant
11 -  Vacant
12 -  Vacant
13 -  Rear fog light switch
14 -  Light switch, driving light assist
15 -  Vacant
16 -  Light switch (daytime running lights)
Back to overview


F = 8-pin connector -T8a- on wiring harness:
1 -  Terminal 50 voltage supply relay
2 -  Bridge to Connector -T11c/7-
3 -  Windscreen wiper motor, rain and light sensor (LIN bus)
4 -  Alternator -C-
5 -  Bonnet contact switch
6 -  Vacant
7 -  Terminal 30
8 -  Terminal 31
G = 12-pin connector -T12n- on wiring harness:
1 -  Steering column electronics control unit terminal 50
2 -  Indicator lamp for hazard warning light
3 -  Vacant
4 -  Switch and instrument illumination regulator
5 -  Vacant
6 -  Vacant
7 -  Convenience CAN bus low
8 -  Convenience CAN bus high
9 -  Hazard warning light switch
10 -  Switch and instrument illumination regulator
11 -  Steering column electronics control unit terminal 15
12 -  Switch and instrument illumination regulator
H = 12-pin connector :
 -  Pin connector H is vacant.
Back to overview


I = 2-pin connector -T2z- on wiring harness:
1 -  Fuses terminal 30
2 -  Terminal 75a
J = 6-pin connector -T6l- on wiring harness:
1 -  Washer pump fuse
2 -  Washer pump
3 -  Horn fuse
4 -  Washer pump
5 -  Earth
6 -  Treble tone horn, bass tone horn
K = 10-pin connector -T10- on wiring harness:
1 -  Heated rear window
2 -  Vacant
3 -  Vacant
4 -  Vacant
5 -  Fuse terminal 30
6 -  Heated rear window fuse
7 -  Vacant
8 -  Vacant
9 -  Vacant
10 -  Terminal 30g
L = 2-pin connector -T2- - on wiring harness:
1 -  Fuse terminal 30
2 -  Interior terminal 15
Back to overview



VW TOURAN 2007 Onboard supply control unit J519

52-pin connector -T52a- black -A-
1 -  Fuse 26 on fuse holder B -SB26-
2 -  Vacant
3 -  Vacant
4 -  Right washer jet heater element -Z21- , Left washer jet heater element -Z20-
5 -  Left headlight main beam bulb -M30-
6 -  Left daytime running light bulb -L174-
7 -  Vacant
8 -  Vacant
9 -  Rear right turn signal bulb -M8-
10 -  Front left turn signal bulb -M5-
11 -  Left headlight dipped beam bulb -M29-
12 -  Rear lid lock unit -F256- , luggage compartment light -W3-
13 -  Rear lid handle release button -E234-
14 -  Bonnet contact switch -F266-
15 -  Vacant
16 -  Reversing light switch -F4-
17 -  Rear fog light switch -E18-
18 -  Light switch -E1- , zero position
19 -  Light switch -E1- , side light
20 -  Light switch -E1- , driving light assist
21 -  Fog light switch -E7-
22 -  Light switch -E1- , dipped beam light
23 -  Earth connection 2, in main wiring harness-367-
24 -  Fuse 3 on fuse holder B -SB3-
25 -  Left fog light bulb -L22-
26 -  Right brake and tail light bulb -M22-
27 -  Left tail light bulb -M4-
28 -  Right daytime running light bulb -L175-
29 -  Rear lid lock unit -F256-
30 -  Rear right door contact switch -F11-
31 -  Vacant
32 -  Vacant
33 -  Vacant
34 -  Vacant
35 -  Heater/heat output switch -E16-
36 -  Interior monitoring deactivation switch -E267-
37 -  Vacant
38 -  Vacant
39 -  Vacant
40 -  Vacant
41 -  Vacant
42 -  Earth connection 21, in main wiring harness -386-
43 -  Rear window wiper motor -V12- , windscreen and rear window washer pump -V59-
44 -  Right side light bulb -M3-
45 -  Additional brake light bulb -M25-
46 -  Tank filler flap locking motor -V155-
47 -  Vacant
48 -  Vacant
49 -  Vacant
50 -  Vacant
51 -  Vacant
52 -  Vacant
Back to overview

Connector assignment: T52b
  Note
View from below under dash panel. Figure does not show fuse holder -SC-.

52-pin connector -T52b- white -B-
1 -  Fuse 45 on fuse holder C -SC45- , Central locking
2 -  Rear window wiper motor -V12- , windscreen and rear window washer pump -V59-
3 -  Vacant
4 -  Vacant
5 -  Vacant
6 -  Vacant
7 -  Vacant
8 -  Vacant
9 -  Vacant
10 -  Vacant
11 -  Rear lid release motor -V139-
12 -  Terminal 15 voltage supply relay -J329-
13 -  Vacant
14 -  Heater/heat output switch -E16- , heated rear window warning lamp -K10-
15 -  Switch and instrument illumination regulator -E20-
16 -  Sliding sunroof adjustment control unit -J245-
17 -  Sliding sunroof adjustment control unit -J245- Convenience closing
18 -  Vacant
19 -  Vacant
20 -  Vacant
21 -  Heated front seats control unit -J774- , Heated seat, switch-off
22 -  Heated rear window relay -J9-
23 -  Vacant
24 -  Hazard warning lights button -E229- , indicator lamp for hazard warning light -K6-
25 -  Vacant
26 -  Vacant
27 -  Vacant
28 -  X-contact relief relay -J59-
29 -  Terminal 50 voltage supply relay -J682-
30 -  Switch and instrument illumination regulator -E20-
31 -  Vacant
32 -  Vacant
33 -  Wiper motor control unit -J400- , rain and light sensor -G397- , LIN bus
34 -  Vacant
35 -  Vacant
36 -  Alarm horn -H12- , interior monitoring sensor -G273- , vehicle inclination sender -G384- , LIN bus
37 -  Interior monitoring deactivation switch -E267- , interior monitoring off warning lamp -K162-
38 -  Fuel supply relay -J643- , fuel pump control unit -J538-
39 -  Vacant
40 -  Headlight washer system relay -J39-
41 -  Dual tone horn relay -J4-
42 -  Fuse 23 on fuse holder C -SC23-
43 -  Positive connection 1 (30g), in main wiring harness -B559-
44 -  Vacant
45 -  Vacant
46 -  Vacant
47 -  Vacant
48 -  Vacant
49 -  Vacant
50 -  Left footwell light -W9- , right footwell light -W10-
51 -  Connection 1 (58d), in main wiring harness -B340-
52 -  Earth connection 1, in main wiring harness -366-
Back to overview

Connector assignment: T52c
  Note
View from below under dash panel. Figure does not show fuse holder -SC-.

52-pin connector -T52c- brown -C-
1 -  Vacant
2 -  Vacant
3 -  Right tail light bulb -M2-
4 -  Left brake and tail light bulb -M21-
5 -  Earth connection 21, in main wiring harness -386-
6 -  Vacant
7 -  Hazard warning lights button -E229-
8 -  Vacant
9 -  Vacant
10 -  Connection 1 (DCt), in interior wiring harness -B154- , Front interior light -W1-
11 -  Vacant
12 -  Vacant
13 -  Steering column electronics control unit -J527- , Ignition/starter switch -D- , Terminal S
14 -  Positive connection 1 (50), in interior wiring harness -B239- , Steering column electronics control unit -J527-
15 -  Data bus diagnostic interface -J533- , Connection 2 (convenience CAN bus, high), in main wiring harness -B389-
16 -  Data bus diagnostic interface -J533- , connection 2 (convenience CAN bus, low), in main wiring harness -B407-
17 -  Brake light switch -F-
18 -  Vacant
19 -  Vacant
20 -  Vacant
21 -  Vacant
22 -  Vacant
23 -  Vacant
24 -  Vacant
25 -  Right fog light bulb -L23-
26 -  Left side light bulb -M1-
27 -  Number plate light -X-
28 -  Rear right fog light bulb -L47- , right reversing light bulb -M17-
29 -  Vacant
30 -  Mechatronic unit for dual clutch gearbox -J743- , clutch position sender -G476-
31 -  Steering column electronics control unit -J527-
32 -  DC/AC converter with socket, 12 V - 230 V -U13- , Alternator terminal L
33 -  Vacant
34 -  Vacant
35 -  Switch and instrument illumination regulator -E20-
36 -  Vacant
37 -  Vacant
38 -  Vacant
39 -  Vacant
40 -  Central​ locking​ and​ anti-theft​ alarm​ system​ aerial​ -R47- , Aerial screening
41 -  Central​ locking​ and​ anti-theft​ alarm​ system​ aerial​ -R47-
42 -  Fuse 16 on fuse holder B -SB16-
43 -  Vacant
44 -  Vacant
45 -  Vacant
46 -  Right headlight main beam bulb -M32-
47 -  Rear left fog light bulb -L46- , left reversing light bulb -M16-
48 -  Vacant
49 -  Vacant
50 -  Front right turn signal bulb -M7-
51 -  Rear left turn signal bulb -M6-
52 -  Right headlight dipped beam bulb -M31-
Back to overview




VW TOURAN 2007 Automatic gearbox control unit J217

Automatic gearbox control unit -J217-
Fitting location:
in front left wheel housing -arrow-
Back to overview

Connector assignment:
A -  Automatic gearbox control unit -J217-
Connector:
B -  52-pin connector -T52- on wiring harness
Back to overview




VW TOURAN 2007 Mechatronic unit for dual clutch gearbox J743

Mechatronic unit for dual clutch gearbox -J743-
Dual clutch gearbox 02E
1 -  Mechatronic unit for dual clutch gearbox -J743-
Pin connector on gearbox:
q   -A-20-pin connector -T20e- on wiring harness
q   Illustration is valid for dual clutch gearbox 02E
Back to overview

Dual clutch gearbox 0AM

Fitting location:
1 -  Mechatronic unit for dual clutch gearbox -J743-
2 -  25-pin connector -T25- on wiring harness
3 -  Coupling station for alternator and air conditioner compressor
4 -  Coupling station
Back to overview

Pin assignment: dual clutch gearbox 0AM
 -  Mechatronic unit for dual clutch gearbox -J743-
A -  25-pin connector -T25-
Back to overview



VW TOURAN 2007 Voltage stabiliser J532

Voltage stabiliser -J532-
Fitting location:

under dash panel on left near BCM rack
1 -  Voltage stabiliser -J532-
2 -  10-pin connector -T10ah- , to April 2011
2 -  12-pin connector -T12aa- , from May 2011
  Note
Picture is without onboard supply control unit rack.
Back to overview



VW TOURAN 2007 Headlight range control unit J431

Headlight range control unit -J431-
Fitting location:
  Note
To April 2010
Under dash panel on driver side, on tunnel support -arrow-
Back to overview

Connector assignment:
A -  Headlight range control unit -J431-
Connector:
B -  26-pin connector -T26b- on wiring harness
Back to overview




VW TOURAN 2007 Control unit for cornering light and headlight range control J745

Control unit for cornering light and headlight range control -J745-
Fitting location:
  Note
From May 2010
Under dash panel on driver side, on tunnel support -arrow-
Back to overview

Connector assignment:
A -  Control unit for cornering light and headlight range control -J745-
Connector:
B -  26-pin connector -T26b- on wiring harness
Back to overview




VW TOURAN 2007 Airbag control unit J234

Airbag control unit -J234-
Fitting location:
under centre console -arrow-
Back to overview

Connector assignment:
A -  Airbag control unit -J234-
Connector:
B -  75-pin connector -T75- on wiring harness
Back to overview


Connector assignment:
A -  Airbag control unit -J234-
Connector:
B -  50-pin connector -T50- on wiring harness
Back to overview




VW TOURAN 2007 Power steering control unit J500

Power steering control unit -J500-
Fitting location:
On steering on centre of assembly carrier -arrow-
Back to overview

Connector assignment:
A -  Power steering control unit -J500-
Connector:
B -  5-pin connector -T5b- on wiring harness
C -  5-pin connector -T5c- on wiring harness
D -  2-pin connector -T2ab- on wiring harness
Back to overview




VW TOURAN 2007 Power steering control unit J500

Power steering control unit -J500-
1 -  Power steering control unit -J500-
Connectors:
q   -A-2-pin connector -T2-
q   -B-6-pin connector -T6-
q   -C-3-pin connector -T3-
Back to overview




VW TOURAN 2007 Overview of relay carriers

Overview of relay carriers
q   Relay assignment for E-box high
q   Relay assignment below onboard supply control unit from May 2010
q   Relay assignment below onboard supply control unit from May 2012
q   Relay assignment from May 2010
q   Relay assignment from May 2012
4 -
q   Relay assignment from May 2005


Relay assignment on E-box low
1 -  Motronic current supply relay -J271- (100)
q   Slot A1
1 -  Terminal 30 voltage supply relay -J317- (458)
q   Slot A1
2 -  Additional coolant pump relay -J496-
q   Slot A2
2 -  Secondary air pump relay -J299- (100)
q   Slot A2
q   Engine code BSX, from May 2005
2 -  Sensor for current measurement -G582- (488)
q   Slot A2
q   Engine code BMY
2 -  Wiring bridges for automatic glow period control unit -J179-
q   Slot A2
q   Only diesel engines

Back to overview



VW TOURAN 2007 Relay locations on E-box high

Relay locations on E-box high
1 -  Terminal 15 voltage supply relay -J329- (433)
q   Slot A1
2 -  Terminal 50 voltage supply relay -J682- (433)
q   Slot A2
q   To April 2005
3 -  Engine component current supply relay -J757- (167)
q   Slot A3
q   Engine code BGU
4 -  Terminal 30 voltage supply relay -J317- (458)
q   Slot A4

Back to overview



VW TOURAN 2007

Relay assignment, relay carrier on onboard supply control unit, under dash panel on driver's side
1 -  Terminal 15 voltage supply relay 2 -J681- (460)
q   Slot B1
2 -  Heated exterior mirror relay -J99- (449)
q   Slot B2
3 -  Vacant
q   Slot B3
4 -  Terminal 30 voltage supply relay 2 -J689- (449)
q   Slot B4
5 -  Heated rear window relay -J9- (53)
q   Slot B5
6 -  Dual tone horn relay -J4- (449)
q   Slot B6
q   To April 2005
6 -  Horn relay -J413- (449)
q   Slot B6
q   From May 2005
7 -  Double washer pump relay 1 -J729- (404)
q   Slot B7
8 -  Double washer pump relay 2 -J730- (404)
q   Slot B8
9 -  X-contact relief relay -J59- (460)
q   Slot B9

Back to overview



VW TOURAN 2007

Relay assignment of relay carrier above onboard supply control unit, under dash panel on driver's side
Relay carrier on top of onboard supply control unit, to May 2010
1 -  Additional coolant pump relay -J496- (449)
q   Slot 1/2
q   From May 2005
2 -  Headlight washer system relay -J39- (53)
q   Slot 2
3 -  Fuel supply relay -J643- (449)
q   Slot 3/2
3 -  Fuel pump relay -J17- (449)
q   Slot 3/1
3 -  Relay for gas shut-off valves -J908- (449)
q   Slot 3/1
q   From May 2009 for 1.4 l -110 kW engine code CDGA, bi-fuel (natural gas/petrol)
4 -  Fresh air blower relay -J13- (404)
q   Slot 4/1
5 -  Fuel pump switch-off relay -J333- (404)
q   Slot 5/1
q   From May 2005
6 -  Vacant
q   Slot 6
7 -  Auxiliary heater operation relay -J485- (53)
q   Slot 7
q   From May 2005 (449)
8 -  Terminal 50 voltage supply relay -J682- (53)
q   Slot 8
q   To April 2006
q   From May 2009 (643)
9 -  Voltage monitoring relay -J813-
q   Slot 9
q   From November 2007
  Note
-J17- and -J643- are mini-relays and are located in one relay slot (depends on equipment fitted).

Back to overview

Relay carrier on top of onboard supply control unit, from May 2010
1 -  Dual tone horn relay -J4- (646)
q   Slot 1/1
- Headlight washer system relay -J39- (646)
q   Slot 1/2
2 -  Relay for supplementary fuel pump -J832- / Electric fuel pump 2 relay -J49- (646)
q   Slot 2
3 -  Terminal 50 voltage supply relay -J682- (645)
q   Slot 3
q   Only models with no start/stop system
- Starter relay 1 -J906- (645)
q   Slot 3
q   Only models with start/stop system
4 -  Auxiliary heater operation relay -J485- (645)
q   Slot 4
5 -  Fuel pump relay for auxiliary heater -J749- (646)
q   Slot 5
6 -  Vacant
q   Slot 6
7 -  Vacant
q   Slot 7
8 -  Fuel pump relay -J17- (646)
q   Slot 8
- Relay for gas shut-off valves -J908- (646)
q   Slot 8
q   Engine code CDGA, bi-fuel (natural gas/petrol)
- Driving school mode relay -J746-
q   Slot 8
9 -  Vacant
q   Slot 9

Back to overview



VW TOURAN 2007 Relay carrier below onboard supply control unit, from May 2010

Relay carrier below onboard supply control unit, from May 2010
1 -  X-contact relief relay -J59- (644)
q   Slot 1
2 -  Terminal 15 voltage supply relay -J329- (645)
q   Slot 2
3 -  Heated rear window relay -J9- (645)
q   Slot 3
4 -  Fresh air blower relay -J13- (646)
q   Slot 4
5 -  Starter relay 2 -J907- (507)
q   Slot 5
q   Only models with start/stop system

Back to overview



VW TOURAN 2007 Relay carrier on top of onboard supply control unit, from May 2012

Relay carrier on top of onboard supply control unit, from May 2012
1 -  Dual tone horn relay -J4- (646)
q   Slot 1/1
- Headlight washer system relay -J39- (646)
q   Slot 1/2
2 -  Relay for supplementary fuel pump -J832- / Electric fuel pump 2 relay -J49- (646)
q   Slot 2
3 -  Terminal 50 voltage supply relay -J682- (645)
q   Slot 3
q   Only models with no start/stop system
- Starter relay 2 -J907- (507)
q   Slot 3
q   Only models with start/stop system
4 -  Auxiliary heater operation relay -J485- (645)
q   Slot 4
5 -  Fuel pump relay for auxiliary heater -J749- (646)
q   Slot 5
6 -  Trailer voltage supply relay -J941- (646)
q   Slot 6
7 -  Low heat output relay -J359- (645)
q   Slot 7
q   Engine codes CBZB, CAVB, CAVC, CDGA
8 -  Fuel pump relay -J17- (646)
q   Slot 8
- Relay for gas shut-off valves -J908- (646)
q   Slot 8
q   Engine code CDGA, bi-fuel (natural gas/petrol)
- Driving school mode relay -J746-
q   Slot 8
9 -  High heat output relay -J360- (644)
q   Slot 9
q   Engine codes CBZB, CAVB, CAVC, CDGA

Back to overview



VW TOURAN 2007 Relay carrier below onboard supply control unit, from May 2012

Relay carrier below onboard supply control unit, from May 2012
1 -  X-contact relief relay -J59- (644)
q   Slot 1
2 -  Terminal 15 voltage supply relay -J329- (645)
q   Slot 2
3 -  Heated rear window relay -J9- (645)
q   Slot 3
4 -  Fresh air blower relay -J13- (646)
q   Slot 4
5 -  Starter relay 1 -J906- (645)
q   Slot 5
q   Only models with start/stop system

Back to overview



VW TOURAN 2007 Relay position assignment on additional relay carrier under E-box in left engine compartment, to April 2005

Relay position assignment on additional relay carrier under E-box in left engine compartment, to April 2005
1 -  Vacant
q   Slot C1
2 -  Automatic glow period control unit -J179- (461)
q   Slot C2
3 -  Vacant
q   Slot C3
4 -  Vacant
q   Slot C6
5 -  Secondary air pump relay -J299- (100)
q   Slot C5
6 -  Vacant
q   Slot C4
  Note
-The auxiliary relay carrier is located under the E-box and is only visible when removed.

Back to overview



VW TOURAN 2007 Relay position assignment on additional relay carrier under E-box, in left engine compartment, from May 2005

Relay position assignment on additional relay carrier under E-box, in left engine compartment, from May 2005
1 -  Auxiliary relay carrier, under E-box on left in engine compartment
2 -  Automatic glow period control unit -J179- (461), from August 2006 identification number (457)
Back to overview



VW TOURAN 2007 Overview of coupling stations and connectors

Overview of coupling stations and connectors
6 -
9 -  Coupling station, driver seat -T2q- , -T3k- , -T6c-
q   Fitting location
11 -  coupling point W-box
q   Fitting location
q   Connections
-T14a-
q   Fitting location to April 2011
q   Fitting location from May 2011
Coupling station, alternator, -T2c- , -T4t-
q   Fitting location


Coupling station under dash panel in footwell on font passenger side
 -  10-pin connector -T10k--Arrow-
Back to overview



VW TOURAN 2007 Coupling station on front passenger side A-pillar

Coupling station on front passenger side A-pillar
A -  28-pin connector -T28a-
Back to overview



VW TOURAN 2007 Coupling station on roof frame at front centre

Coupling station on roof frame at front centre
A -  6-pin connector -T6b-
B -  4-pin connector -T4k-
C -  8-pin connector -T8c-
D -  3-pin connector -T3r-
E -  8-pin connector -T8d-
F -  3-pin connector -T3f-
G -  2-pin connector -T2f-
Back to overview



VW TOURAN 2007 Front passenger seat coupling station

Front passenger seat coupling station
A -  6-pin connector -T6e-
B -  2-pin connector -T2y-
C -  3-pin connector -T3l-
Back to overview



VW TOURAN 2007 Coupling station on rear centre of roof frame / in rear lid

Coupling station on rear centre of roof frame / in rear lid
A -  2-pin connector -T2aw- / blue (GPS)
B -  2-pin connector -T2ax- / violet (telephone) / 2-pin connector -T2ay- up to November, violet (telestart) from November 2010 yellow (telestart)
C -  10-pin connector -T10-
D -  10-pin connector -T10e-
E -  10-pin connector -T10f-
F -  10-pin connector -T10d-
Back to overview



VW TOURAN 2007 Coupling station for rear bumper

Coupling station for rear bumper
 -  8-pin connector -T8l--Arrow-
Back to overview



VW TOURAN 2007 Coupling station, driver seat

Coupling station, driver seat
A -  6-pin connector -T6c-
B -  2-pin connector -T2q-
C -  3-pin connector -T3k-
Back to overview



VW TOURAN 2007 Coupling station on driver side A-pillar

Coupling station on driver side A-pillar
A -  28-pin connector -T28-
Back to overview



VW TOURAN 2007 coupling point W-box

coupling point W-box
Fitting location:
W-box coupling point is located on left of bulkhead in plenum chamber -arrow-
  Note
W-box discontinued from model year 2006
Back to overview


Connectors:
A -  11-pin connector -T11- red, on wiring harness
B -  11-pin connector -T11a- white, on wiring harness
C -  12-pin connector -T12c- green, on wiring harness
D -  12-pin connector -T12b- blue, on wiring harness
  Note
W-box discontinued from model year 2006
Back to overview




VW TOURAN 2007 Coupling station, engine

Coupling station, engine
B -  10-pin connector -T10o- To April 2011
B -  14-pin connector -T14a- From May 2011
Back to overview



VW TOURAN 2007 Coupling station, steering

Coupling station, steering
A -  6-pin connector -T6z-
Back to overview



VW TOURAN 2007 Coupling station, front bumper

Coupling station, front bumper
B -  14-pin connector -T14j- / 5-pin connector -T5n- / 2-pin connector -T2z-
Back to overview



VW TOURAN 2007 Coupling station, alternator

Coupling station, alternator
A -  2-pin connector -T2c- / 4-pin connector -T4t-
Back to overview



VW TOURAN 2007 Diagnostic connection U31

Diagnostic connection -U31-
1 -  16-pin connector -T16-
Back to overview
