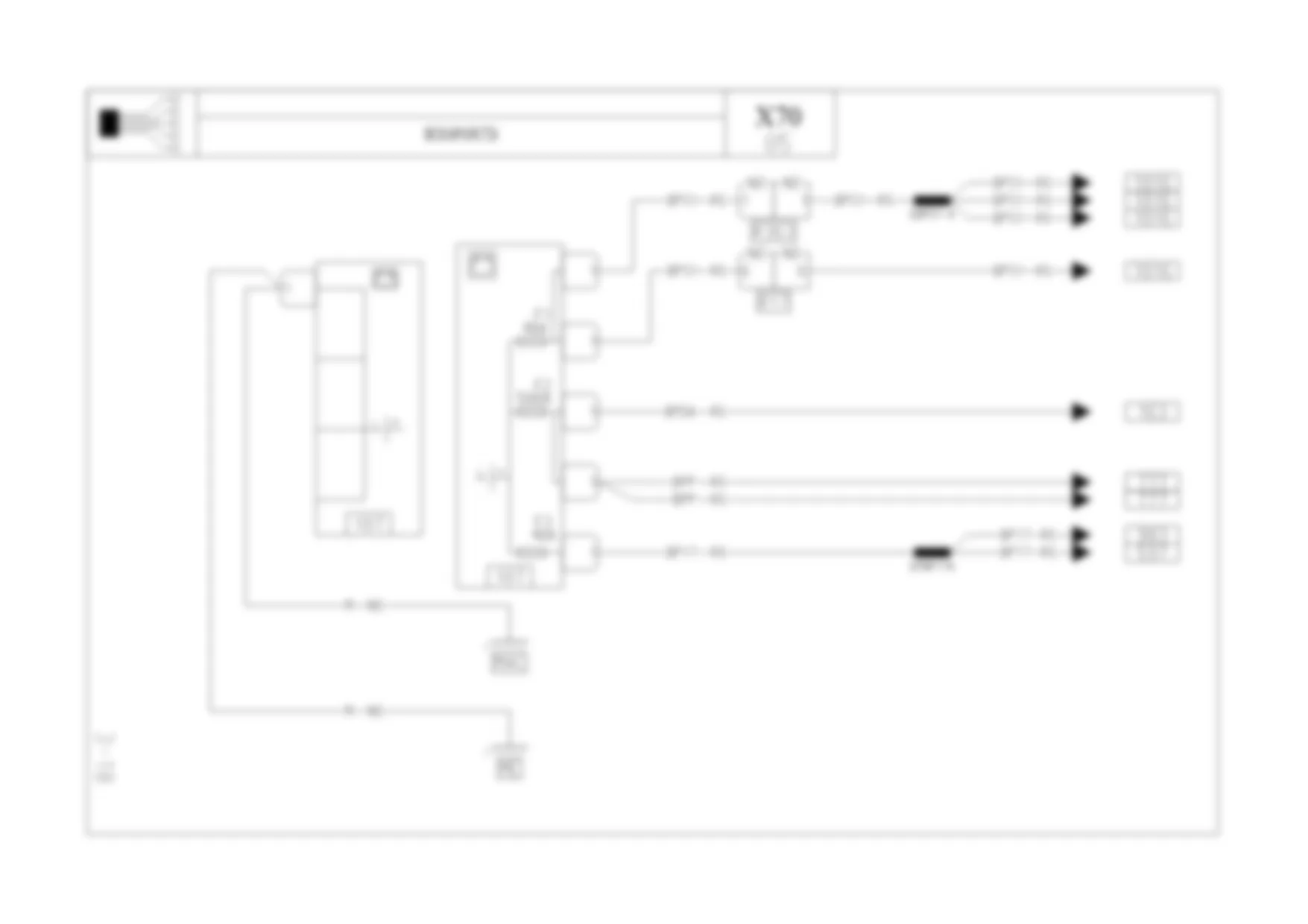

Электросхема ПИТАНИЕ для Renault Master II 1999-2010 2004-12-10

Электросхема подходит для следующей комплектации автомобиля:
-

Unlock Lifetime Access for This Car.

Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет)	Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет)
107
MAC
ME
R17
R363

Распиновки Разъемов и расположения элементов ПИТАНИЕ для Renault Master II 1999-2010 2004-12-10

Распиновка разъема R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

Unlock Lifetime Access for This Car.

Распиновка разъема R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

- -
1 - 4.0 - 38LL	УПРАВЛЕНИЕ РЕЗИСТОРОМ ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ/РЕЛЕ 1
3 - 4.0 - 38LM	УПРАВЛЕНИЕ РЕЗИСТОРОМ ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ/РЕЛЕ 2
4 - 4.0 - 38LN	УПРАВЛЕНИЕ Ч/З РЕЛЕ 3 НАГРЕВАТЕЛЬНЫМИ ЭЛЕМЕНТАМИ ОТОПЛЕНИЯ САЛОНА
6 - 5.0 - BPS1	"+" АККУМУЛЯТОРНОЙ БАТАРЕИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ, ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ

Где находится элемент R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

Где находится R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

Unlock Lifetime Access for This Car.

Расположение подключения масс Заземления для Renault Master II 1999-2010 2004-12-10

Unlock Lifetime Access for This Car.

Электросхема ПИТАНИЕ для Renault Master II 1999-2010 2004-12-10

Электросхема ПИТАНИЕ для Renault Master II 1999-2010 2004-12-10

Распиновки Разъемов и расположения элементов ПИТАНИЕ для Renault Master II 1999-2010 2004-12-10

Распиновка разъема R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

Где находится элемент R17 - ВОЗДУХОВОД СИСТЕМЫ ОТОПЛЕНИЯ/ДВИГАТЕЛЬ для Renault Master II 1999-2010 2004-12-10

Расположение подключения масс Заземления для Renault Master II 1999-2010 2004-12-10
