Электросхема РАДИОТЕЛЕФОН для Renault Master II 1999-2010 2007-03-19 ПОДГОТОВКА ПОД РАДИОТЕЛЕФОН

    ГлавнаяRenaultRenault Master II 1999-2010 2007-03-19Renault Master II 1999-2010 2007-03-19 - РАДИОТЕЛЕФОН

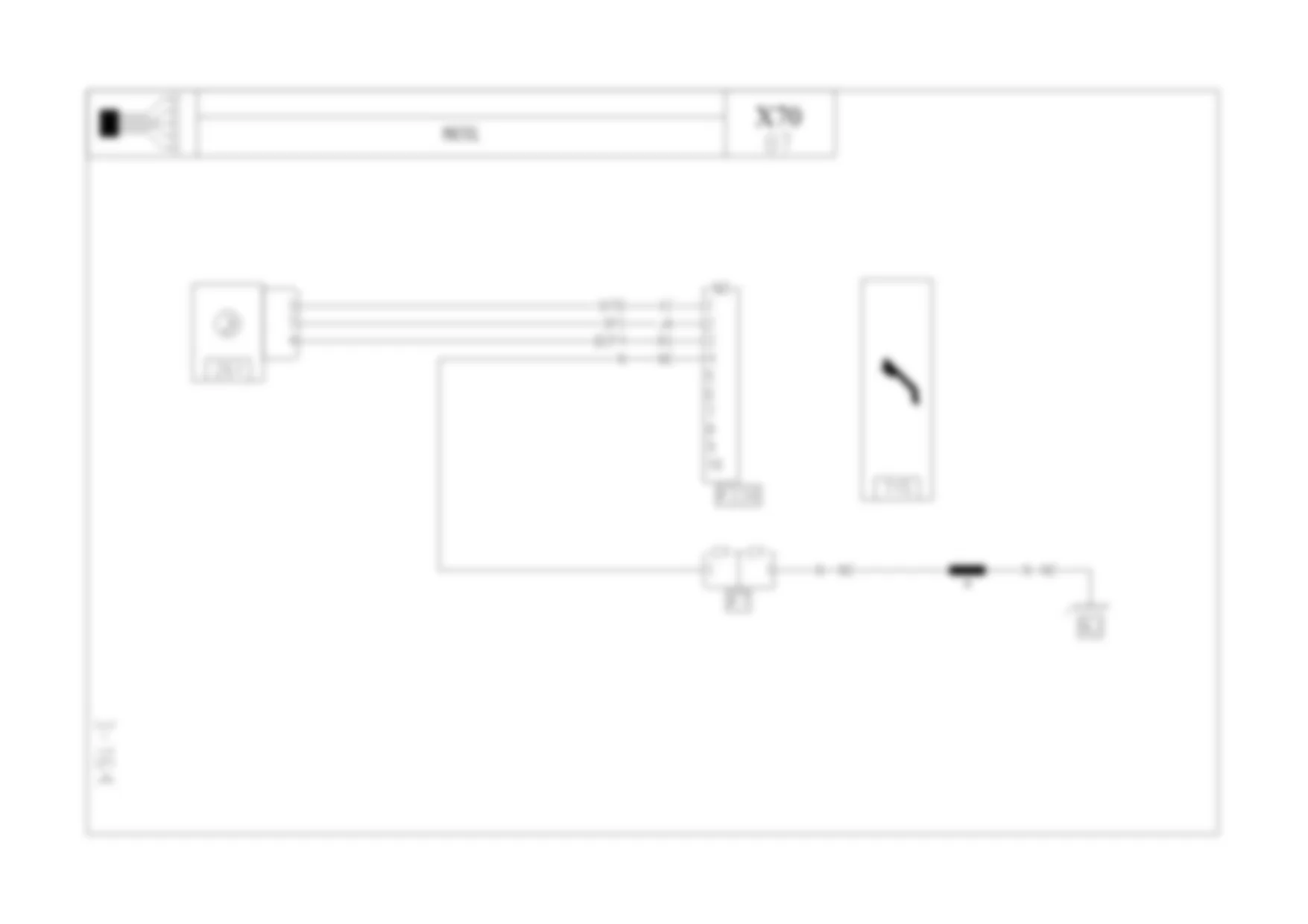

Электросхема РАДИОТЕЛЕФОН для Renault Master II 1999-2010 2007-03-19

Электросхема РАДИОТЕЛЕФОН для Renault Master II 1999-2010 2007-03-19 ПОДГОТОВКА ПОД РАДИОТЕЛЕФОН

Электросхема подходит для следующей комплектации автомобиля:
- ПОДГОТОВКА ПОД РАДИОТЕЛЕФОН

Электросхема РАДИОТЕЛЕФОН для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.
Код Элемента
При нажатии переход на распиновку разъема
(при отсутствии информации, перехода не будет)		Наименовение Элемента
При нажатии переход на расположение элемента
(при отсутствии информации, перехода не будет)
107DСИГН. РАДИОТЛФ. ОТКЛЮЧЕНИЯ АУДУСТ.
261АВТОМАГНИТОЛА
715ИНТЕРФЕЙС РАДИОТЛФ
BCP4+ АККУМУЛ. БАТАРЕИ, ПРЕРЫВ. ЦЕПИ Ч/З ПРЕДОХР., ПРЕДОХР. ЗАПОМИН. УСТР.
FCT_339
NЭЛЕКТРОННАЯ "МАССА"
NJ"МАССА" ЭЛЕКТРОННЫХ ПРИБОРОВ ПРАВОЙ ПЕРЕДНЕЙ СТОЙКИ
R338ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ "СВОБОДНЫЕ РУКИ"
R7РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА
SP2+ ВСПОМ. ЭЛЕКТРООБ. Ч/З ПРЕДОХР. > АУДУСТ.

Распиновки Разъемов и расположения элементов РАДИОТЕЛЕФОН для Renault Master II 1999-2010 2007-03-19



Распиновка разъема 261 - АВТОМАГНИТОЛА для Renault Master II 1999-2010 2007-03-19



Распиновка разъема 261 - АВТОМАГНИТОЛА для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.


Распиновка разъема 261 - АВТОМАГНИТОЛА для Renault Master II 1999-2010 2007-03-19

- -
4 - 1.0 - BCP4+ АККУМУЛ. БАТАРЕИ, ПРЕРЫВ. ЦЕПИ Ч/З ПРЕДОХР., ПРЕДОХР. ЗАПОМИН. УСТР.
6 - 0.35 - LPG+ ЛЕВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР.
7 - 1.0 - SP2+ ВСПОМ. ЭЛЕКТРООБ. Ч/З ПРЕДОХР. > АУДУСТ.
8 - 3.0 - NЭЛЕКТРОННАЯ "МАССА"


Где находится элемент 261 - АВТОМАГНИТОЛА для Renault Master II 1999-2010 2007-03-19


Где находится 261 - АВТОМАГНИТОЛА для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.


Распиновка разъема R338 - ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ "СВОБОДНЫЕ РУКИ" для Renault Master II 1999-2010 2007-03-19



Распиновка разъема R338 - ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ Unlock Lifetime Access for This Car.


Распиновка разъема R338 - ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ "СВОБОДНЫЕ РУКИ" для Renault Master II 1999-2010 2007-03-19

- -
1 - 0.35 - 107DСИГН. РАДИОТЛФ. ОТКЛЮЧЕНИЯ АУДУСТ.
2 - 0.5 - SP2+ ВСПОМ. ЭЛЕКТРООБ. Ч/З ПРЕДОХР. > АУДУСТ.
3 - 0.5 - BCP4+ АККУМУЛ. БАТАРЕИ, ПРЕРЫВ. ЦЕПИ Ч/З ПРЕДОХР., ПРЕДОХР. ЗАПОМИН. УСТР.
4 - 0.5 - NЭЛЕКТРОННАЯ "МАССА"


Где находится элемент R338 - ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ "СВОБОДНЫЕ РУКИ" для Renault Master II 1999-2010 2007-03-19


Где находится R338 - ВОДИТЕЛЬСКОЕ МЕСТО/КОМПЛЕКТ Unlock Lifetime Access for This Car.


Распиновка разъема R7 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА для Renault Master II 1999-2010 2007-03-19



Распиновка разъема R7 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.


Распиновка разъема R7 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА для Renault Master II 1999-2010 2007-03-19

- -
1 - 0.5 - CANHДИАГНОСТИЧЕСКИЙ СИГН. CAN H
2 - 0.5 - CANLДИАГНОСТИЧЕСКИЙ СИГН. CAN L
3 - 0.5 - 47C"+" СИГНАЛА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
4 - 0.5 - 47DСИГН. 0 В ДАТЧ. НАРУЖНОЙ ТЕМП.
5 - 0.5 - 107WМУЛЬТИМЕДИЙНЫЙ СИГНАЛ ДИАГНОСТИЧЕСКОГО РАЗЪЕМА ПО ЛИНИИ Н
6 - 0.5 - 107XМУЛЬТИМЕДИЙНЫЙ СИГНАЛ ДИАГНОСТИЧЕСКОГО РАЗЪЕМА ПО ЛИНИИ L
8 - 0.5 - HKДИАГНОСТИЧЕСКИЙ СИГН. K
9 - 0.5 - H47СИГН. СКОРОСТИ АВТОМ. > ДОПОЛН. СИГН. СКОРОСТИ


Где находится элемент R7 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА для Renault Master II 1999-2010 2007-03-19


Где находится R7 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./АУДИОСИСТЕМА для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.

Расположение подключения масс Заземления для Renault Master II 1999-2010 2007-03-19

Расположение подключения масс Заземления для Renault Master II 1999-2010 2007-03-19Unlock Lifetime Access for This Car.
