Электросхемы Стеклоочистители и Стеклоомыватели Дворники Nissan Cube Krom 2009

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Cube Krom 2009

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Cube Krom 2009 - Список элементов:

• Bat (f/l)
• Bat (fuse)
• Bat pwr sply
• Body control module (bcm) (left side of dash)
• Can-h
• Can-l
• Combination meter
• Combination switch
• Computer data lines system
• Cpu
• E11
• E12
• E13
• E14
• E21 (right of engine room)
• E38
• Front wiper high relay
• Front wiper motor (rear of engine room)
• Front wiper relay
• Fuse & fusible link box
• Fuse 10a
• Fuse 15a
• Fuse 30a
• Fuse block (j/b) (left side of dash)
• Fusible link g 40a
• Gnd
• High
• Hot at all times
• Hot in on or start
• Ign
• Ign (or ign (f/b)
• Ignition relay
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• Ipdm e/r (intelligent power distribution module engine room) (left side of engine room)
• Key
• Low
• M35 (right side of dash)
• M65
• M67
• M68
• M70
• M76 (left side of dash)
• Move
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Pnk
• Red
• Stop
• Sw sig
• W/ intelligent
• W/o intelligent key
• Washer (fr)
• Washer (rr)
• Washer level switch (canada)
• Washer pump

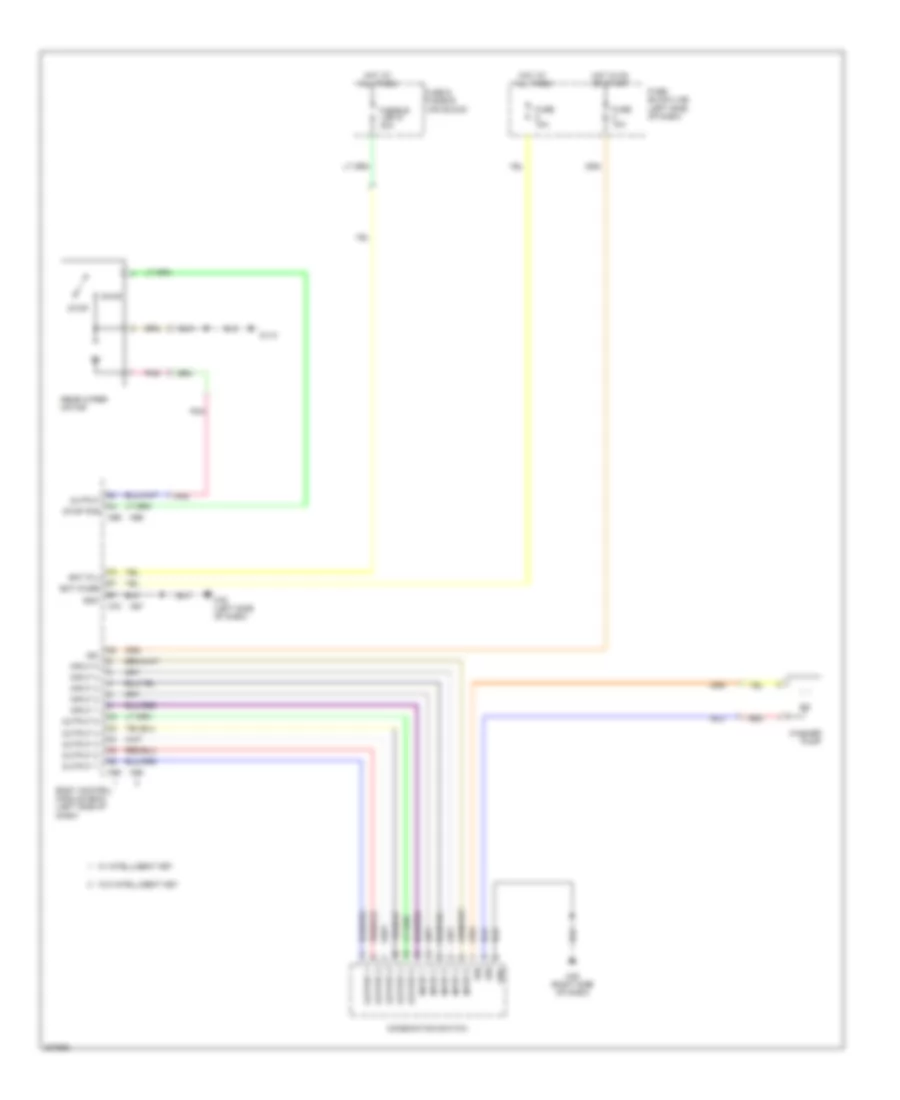

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Cube Krom 2009

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Cube Krom 2009 - Список элементов:

• Bat (f/l)
• Bat (fuse)
• Body control module (bcm) (left side of dash)
• Combination switch
• D110
• Fuse & fusible link block
• Fuse 10a
• Fuse block (j/b) (left side of dash)
• Fusible link g 40a
• Gnd
• Hot at all times
• Hot in on or start
• Ign
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• M35 (right side of dash)
• M65
• M66
• M67
• M68
• M69
• M70
• M76 (left side of dash)
• Move
• Output
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Pnk
• Rear wiper motor
• Red
• Stop
• Stop pos
• W/ intelligent key
• W/o intelligent key
• Washer pump
