Электросхемы Стеклоочистители и Стеклоомыватели Дворники Ford Cab amp; Chassis F350 Super Duty 2011

Стеклоочистители и Стеклоомыватели Дворники

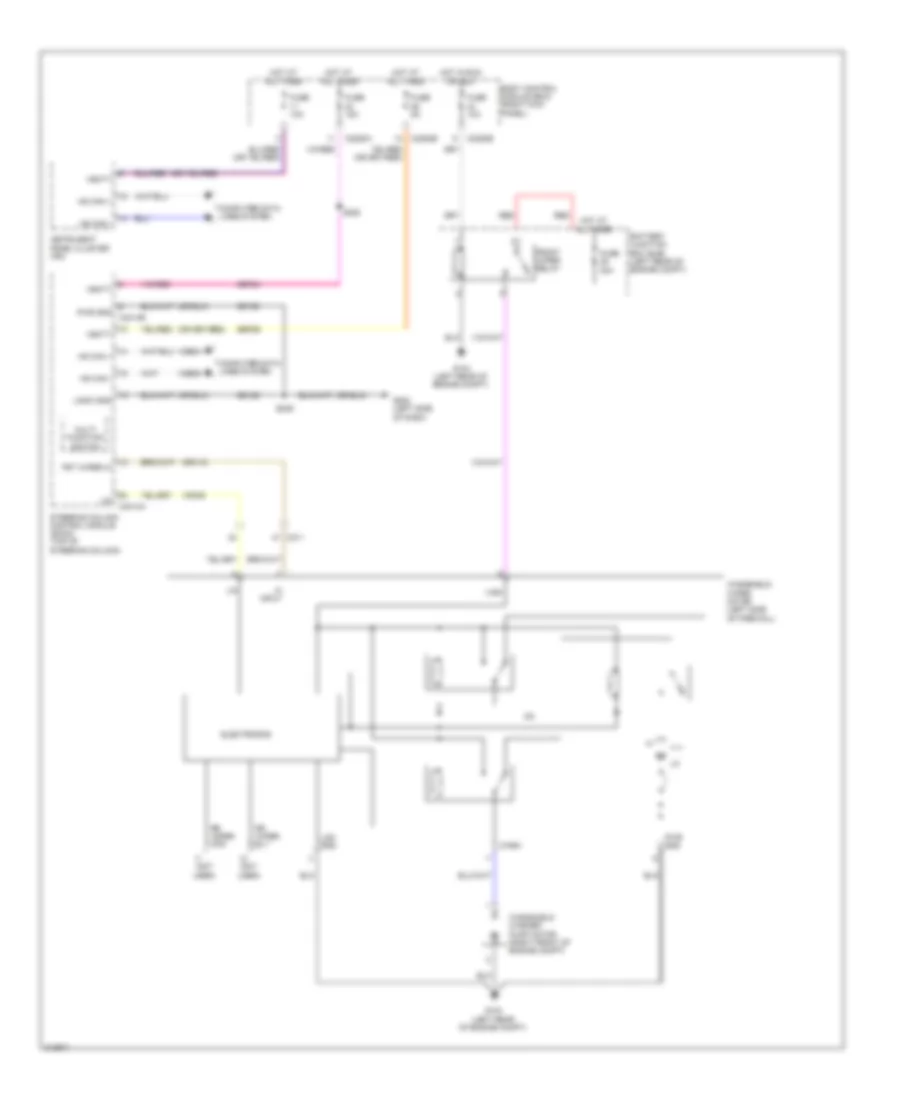

Электросхема стеклоочистителя, дворников и омывателя для Ford Cab amp; Chassis F350 Super Duty 2011

Электросхема стеклоочистителя, дворников и омывателя для Ford Cab amp; Chassis F350 Super Duty 2011 - Список элементов:

  • (not used)
  • Battery junction box (bjb) (left rear of engine compt)
  • Body control module (bcm) (right kick panel)
  • C211
  • C2280a
  • C2280b
  • C2280e
  • C2414a
  • C2414b
  • Computer data lines system
  • Crw15
  • Electronics
  • Front wiper relay
  • Frt wiper hi
  • Fuse 10a
  • Fuse 15a
  • Fuse 30a
  • Fuse 5a
  • G104 (left rear of engine compt)
  • G202 (left side of dash)
  • Gd185
  • Hi input
  • Hot at all times
  • Hot in run or acc
  • Hs can +
  • Hs can -
  • Instrument panel cluster (ipc)
  • Lgc gnd
  • Lin
  • Logic gnd
  • Multi function switch
  • Pwr gnd
  • Red
  • Rr wiper mtr
  • Rr wiper rly
  • S228
  • S239
  • Sbp24
  • Sbp26
  • Steering column control module (sccm) (top of steering column)
  • Vbatt
  • Vdb04
  • Vdb05
  • Vdn05
  • Vign
  • Wash
  • Windshield washer pump motor (right front of engine compt)
  • Windshield wiper motor (left side of firewall)
