СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS

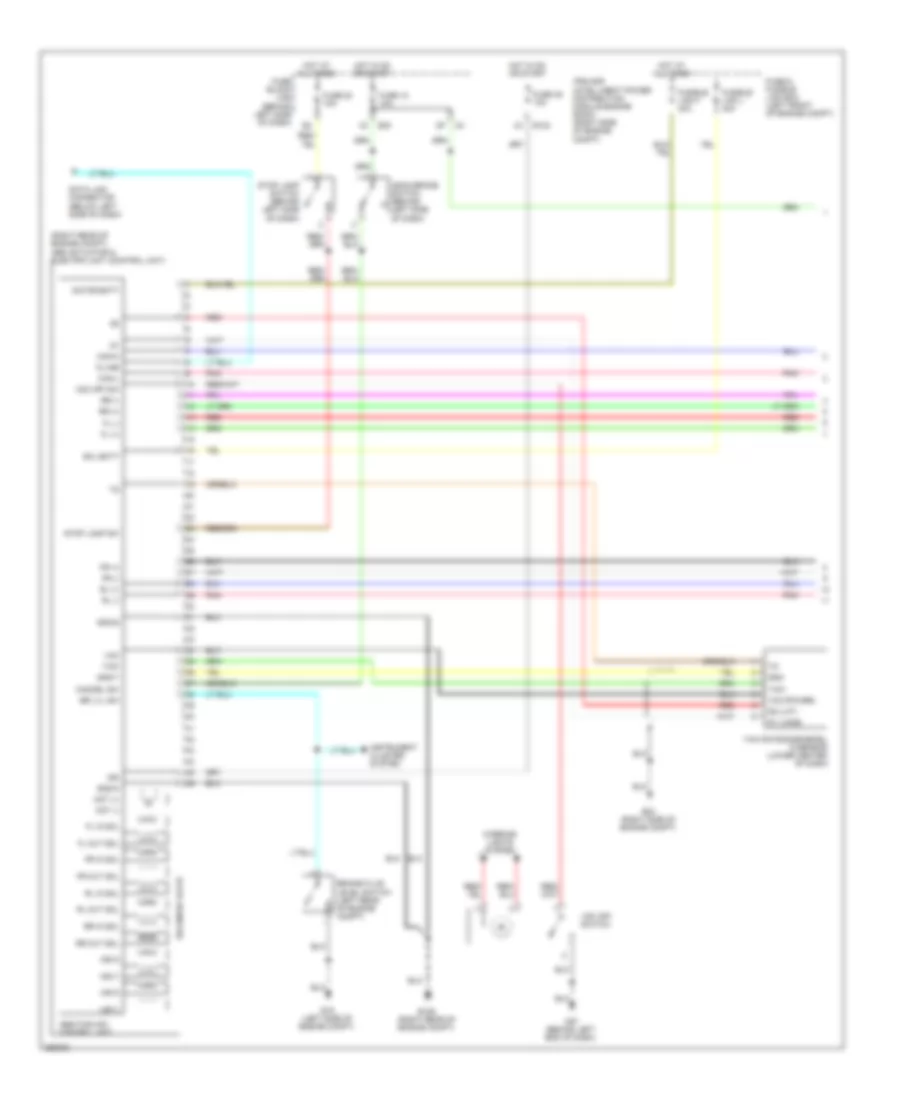

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (1 из 2) для Nissan Quest S 2007

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (1 из 2) для Nissan Quest S 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (1 из 2) для Nissan Quest S 2007 - Список элементов:

  • (right rear of engine compt) abs actuator & electric unit (control unit)
  • Abs/tcs/vdc control unit
  • Ascd brake switch (behind left side of dash)
  • Br lvl sw
  • Brake fluid level switch (left rear of engine compt)
  • Can-h
  • Can-l
  • Cancel sw
  • Data link connector (below left side of dash)
  • E124
  • E126 (right rear of engine compt)
  • E15 (left side of engine compt)
  • E24 (right side of engine compt)
  • E30
  • Fl (+)
  • Fl (-)
  • Fl in sol
  • Fl out sol
  • Fr (+)
  • Fr (-)
  • Fr in sol
  • Fr out sol
  • Fuse & fusible link box (left front of engine compt)
  • Fuse 12 10a
  • Fuse 20 10a
  • Fuse 49 10a
  • Fuse block (j/b) (behind left side of dash)
  • Fusible link f 40a
  • Fusible link l 40a
  • G1 (long)
  • G2 (lat)
  • Gnd
  • Gnd-m
  • Gnd-s
  • Gnd-y
  • Hot at all times
  • Hot in on or start
  • Hsv1
  • Hsv2
  • Ign
  • Instrument cluster system
  • Interior lights system
  • Ipdm e/r (intelligent power distribution module engine room) (right side of engine compt)
  • K-line
  • M57 (behind left end of dash)
  • Mot (+)
  • Mot (-)
  • Motor batt
  • Pnk
  • Red
  • Rl (+)
  • Rl (-)
  • Rl in sol
  • Rl out sol
  • Rr (+)
  • Rr (-)
  • Rr in sol
  • Rr out sol
  • Sol batt
  • Solenoid valve
  • Stop lamp sw
  • Stop lamp switch (behind left side of dash)
  • Usv1
  • Usv2
  • Vcc
  • Vcc (power)
  • Vdc off sw
  • Vdc off switch
  • Yaw
  • Yaw rate/side/decel g sensor (lower center of dash)

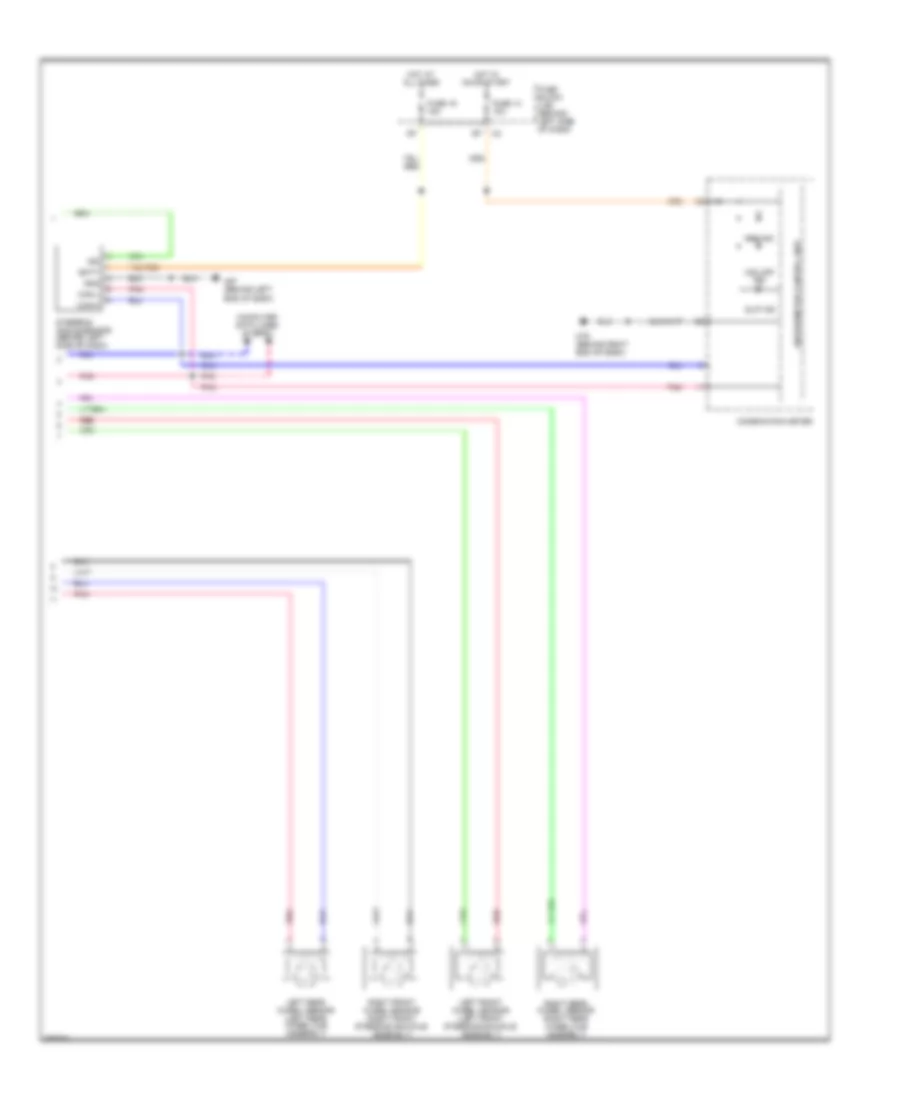

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (2 из 2) для Nissan Quest S 2007

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (2 из 2) для Nissan Quest S 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия и Стабильность Помогают (2 из 2) для Nissan Quest S 2007 - Список элементов:

  • Abs ind
  • Batt
  • Can-h
  • Can-l
  • Combination meter
  • Computer data lines system
  • Fuse 14 10a
  • Fuse 19 15a
  • Fuse block (j/b) (behind left side of dash)
  • Gnd
  • Hot at all times
  • Hot in on or start
  • Ign
  • Left front wheel sensor (left front steering knuckle assembly)
  • Left rear wheel sensor (left rear wheel hub assembly)
  • M57 (behind left end of dash)
  • M79 (behind right end of dash)
  • Pnk
  • Red
  • Right front wheel sensor (right front steering knuckle assembly)
  • Right rear wheel sensor (right rear wheel hub assembly)
  • Slip ind
  • Steering angle sensor (behind left side of dash)
  • Unified meter control unit
  • Vdc off ind

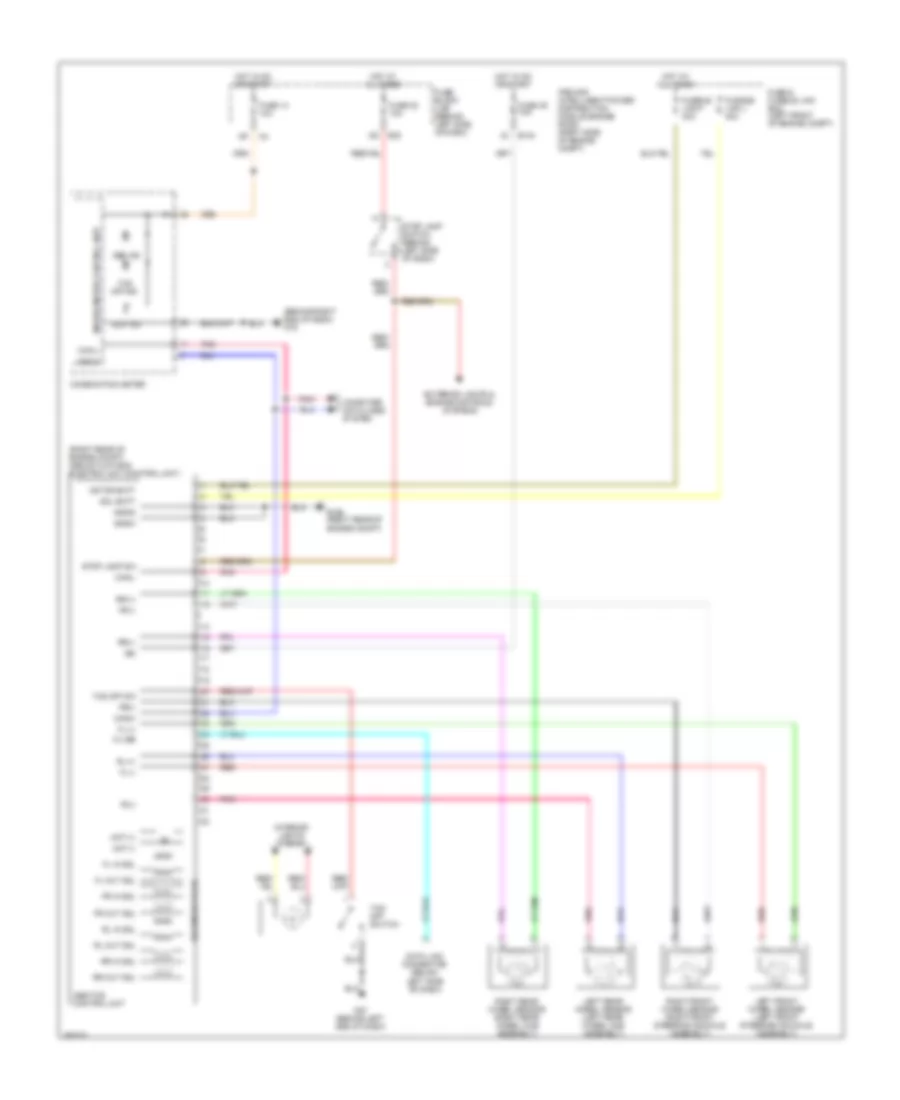

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия для Nissan Quest S 2007

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия для Nissan Quest S 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file

Электросхема антиблокировочной тормозной системы АБС (ABS), С Регулирование тягового усилия для Nissan Quest S 2007 - Список элементов:

  • (behind right end of dash) m79
  • (right rear of engine compt) abs actuator & electric unit (control unit)
  • Abs ind
  • Abs/tcs control unit
  • Can-h
  • Can-l
  • Combination meter
  • Computer data lines system
  • Data link connector (below left side of dash)
  • E124
  • E126 (right rear of engine compt)
  • E30
  • Exterior lights & engine controls systems
  • Fl (+)
  • Fl (-)
  • Fl in sol
  • Fl out sol
  • Fr (-)
  • Fr in sol
  • Fr out sol
  • Fr(+)
  • Fuse & fusible link box (left front of engine compt)
  • Fuse 14 10a
  • Fuse 20 10a
  • Fuse 49 10a
  • Fuse block (j/b) (behind left side of dash)
  • Fusible link f 40a
  • Fusible link l 40a
  • Gnd-m
  • Gnd-s
  • Hot at all times
  • Hot in on or start
  • Ign
  • Interior lights system
  • Ipdm e/r (intelligent power distribution module engine room) (right side of engine compt)
  • K-line
  • Left front wheel sensor (left front steering knuckle assembly)
  • Left rear wheel sensor (left rear wheel hub assembly)
  • M57 (behind left end of dash)
  • Mot (+)
  • Mot (-)
  • Motor batt
  • Pnk
  • Red
  • Right front wheel sensor (right front steering knuckle assembly)
  • Right rear wheel sensor (right rear wheel hub assembly)
  • Rl (+)
  • Rl in sol
  • Rl out sol
  • Rl(-)
  • Rr (+)
  • Rr (-)
  • Rr in sol
  • Rr out sol
  • Slip ind
  • Sol batt
  • Solenoid valve
  • Stop lamp sw
  • Stop lamp switch (behind left side of dash)
  • Tcs off ind
  • Tcs off sw
  • Tcs off switch
  • Unified meter control unit
