Электросхемы Стеклоочистители и Стеклоомыватели Дворники Nissan Armada SL 2014

Стеклоочистители и Стеклоомыватели Дворники

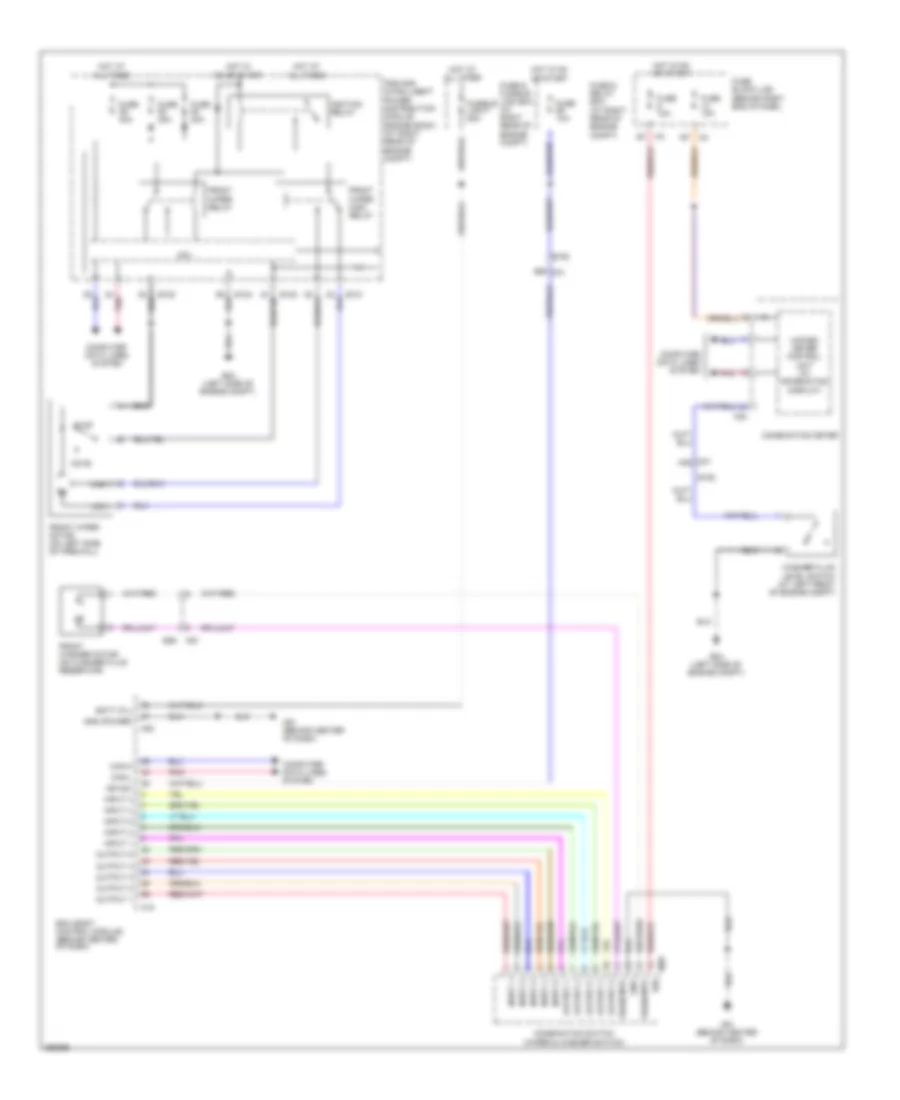

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Armada SL 2014

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Armada SL 2014 - Список элементов:

• 99g m31
• Batt (f/l)
• Bcm (body control module) (behind center of dash)
• Can-h
• Can-l
• Combination meter
• Combination switch (wiper & washer switch)
• Computer data lines system
• Cpu
• E121
• E122
• E124
• E152
• E24 (left side of engine compt)
• E26
• Front washer motor (on washer fluid reservoir)
• Front wiper high relay
• Front wiper motor (on left side of firewall)
• Front wiper relay
• Fuse & fusible link box (at right rear of engine compt)
• Fuse & relay box (at right rear of engine compt)
• Fuse 10a
• Fuse 20a
• Fuse 30a
• Fuse block (j/b) (behind right end of dash)
• Fusible link f 50a
• Gnd
• Gnd (power)
• High
• Hot at all times
• Hot in on or start
• Ign
• Ign sw
• Ignition relay
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• Ipdm e/r (intelligent power distribution module engine room) (at right rear of engine compt)
• Low
• M18
• M20
• M24
• M28
• M31 43g
• M61 (behind center of dash)
• M91
• Move
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Pnk
• Stop
• Unified meter control unit (w/ information display)
• Wash mtr
• Washer fluid level switch (at left front of engine compt)

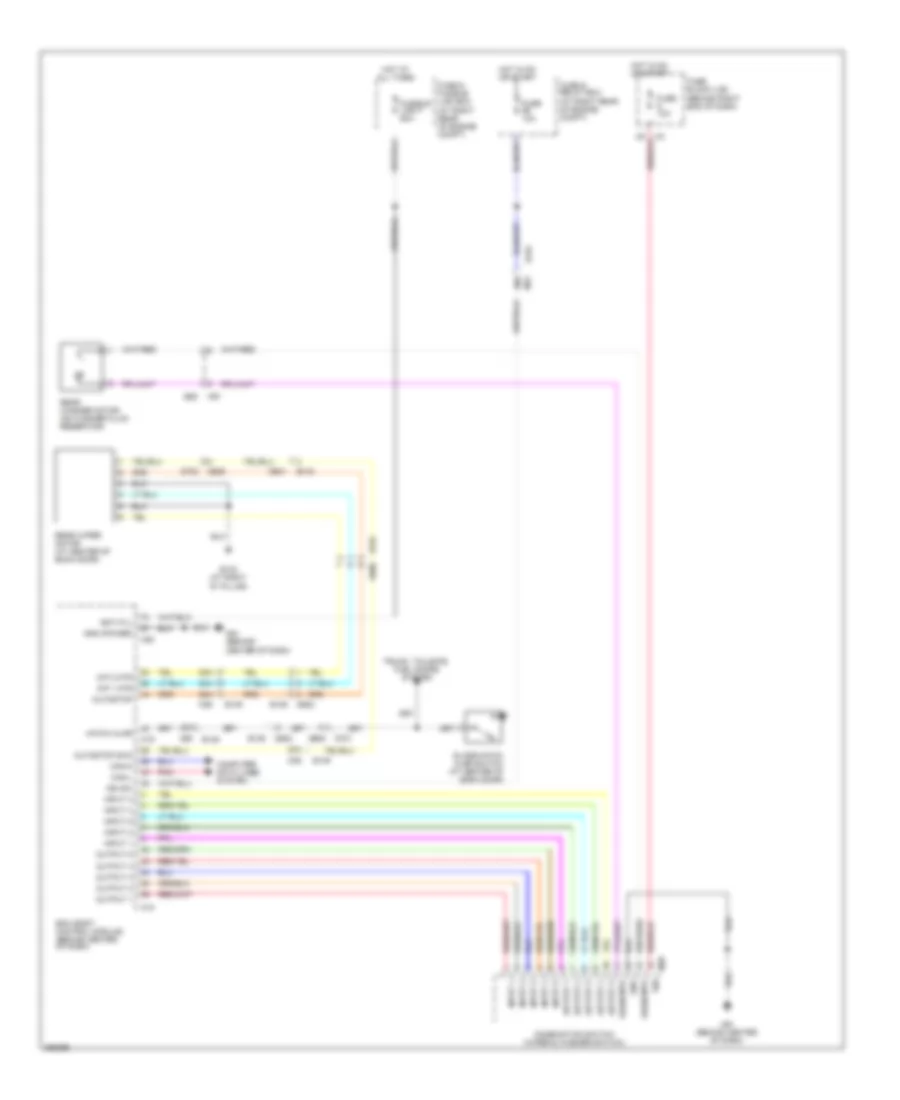

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Armada SL 2014

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Armada SL 2014 - Список элементов:

• 25a
• 82a
• 83a
• 84a
• 85a
• 99g
• Autostop
• Autostop sw2
• B132 (at right "d" pillar)
• B139
• B140
• B149
• Bat (f/l)
• Bcm (body control module) (behind center of dash)
• Can-h
• Can-l
• Combination switch (wiper & washer switch)
• Computer data lines system
• D601
• D602
• D605
• D606
• D701
• D702
• E152
• E26
• Fuse & fusible link box (at right rear of engine compt)
• Fuse & relay box (at right rear of engine compt)
• Fuse 10a
• Fuse block (j/b) (behind right end of dash)
• Fusible link f 50a
• Glass hatch ajar switch (at center of back door)
• Gnd
• Gnd (power)
• Hatch ajar
• Hot at all times
• Hot in on or start
• Ign
• Ign sw
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• M18
• M19
• M20
• M28
• M31
• M36
• M61 (behind center of dash)
• M91
• O/p 1 mtr
• O/p 2 mtr
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Pnk
• Rear washer motor (on washer fluid reservoir)
• Rear wiper motor (at center of back door)
• Trunk, tailgate, fuel doors system
• Wash mtr
