СИСТЕМА КРУИЗКОНТРОЛЯ

1.9L

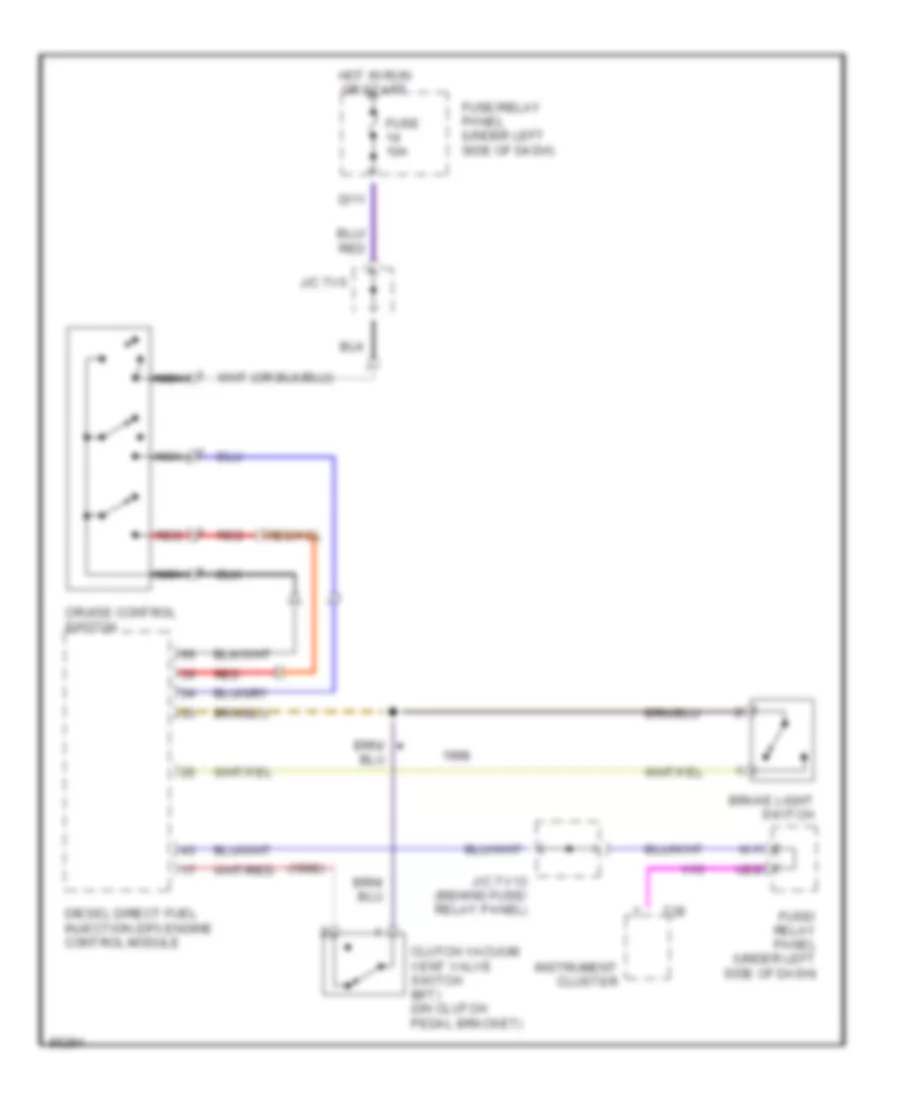

1.9L турбо дизель, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997

1.9L турбо дизель, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

1.9L турбо дизель, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 - Список элементов:

  • (1998)
  • Brake light switch
  • Clutch vacuum vent valve switch (m/t) (on clutch pedal bracket)
  • Cruise control switch
  • D/11
  • Diesel direct fuel injection (dfi) engine control module
  • Fuse 10a
  • Fuse/ relay panel (under left side of dash)
  • Fuse/relay panel (under left side of dash)
  • Hot in run or start
  • Instrument cluster
  • J/c tv13 (behind fuse/ relay panel)
  • J/c tv5
  • Nca
  • Red
  • T28
  • U2/2
  • W/1

2.0L

2.0L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997

2.0L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file

2.0L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 - Список элементов:

  • (on left inner fender panel) cruise control vacuum pump
  • A/t
  • Brake light switch (on brake pedal bracket)
  • Cruise control brake pedal position switch
  • Cruise control clutch pedal position switch
  • Cruise control fuse
  • Cruise control module (behind left side of dash)
  • Cruise control switch
  • D/11
  • E/3
  • E/4
  • Except
  • Fuse 10a
  • Fuse 5a
  • Fuse/ relay panel (under left side of dash)
  • Fuse/relay panel (under left side of dash)
  • G202 (beside fuse/ relay panel)
  • Hot at all times
  • Hot in run or start
  • Instrument cluster
  • J/c tv13 (behind fuse/ relay panel)
  • M/t
  • Red
  • T2b
  • Transmission control module (tcm) (below left rear seat)
  • Transmissions system (transmission control module (tcm))
  • U2/2
  • W/1
  • W/4

2.8L

2.8L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997

2.8L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file

2.8L, Электросхема системы круизконтроля для Volkswagen Jetta TDI 1997 - Список элементов:

  • (on left inner fender panel) cruise control vacuum pump
  • A/t
  • Brake light switch (on brake pedal bracket)
  • Cruise control brake pedal position switch
  • Cruise control clutch pedal position switch
  • Cruise control fuse
  • Cruise control module (behind left side of dash)
  • Cruise control switch
  • D/11
  • E/3
  • E/4
  • Except
  • Fuse 10a
  • Fuse 5a
  • Fuse/ relay panel (under left side of dash)
  • Fuse/relay panel (under left side of dash)
  • G202 (beside fuse/ relay panel)
  • Hot at all times
  • Hot in run or start
  • Instrument cluster
  • J/c tv13 (behind fuse/ relay panel)
  • M/t
  • Red
  • T2b
  • Transmission control module (tcm) (below left rear seat)
  • Transmissions system (transmission control module (tcm))
  • U2/2
  • W/1
  • W/4
