Электросхемы СИСТЕМА ОХЛАЖДЕНИЯ Chevrolet Equinox LS 2011

СИСТЕМА ОХЛАЖДЕНИЯ

2.4L ВИН К.

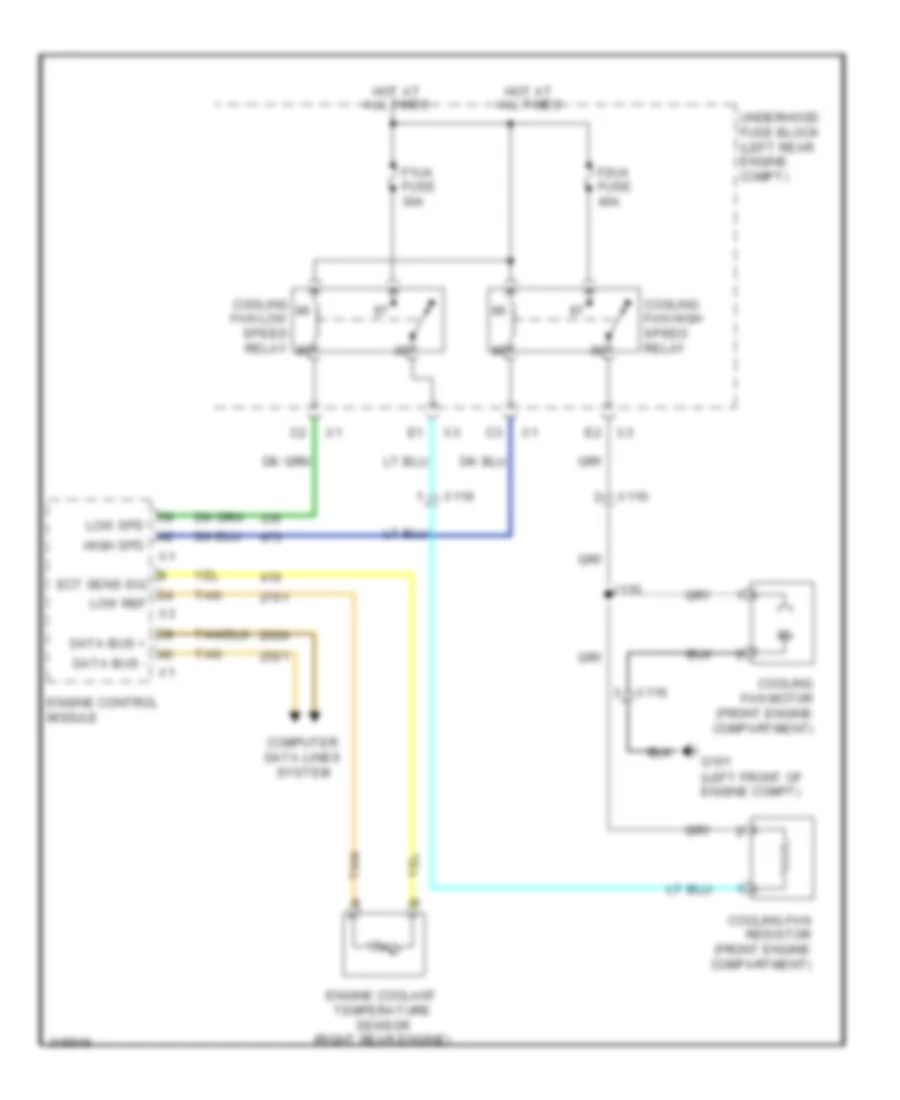

2.4L ВИН К, Электросхема системы охлаждения для Chevrolet Equinox LS 2011

2.4L ВИН К, Электросхема системы охлаждения для Chevrolet Equinox LS 2011 - Список элементов:

• Computer data lines system
• Cooling fan high speed relay
• Cooling fan low speed relay
• Cooling fan motor (front engine compartment)
• Cooling fan resistor (front engine compartment)
• Data bus +
• Data bus -
• Ect sens sig
• Engine control module
• Engine coolant temperature sensor (right rear engine)
• F1ua fuse 30a
• F2ua fuse 40a
• G101 (left front of engine compt)
• High spd
• Hot at all times
• J110
• Low ref
• Low spd
• Tan
• Underhood fuse block (left rear engine compt)
• X116

3.0L VIN 5

3.0L VIN 5, Электросхема системы охлаждения для Chevrolet Equinox LS 2011

3.0L VIN 5, Электросхема системы охлаждения для Chevrolet Equinox LS 2011 - Список элементов:

• (left rear engine compt) underhood fuse block
• 87a
• Computer data lines system
• Cooling fan high speed relay
• Cooling fan low speed relay
• Data bus +
• Data bus -
• Ect sens sig
• Engine control module
• Engine coolant temperature sensor (left cylinder head)
• F1ua fuse 25a
• F2ua fuse 25a
• Fan cooling speed control relay
• G101 (left front of engine compt)
• High spd
• Hot at all times
• Left cooling fan motor (front engine compartment)
• Low ref
• Low spd
• Right cooling fan motor (front engine compartment)
• Tan
• X116
