Электросхемы Стеклоочистители и Стеклоомыватели Дворники Volvo 940 Turbo 1993

Стеклоочистители и Стеклоомыватели Дворники

Электросхема переднего дворника стеклоочистителя и омывателя для Volvo 940 Turbo 1993

Электросхема переднего дворника стеклоочистителя и омывателя для Volvo 940 Turbo 1993 - Список элементов:

• (front of right
• Front fender)
• Fuse 25a
• Fuse block (under center console)
• G101
• G203 (right kick panel)
• Headlight wiper motors
• Horns
• Hot in acc or run
• Int
• Off
• Solid state
• Washer switch
• Windshield washer motor (left front engine compt)
• Windshield wiper intermittent relay (in fuse block)
• Windshield wiper motor
• Wiper switch

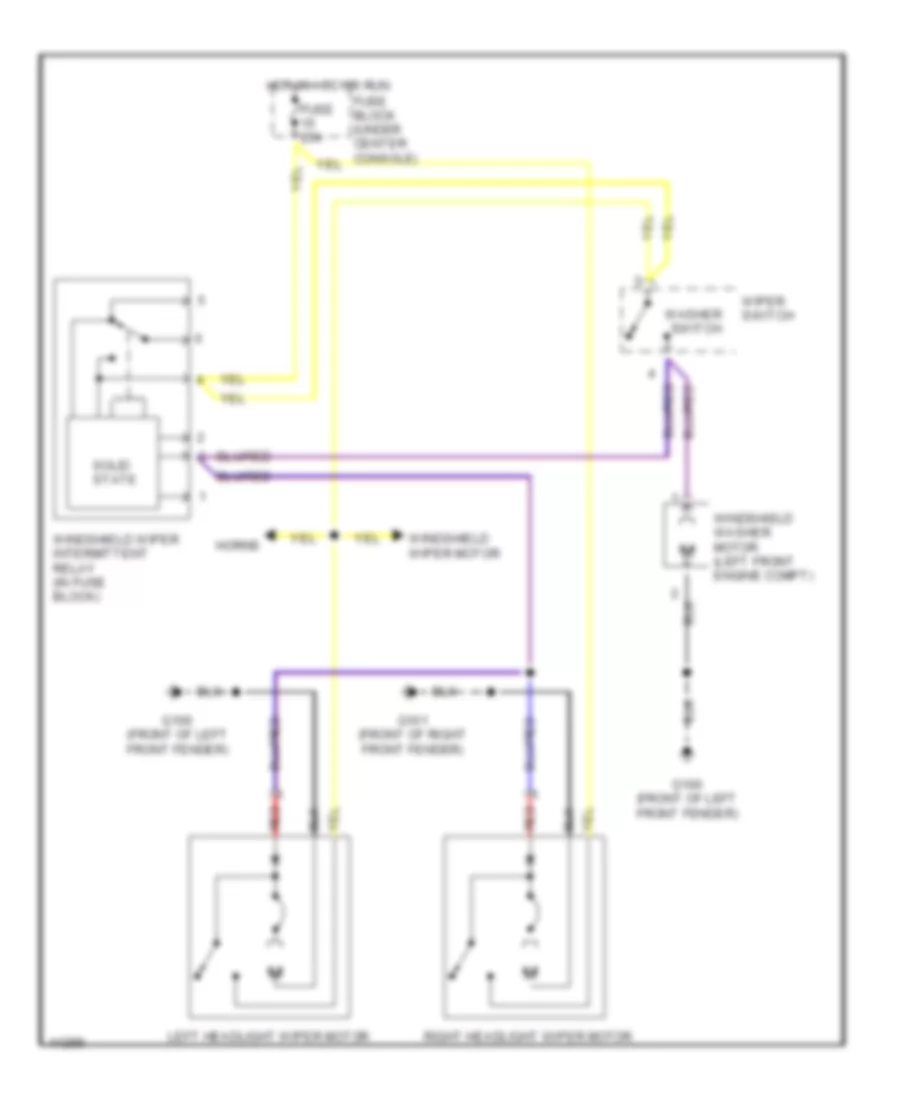

Схема Шайбы/Дворника Фары для Volvo 940 Turbo 1993

Схема Шайбы/Дворника Фары для Volvo 940 Turbo 1993 - Список элементов:

• Fuse 25a
• G100 (front of left front fender)
• G101 (front of right front fender)
• Horns
• Hot in acc or run
• Left headlight wiper motor
• Red
• Right headlight wiper motor
• Solid state
• Washer switch
• Windshield washer motor (left front engine compt)
• Windshield wiper intermittent relay (in fuse block)
• Windshield wiper motor
• Wiper switch

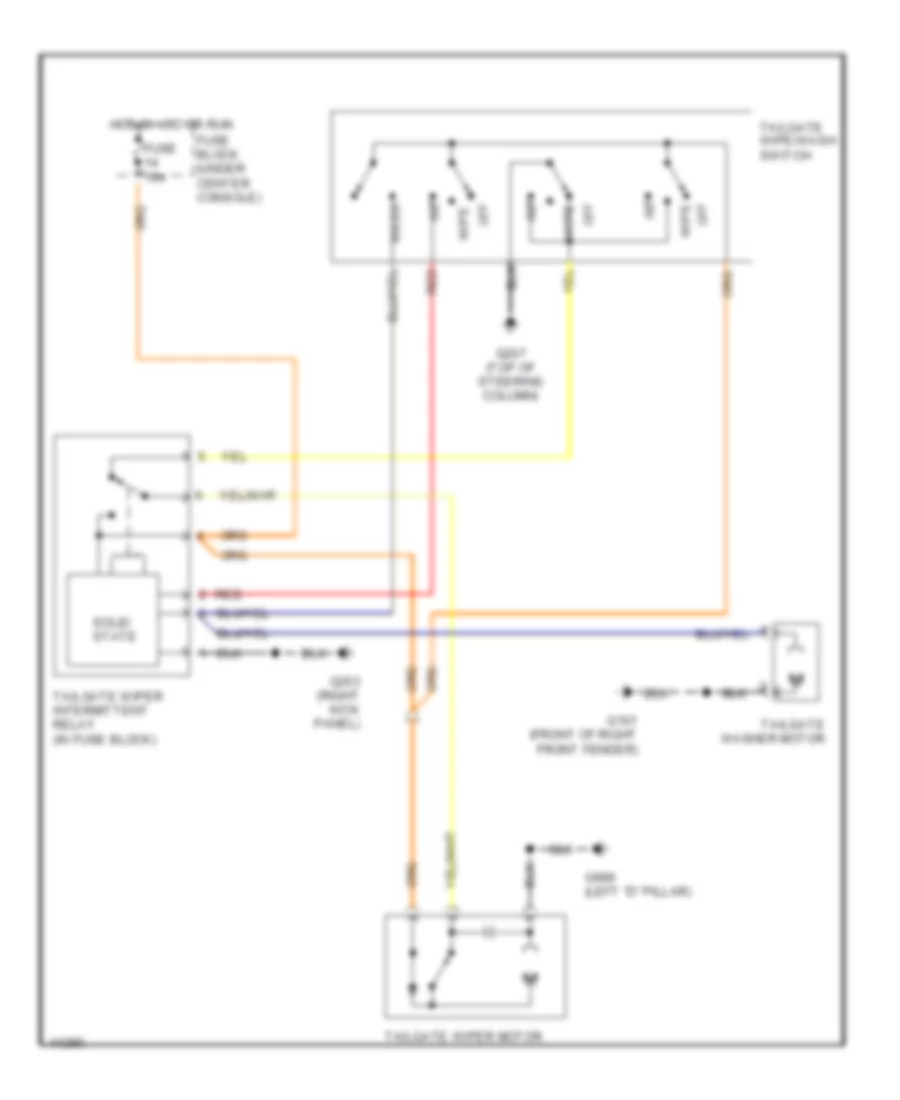

Электросхема заднего стеклоочистителя и омывателя стекла для Volvo 940 Turbo 1993

Электросхема заднего стеклоочистителя и омывателя стекла для Volvo 940 Turbo 1993 - Список элементов:

• Fuse 15a
• Fuse block (under center console)
• G101 (front of right front fender)
• G203 (right kick panel)
• G207 (top of steering column)
• G999 (left "d" pillar)
• Hot in acc or run
• Int
• Off
• Red
• Solid state
• Tailgate washer motor
• Tailgate wipe/wash switch
• Tailgate wiper intermittent relay (in fuse block)
• Tailgate wiper motor
• Wash
• Wipe
