БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПРИВОД ЗЕРКАЛ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ СИСТЕМА ОХЛАЖДЕНИЯ СИСТЕМЫ СИДЕНИЙ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК

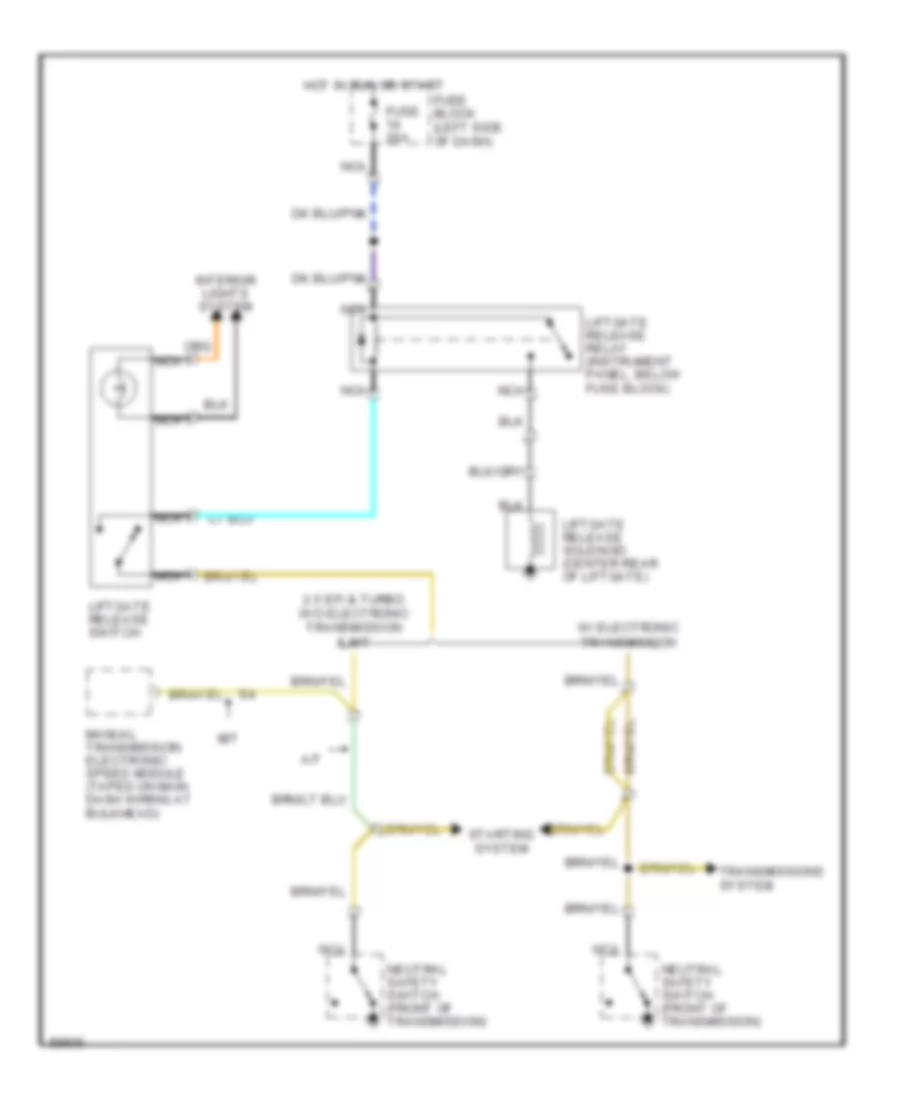

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Электросхема открытия багажника для Dodge Caravan SE 1990 Электросхема открытия багажника для Dodge Caravan SE 1990 - Список элементов: 16 2.5 efi & turbo w/o electronic transmission & m/t A/t Fuse 20a Fuse block (left side of dash) Hot in run or start Interior lights system Liftgate release relay (instrument panel, below fuse block) Liftgate release solenoid (center rear of liftgate) Liftgate release switch M/t Manual transmission electronic speed module (taped on main dash wiring at bulkhead) Nca Neutral safety switch (front of transmission) Starting system Transmissions system W/ electronic transmission

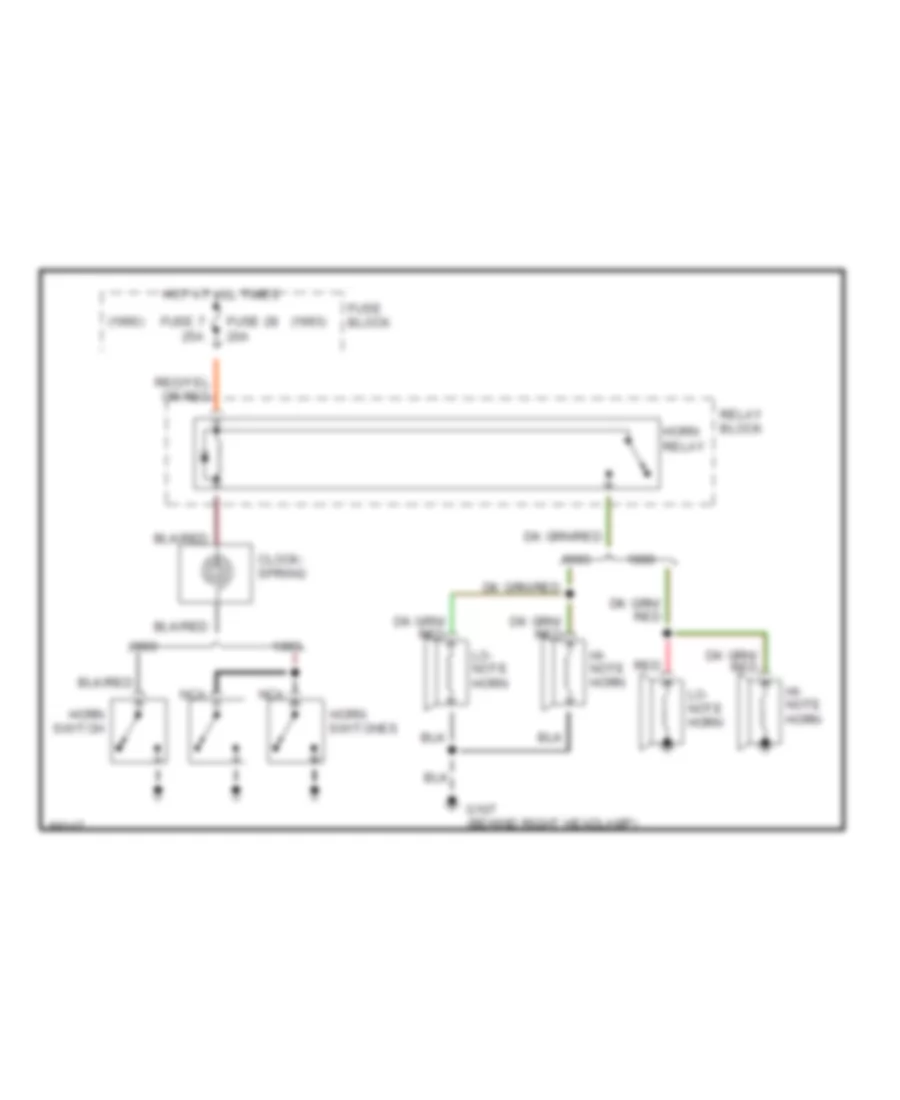

Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Dodge Caravan SE 1990 Электросхема звукового сигнал Гудка для Dodge Caravan SE 1990 - Список элементов: 16 (1990) (1993) Clock- spring Fuse 28 20a Fuse 7 25a Fuse block G107 (behind right headlamp) Hi- note horn Horn relay Horn switch Horn switches Hot at all times Lo- note horn Nca Red Relay block

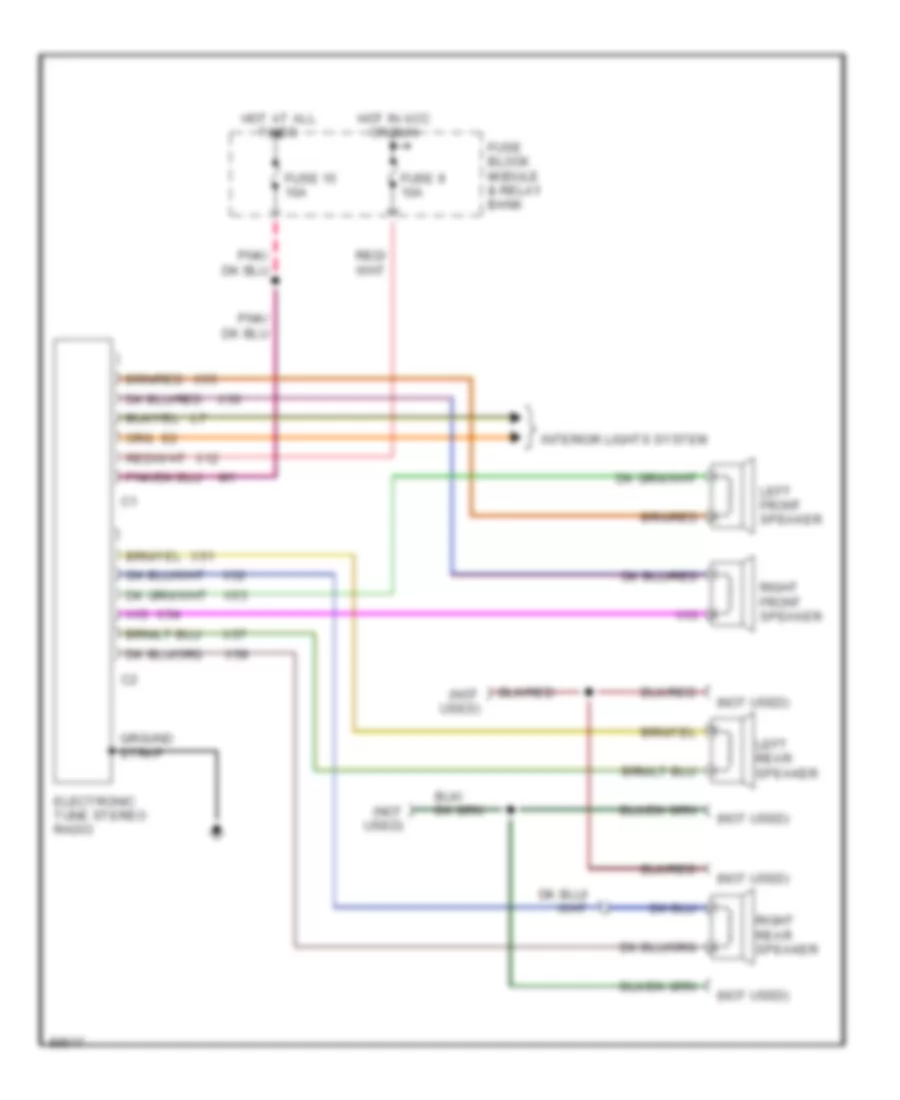

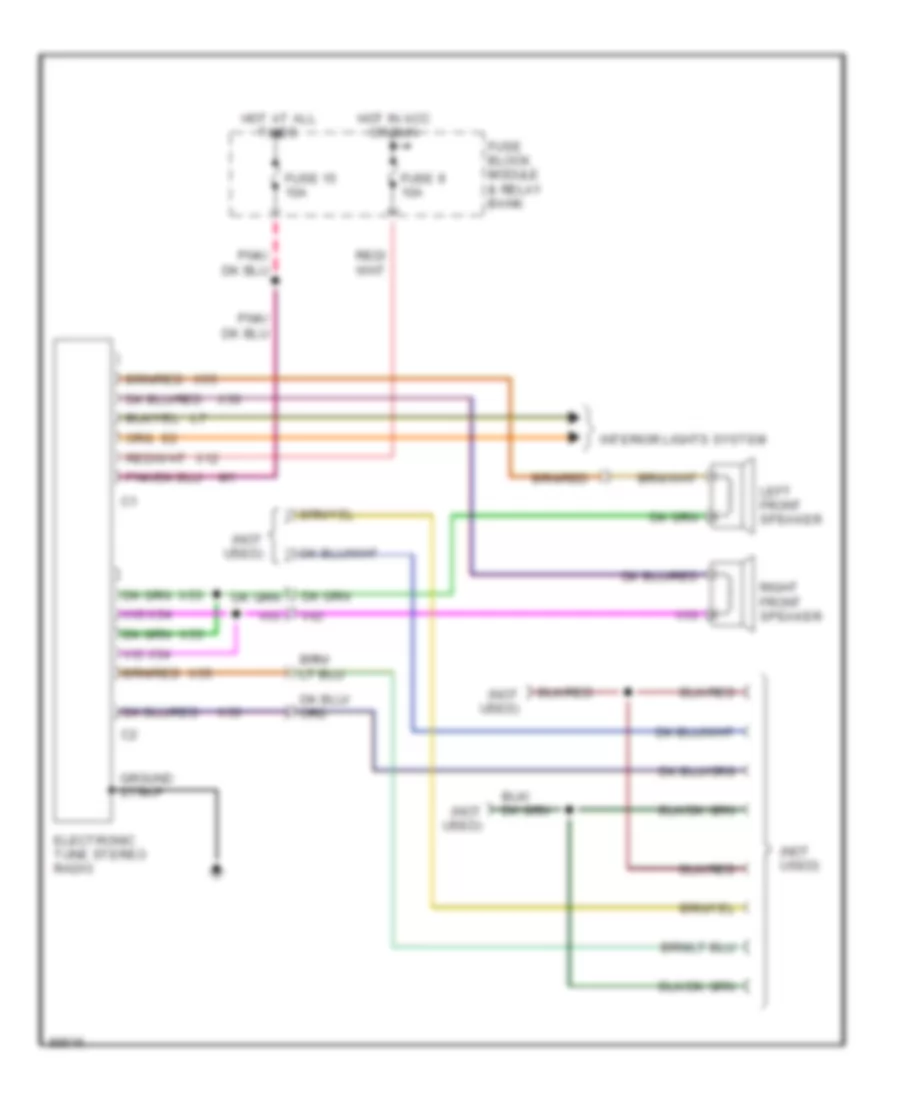

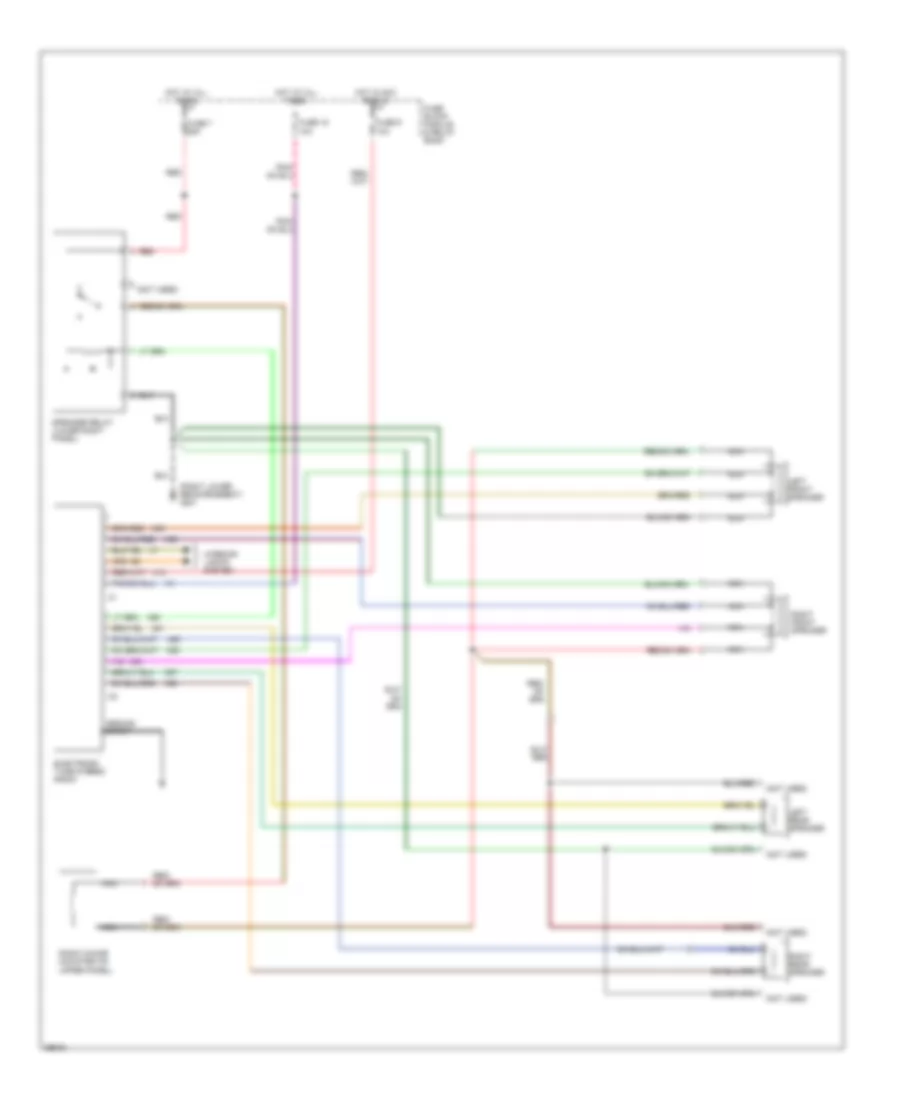

Магнитола Мультимедия Электросхемы магнитолы, 2 акустических системы для Dodge Caravan SE 1990 Электросхемы магнитолы, 2 акустических системы для Dodge Caravan SE 1990 - Список элементов: 16 (not used) Electronic tune stereo radio Fuse 15 10a Fuse 9 10a Fuse block module & relay bank Ground strap Hot at all times Hot in acc or run Interior lights system Left front speaker Right front speaker X12 X53 X54 X55 X56 Электросхемы магнитолы, 4 акустических системы для Dodge Caravan SE 1990 Электросхемы магнитолы, 4 акустических системы для Dodge Caravan SE 1990 - Список элементов: 22 (not used) Electronic tune stereo radio Fuse 15 10a Fuse 9 10a Fuse block module & relay bank Ground strap Hot at all times Hot in acc or run Interior lights system Left front speaker Left rear speaker Right front speaker Right rear speaker X12 X51 X52 X53 X54 X55 X56 X57 X58 Электросхемы магнитолы, модель Премиум класса для Dodge Caravan SE 1990 Электросхемы магнитолы, модель Премиум класса для Dodge Caravan SE 1990 - Список элементов: 29 (not used) (right lower reinforcement) g201 Electronic tune stereo radio Fuse 15 10a Fuse 7 25a Fuse 9 10a Fuse block module & relay bank Ground strap Hot at all times Hot in acc or run Interior lights system Left front speaker Left rear speaker Nca Radio choke (mounted on upper panel) Red Right front speaker Right rear speaker Speaker relay (lower right panel) X12 X51 X52 X53 X54 X55 X56 X57 X58 X60

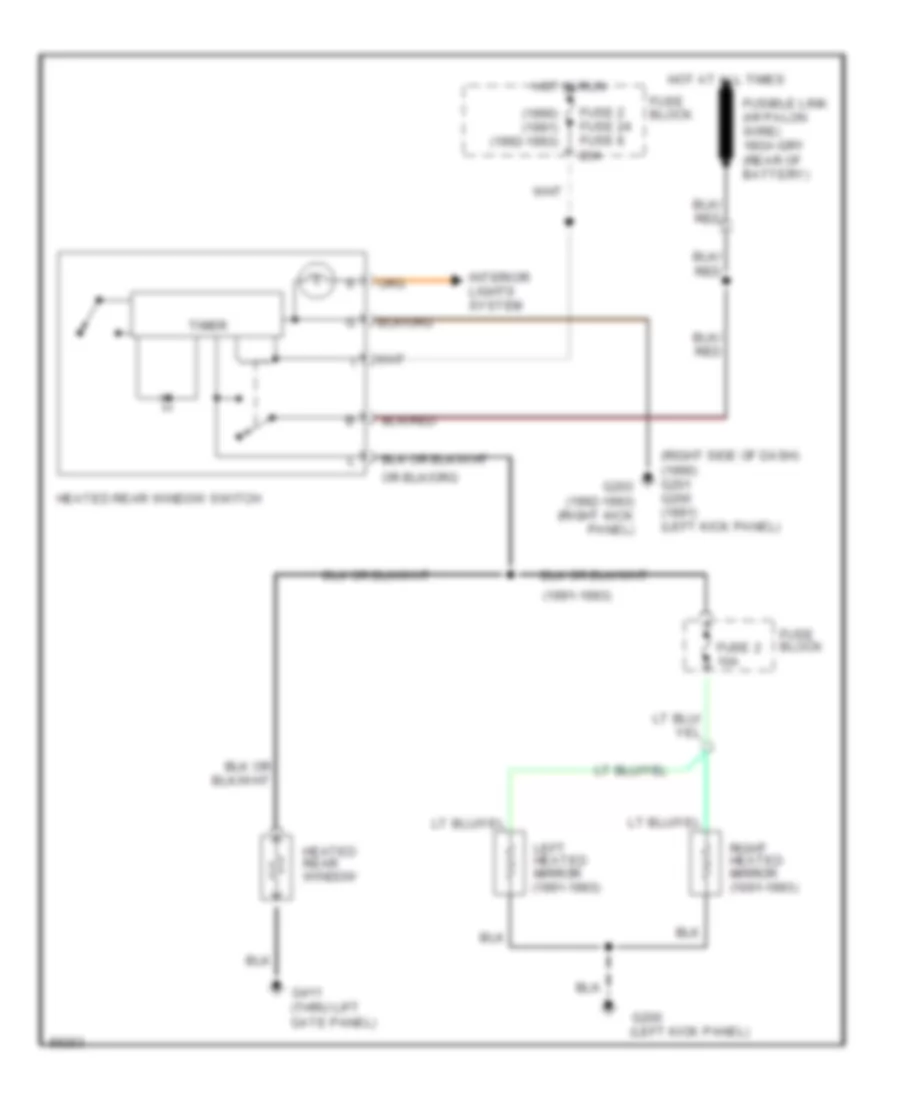

Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Dodge Caravan SE 1990 Электросхема подогрева стекол и зеркал для Dodge Caravan SE 1990 - Список элементов: 17 (1990) (1991) (1992-1993) (1991-1993) (right side of dash) (1990) g201 g200 (1991) (left kick panel) Fuse 2 10a Fuse 2 fuse 24 fuse 8 20a Fuse block G200 (left kick panel) G203 (1992-1993) (right kick panel) G411 (thru lift gate panel) Heated rear window Heated rear window switch Hot at all times Hot in run Interior lights system Left heated mirror (1991-1993) Right heated mirror (1991-1993) Timer

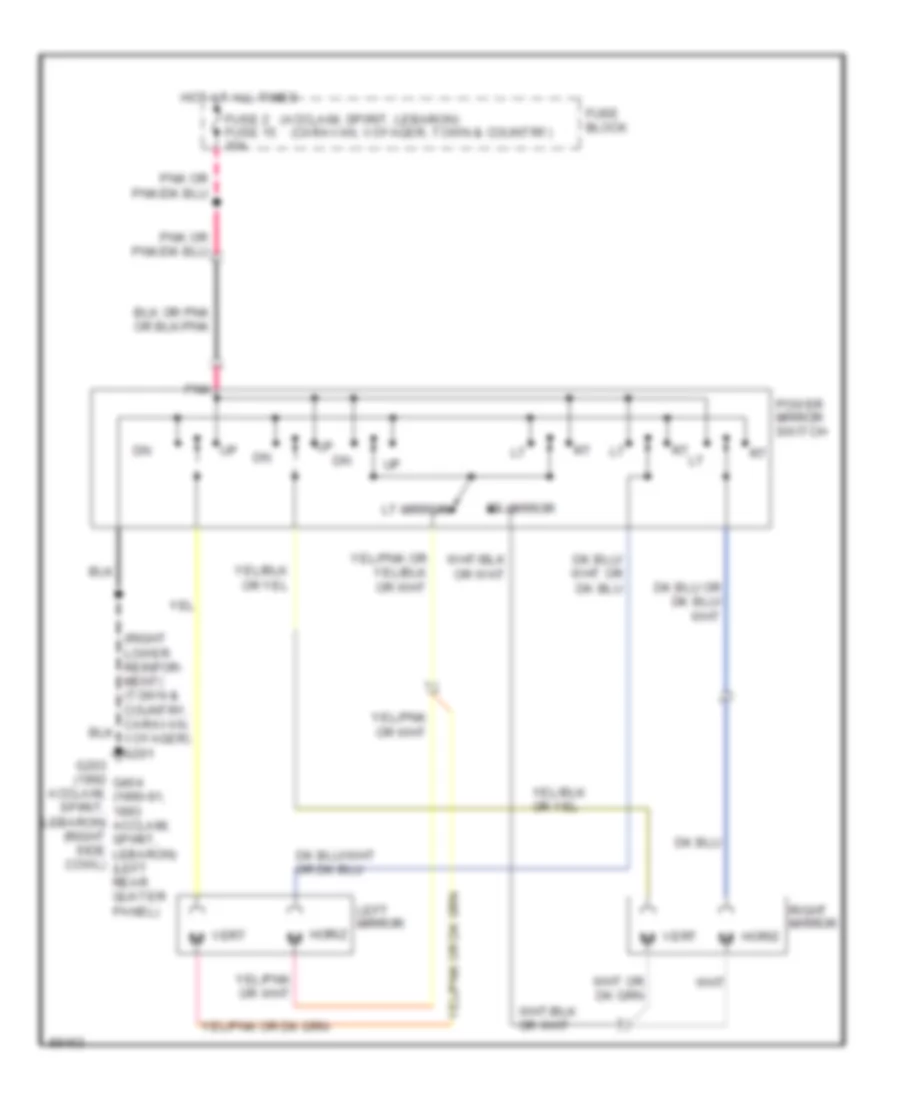

ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Dodge Caravan SE 1990 Электросхема привода зеркал для Dodge Caravan SE 1990 - Список элементов: 17 (acclaim, spirit, lebaron) (caravan, voyager, town & country) (right lower reinfor- ment) (town & country, caravan, voyager) g201 Fuse 2 fuse 15 10a Fuse block G203 (1992 g404 acclaim, (1990-91, spirit, lebaron) acclaim, (right spirit, side lebaron) cowl) (left rear quater panel) Horiz Horiz m Hot at all times Left mirror Lt mirror M vert Pnk Power mirror switch Right mirror Rt mirror Vert m

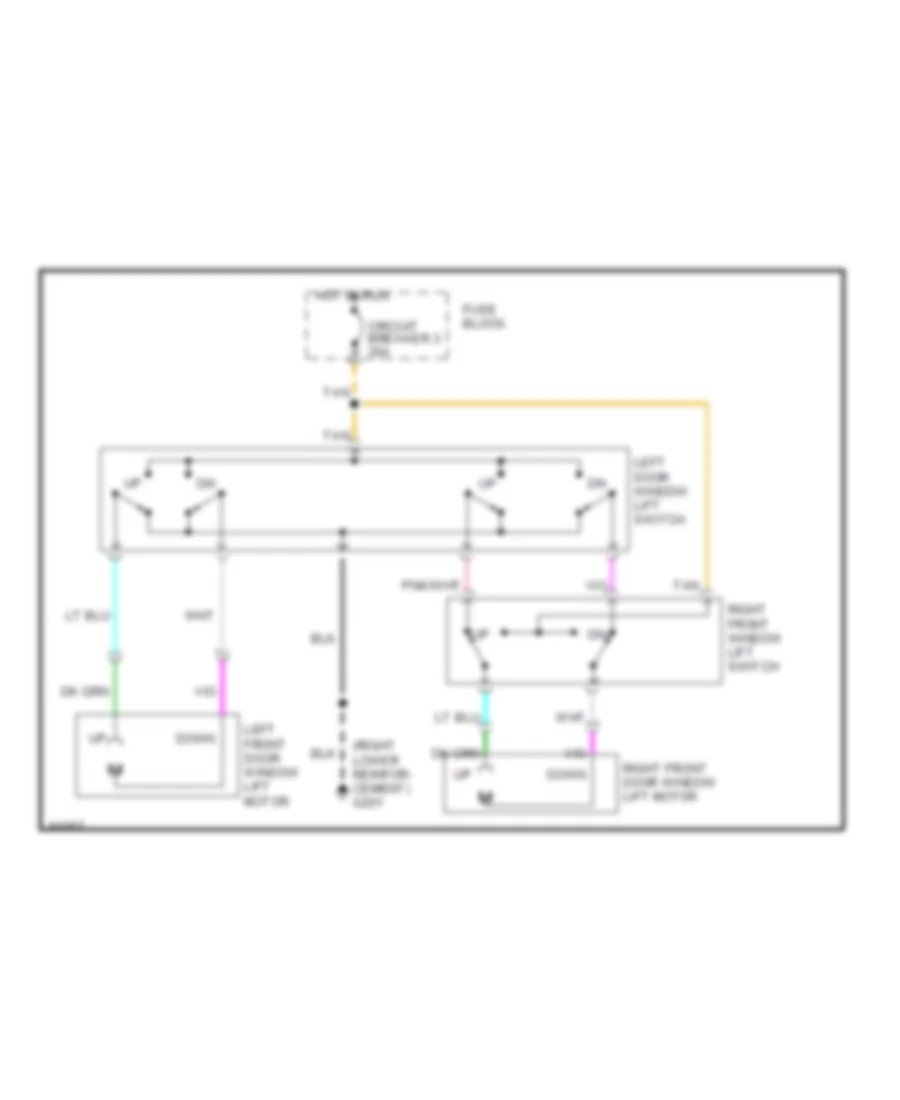

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Dodge Caravan SE 1990 Электросхема стеклоподъемников для Dodge Caravan SE 1990 - Список элементов: 10 (right lower reinfor- cement) g201 Circuit breaker 3 30a Down Fuse block Hot in run Left door window lift switch Left front door window lift motor Right front door window lift motor Right front window lift switch Tan задний Windows Wiring Diagram четверти для Dodge Caravan SE 1990 задний Windows Wiring Diagram четверти для Dodge Caravan SE 1990 - Список элементов: 11 Circuit breaker 3 30a Fuse block G201 (front heater) Hot in run Left power vent motor Left vent switch Nca Overhead console Right power vent motor Right vent switch Tan

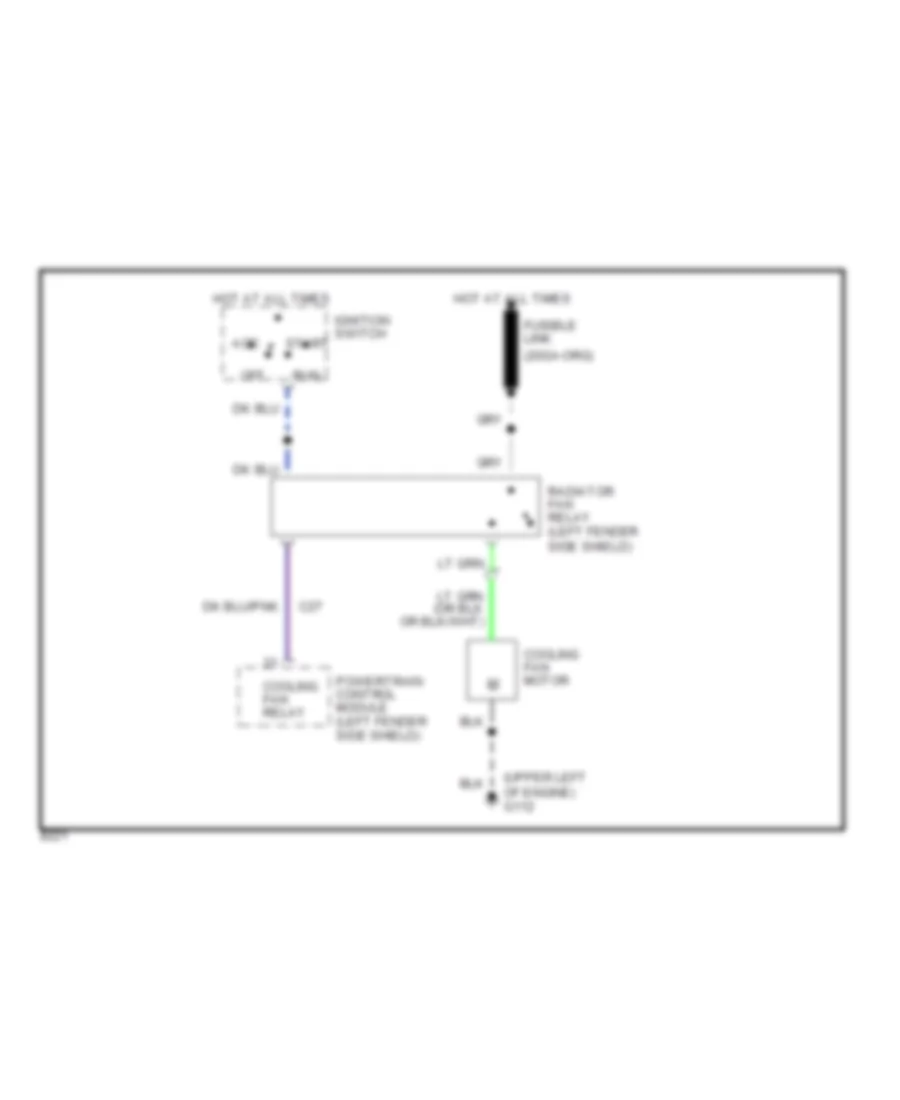

СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения для Dodge Caravan SE 1990 Электросхема системы охлаждения для Dodge Caravan SE 1990 - Список элементов: 13 (upper left of engine) g112 Acc C27 Cooling fan relay Cooling fan motor Fusible link Hot at all times Ignition switch Off Powertrain control module (left fender side shield) Radiator fan relay (left fender side shield) Run Start

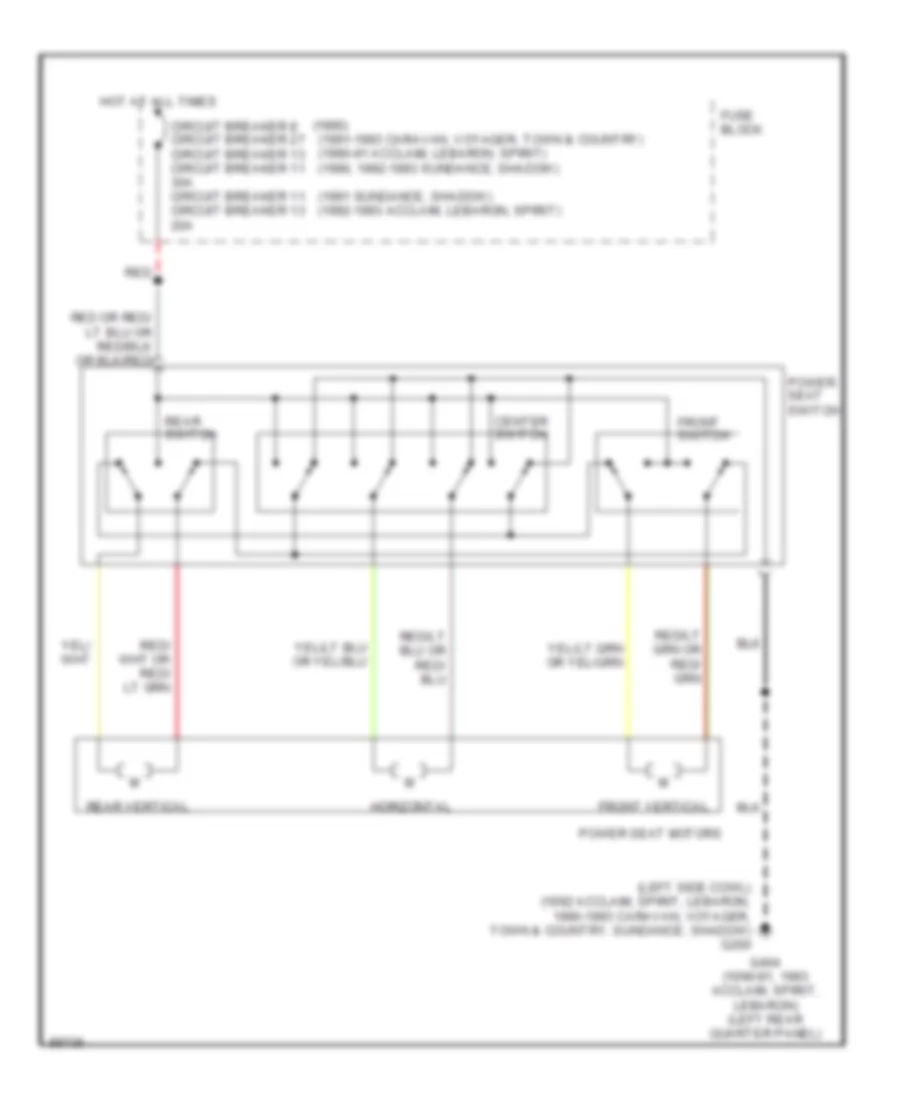

СИСТЕМЫ СИДЕНИЙ Электросхема привода сидений для Dodge Caravan SE 1990 Электросхема привода сидений для Dodge Caravan SE 1990 - Список элементов: 16 (1990) (1991-1993 caravan, voyager, town & country) (1990-91 acclaim, lebaron, spirit) (1990, 1992-1993 sundance, shadow) (1991 sundance, shadow) (1992-1993 acclaim, lebaron, spirit) (left side cowl) (1992 acclaim, spirit, lebaron, 1990-1993 caravan, voyager, town & country, sundance, shadow) g200 Center switch Circuit breaker 8 circuit breaker 27 circuit breaker 13 circuit breaker 11 30a circuit breaker 11 circuit breaker 13 20a Front switch Front vertical Fuse block G404 (1990-91, 1993 acclaim, spirit, lebaron) (left rear quarter panel) Horizontal Hot at all times Power seat motors Power seat switch Rear switch Rear vertical Red

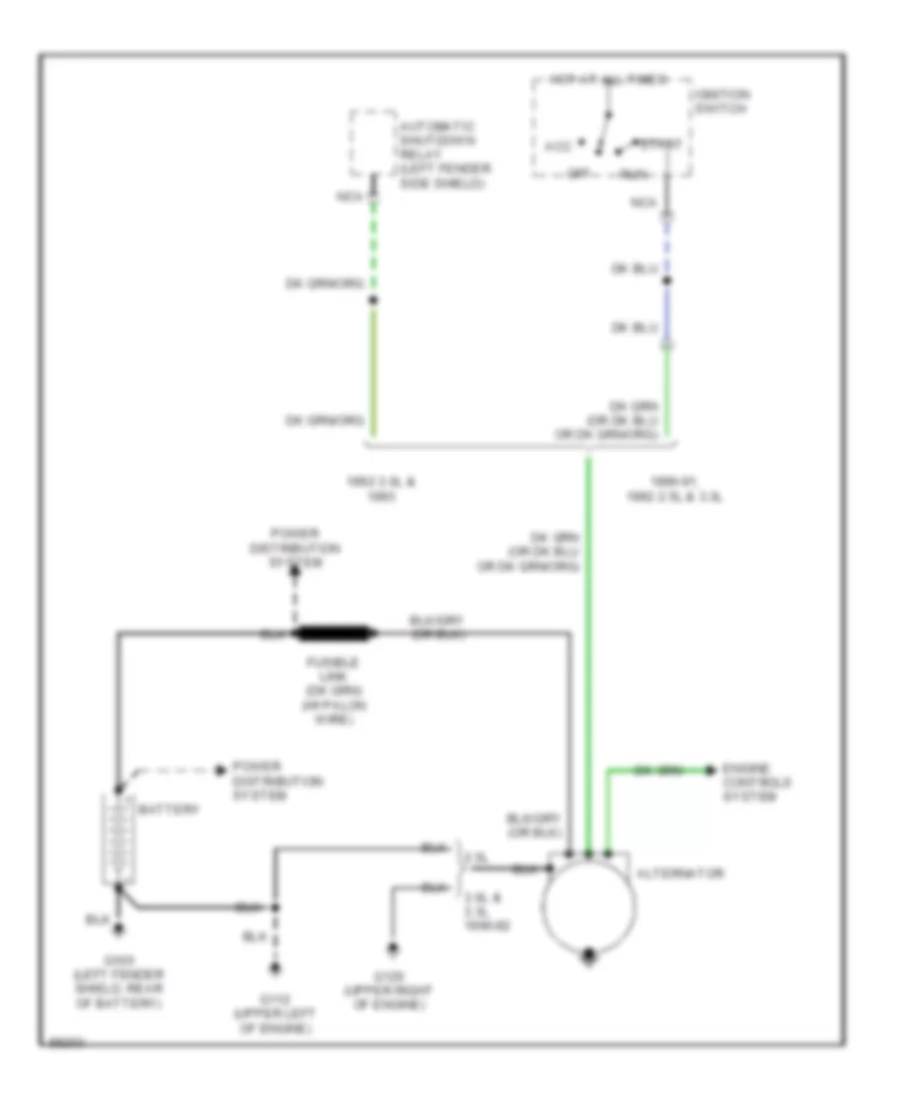

Стартер Генератор Электросхема Генератора для Dodge Caravan SE 1990 Электросхема Генератора для Dodge Caravan SE 1990 - Список элементов: 19 1990-91, 1992 2.5l & 3.3l 1992 3.0l & 2.5l 3.0l & 3.3l 1990-92 Acc Alternator Automatic shutdown relay (left fender side shield) Battery Engine controls system G100 (left fender shield, rear of battery) G112 (upper left of engine) G120 (upper right of engine) Hot at all times Ignition switch Nca Off Power distribution system Run Start Электросхема стартера для Dodge Caravan SE 1990 Электросхема стартера для Dodge Caravan SE 1990 - Список элементов: 25 (1990-1991) (1992-1993 m/t) (center top of transmission) g129 A/t A/t park/ neutral position/ backup lamp switch Acc Battery Clutch pedal position switch (brake pedal support bracket) Engine controls system Engine controls system (1991) G100 (left fender shield, rear of battery) G112 (upper left of engine) Hot at all times Ignition switch Liftgate release relay (1990) M/t Nca Off Power distribution system Red Run Start Starter Starter relay (left shock housing) Transmissions system (electronic transmission)

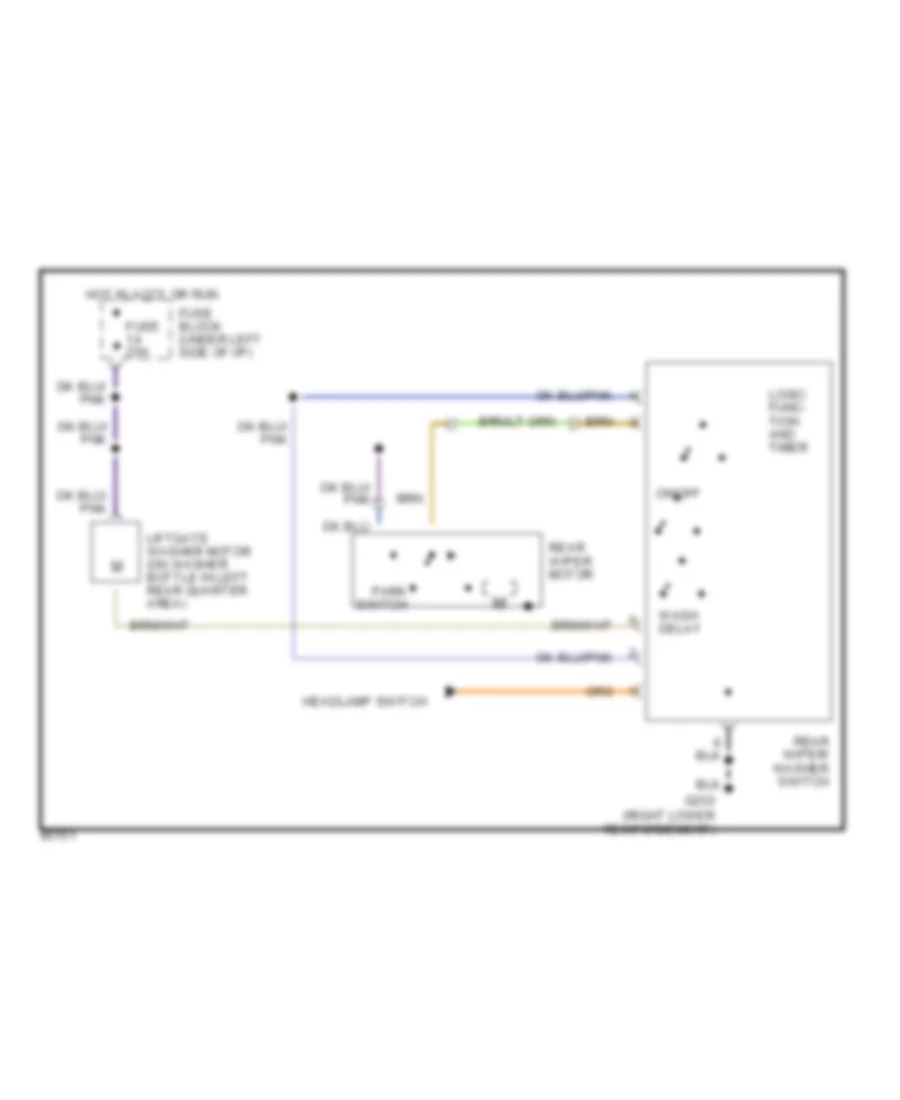

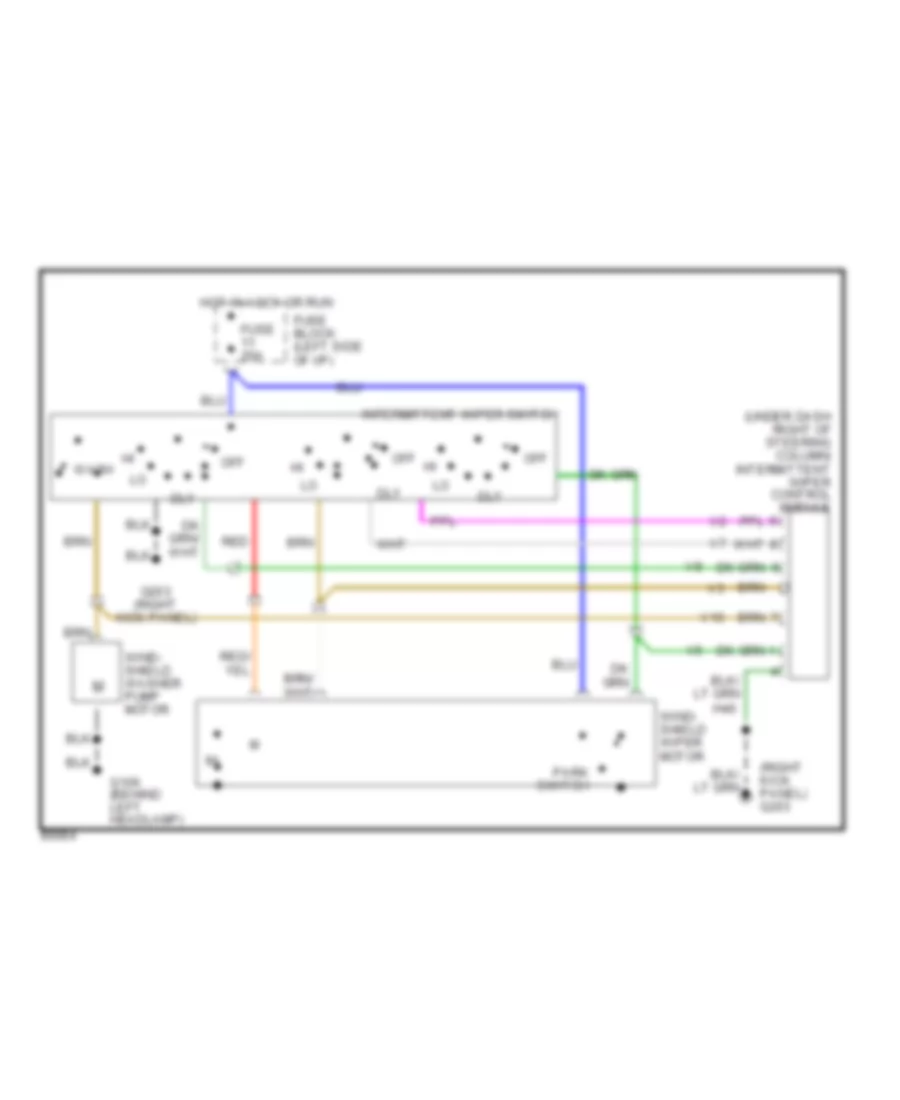

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя Интервала для Dodge Caravan SE 1990 Электросхема стеклоочистителя, дворников и омывателя Интервала для Dodge Caravan SE 1990 - Список элементов: 17 (right kick panel) g203 (under dash right of steering column) intermittent wiper control module 3 Dly Fuse 20a Fuse block (left side of i/p) G106 (behind left headlamp) G203 (right kick panel) Hot in accy or run Intermittent wiper switch Off Park switch Red V10 Wash Wind- shield washer pump motor Wind- shield wiper motor Электросхема заднего стеклоочистителя дворника и омывателя для Dodge Caravan SE 1990 Электросхема заднего стеклоочистителя дворника и омывателя для Dodge Caravan SE 1990 - Список элементов: 12 Fuse 20a Fuse block (under left side of i/p) G203 (right lower reinforcement) Headlamp switch Hot in accy or run Liftgate washer motor (on washer bottle in left rear quarter area) Logic func- tion and timer On/off Park switch Rear wiper motor Rear wiper/ washer switch Wash delay

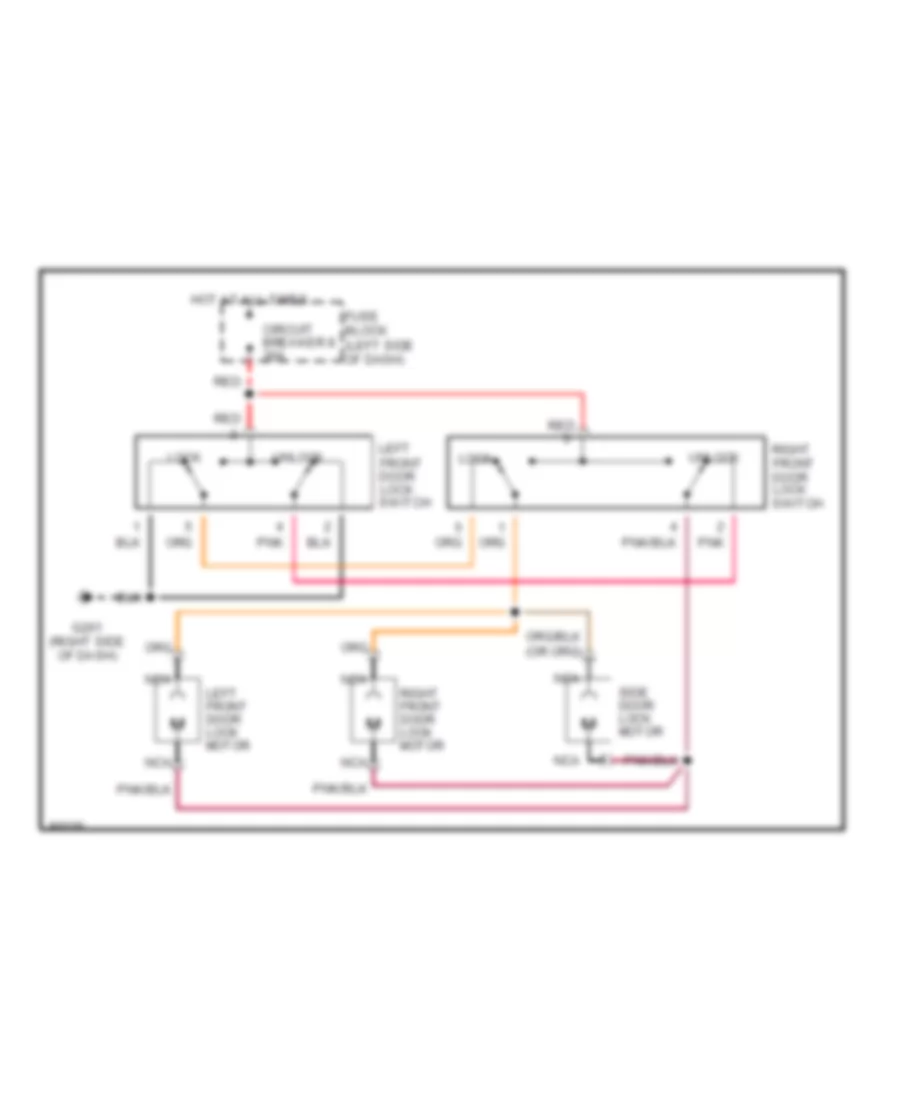

ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Dodge Caravan SE 1990 Электросхема центрального замка для Dodge Caravan SE 1990 - Список элементов: 14 Circuit breaker 8 30a Fuse block (left side of dash) G201 (right side of dash) Hot at all times Left front door lock motor Left front door lock switch Lock Nca Pnk Red Right front door lock motor Right front door lock switch Side door lock motor Unlock
