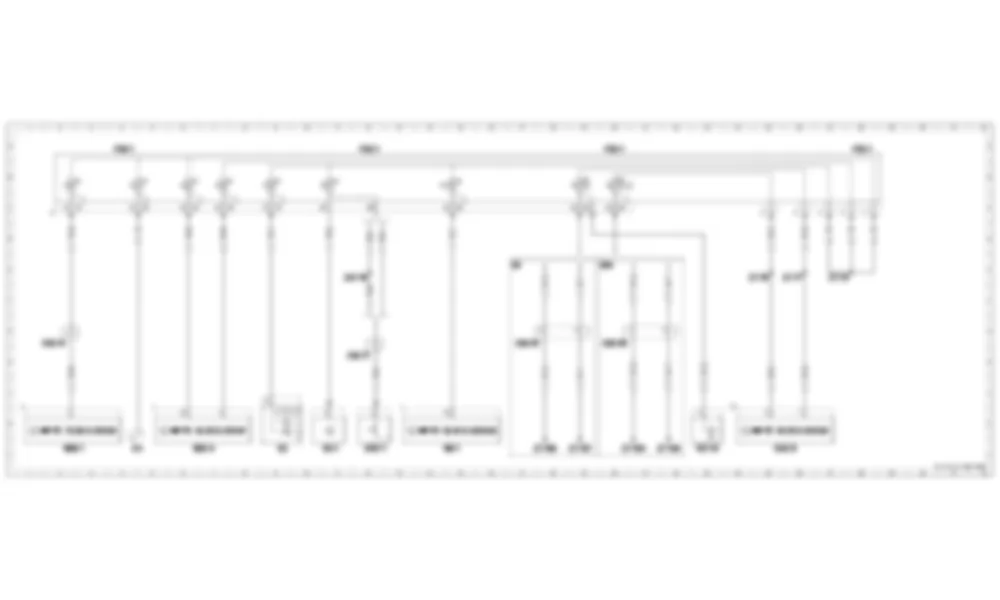

Электросхема Блок предохранителей (9 предохранителей) для Mercedes-Benz Sprinter (W906) 2014–2018
/wiring/w54152400AH.svg.webp "Электросхема Блок предохранителей (9 предохранителей) для Mercedes-Benz Sprinter (W906) 2014–2018")
Список элементов схемы Блок предохранителей (9 предохранителей) для Mercedes-Benz Sprinter (W906) 2014–2018
| F55/1 | Блок предохранителей (1, 9 контактов) | 4A 12A 20A 28A |
| F55/1f1 | Предохранитель блока управления водителя 1 | 2B |
| F55/1f2 | Диагностический разъем предохранитель 2 | 4B |
| F55/1f3 | Предохранитель тормозной системы (клапанов) 3 | 6B |
| F55/1f4 | Предохранитель тормозной системы (нагнетательного насоса) 4 | 7B |
| F55/1f5 | Клемма 87 (5) электродвигателя предохранитель 5 | 19B |
| F55/1f6 | Клемма 87 (6) электродвигателя предохранитель 6 | 20B |
| F55/1f7 | Предохранитель системы очистки фар 7 | 9B |
| F55/1f8 | Проблесковый маячок ATA / предохранитель 8 | 10B |
| F55/1f9/1 | Предохранитель модуля дополнительных указателей поворота 9 | 14B |
| H3/1 | Звуковой сигнал на батарейках | 11L |
| K2 | Реле системы очистки фар | 9L |
| K40/9 | Модуль предохранителей и реле | 25L |
| N9/1 | Дополнительный модуль указателей поворота | 15L |
| N30/4 | Блок управления ESP® | 7L |
| N69/1 | Блок управления передней левой дверью | 2L |
| S157/1 | Переключатель проблескового маячка | 12L |
| U9 | Действительно для двигателя 642 | 17E |
| U64 | Действительно для двигателя 651 | 20E |
| X11 | Диагностический разъем (16-контактный) | 4L |
| X18/77 | MWH [HLS] / электрический разъем 6 кабины | 12H |
| X26/61 | Электрический разъем жгута проводов двигателя | 17H |
| X26/65 | Электрический разъем жгута проводов двигателя 4 | 20H |
| X35/41 | Электрический разъем двери водителя / MWH [HLS] 2 | 2H |
| Y27/13 | Электромагнитный клапан системы рециркуляции выхлопных газов | 23L |
| Z7/74 | Tml. 30 соединительная втулка | 27E |
| Z7/76 | Соединительная муфта цепи 87 | 25E |
| Z7/77 | Соединительная муфта цепи 87 | 26E |
| Z7/108 | Соединительная муфта цепи 87 | 22L |
| Z7/109 | Соединительная муфта цепи 87 | 20L |
| Z7/157 | Цепь 87 (1) соединительная муфта | 19L |
| Z7/158 | Цепь 87 (2) соединительная муфта | 18L |
| Z47/16 | Проблесковый маячок с соединительной муфтой 30 цепи звуковой последовательности | 12E |

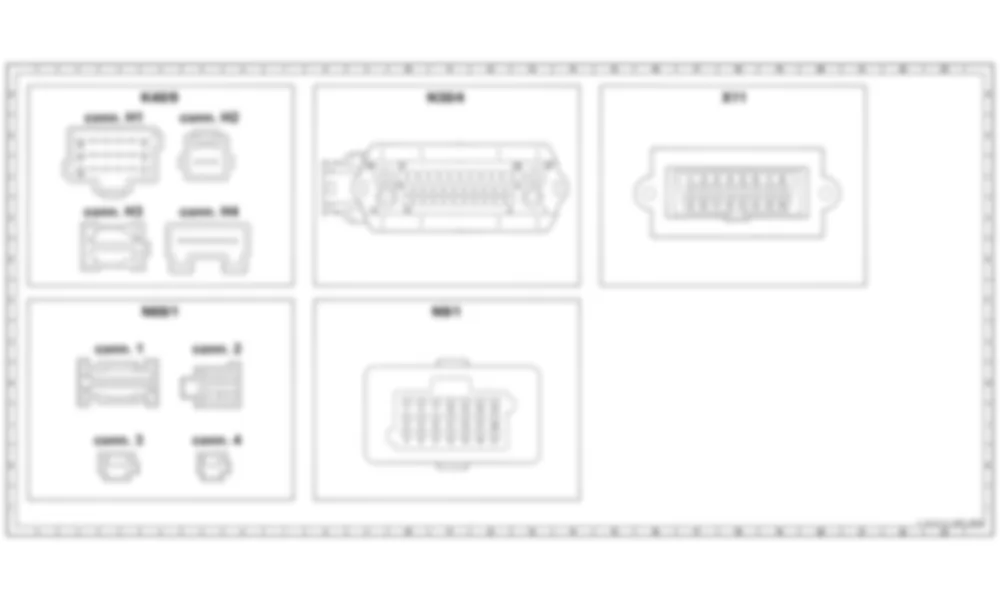

/wiring/c54152400AH.svg.webp "Распиновка разъемов схемы Блок предохранителей (9 предохранителей) для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906d5421114706.jpg.webp "Где находится F55/1 - Блок предохранителей (1, 9 контактов) - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906d5415113206.jpg.webp "Где находится F55/1 - Блок предохранителей (1, 9 контактов) - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906mb00808.jpg.webp "Где находится K2 - Реле системы очистки фар - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_6988.jpg.webp "Где находится K2 - Реле системы очистки фар - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906d5415113306.jpg.webp "Где находится K2 - Реле системы очистки фар - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_7002.jpg.webp "Где находится K2 - Реле системы очистки фар - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906hls.jpg.webp "Где находится Z7/74 - Tml. 30 соединительная втулка - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_6965.jpg.webp "Где находится Z7/74 - Tml. 30 соединительная втулка - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906d0019153709.jpg.webp "Где находится Z7/74 - Tml. 30 соединительная втулка - для Mercedes-Benz Sprinter (W906) 2014–2018")
