Электросхема Блок управления автоматической системой кондиционирования (AAC) для Mercedes-Benz C-class (W204) 2007—2014
Список элементов схемы Блок управления автоматической системой кондиционирования (AAC) для Mercedes-Benz C-class (W204) 2007—2014
| A0 | Клавиша цветового кода | 80A |
| A9 | Компрессор хладагента | 31L 36L |
| A9/7 | Компрессор хладагента with magnetic clutch | 38L |

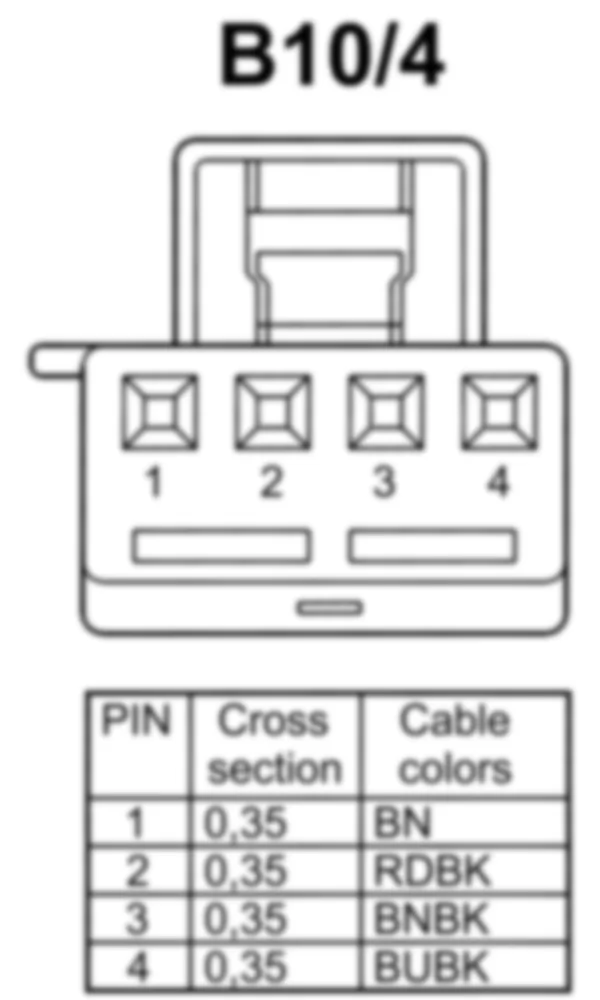

| B10/4 | Датчик температуры салона | 45L |
| B10/38 | Датчик температуры воздуха на выходе из заднего пространства для ног | 79L |
| B12 | Датчик давления хладагента | 40L |
| B31 | Датчик выбросов | 41L |
| B82 | Датчик влажности / температуры в салоне | 27L |
| E10/1 | Подсветка символа левого центрального отверстия для выпуска воздуха | 50L |
| E10/1x1 | Электрический разъем для подсветки символа центрального дефлектора | 50J |
| E10/2 | Подсветка символа воздуховода спереди слева | 52L |
| E10/3 | Подсветка символа переднего правого воздуховода | 54L |
| E10/4 | Подсветка символа правого центрального отверстия для выпуска воздуха | 51L |
| E10/5 | Подсветка символа заднего воздуховода | 77L |
| E10/5x1 | Электрический разъем подсветки символа заднего дефлектора | 77J |
| F34 | Блок предохранителей в салоне | 57L |
| F34f119 | Предохранитель 119 | 55K |
| M2/1 | Электродвигатель заднего вентилятора | 68L |
| M2/1x1 | Электродвигатель заднего вентилятора electrical connector | 67J |
| N10/1 | Передний блок управления SAM с модулем предохранителей и реле | 3L 11L 19L |
| N10/1f12 | Предохранитель 12 | 1K |
| N10/2 | Задний блок управления SAM с модулем предохранителей и реле | 63L |
| N10/2f43 | Предохранитель 43 | 62L |
| N22/4 | Блок управления заднего автоматического кондиционера | 73L |
| N22/7 | Блок управления и управления автоматическим кондиционером | 4A 12A 20A 28A 36A 44A 52A 61A 69A 76A |
| N22/7s1 | Кнопка обогрева заднего стекла | 3A |
| N22/7s2 | Кнопка режима рециркуляции воздуха | 9A |
| N70/3 | Электроника потолочного пульта управления | 23L |
| N70/3b1 | Датчик температуры салона with integrated fan | 24L |
| U12 | Действительно для автомобилей с левым рулем | 3C 10E 42H 59H |
| U13 | Действительно для автомобилей с правым рулем | 3D 10E 42J 59H |
| U57 | Действительно для модели 204.2 | 65H |
| U58 | Действительно для модели 204.0 | 65H |
| U59 | Действительно для модели 204.9 | 65H |
| U74 | Действительно для дизельных двигателей | 10E 10F |
| U75 | Действительно для бензиновых двигателей. | 10F |
| U1018 | Действительно для бензинового двигателя 276 | 35E |
| U111 | Действительно для потолочной панели управления без CAN | 22G |
| U152 | Действительно для бензинового двигателя 156 | 29E |
| U157 | Действительно для двигателя внутреннего сгорания 272 DE | 33E |
| U169 | Действительно для бензинового двигателя 271 DE | 33F 35E |
| U328 | Действительно для подсветки символа выхода воздуха | 50E 74D |
| U329 | Действительно без подсветки символа выхода воздуха | 73D |
| U486 | Действительно для компрессора хладагента | 35H |
| U487 | Действительно для компрессора хладагента with magnetic clutch | 37H |
| U617 | Датчик влажности / температуры в салоне | 16H 17H 18H 26E |
| U739 | Действительно для бензинового двигателя 271 Система непрерывного впрыска топлива (электронная) | 33E |
| U740 | Действительно для дизельного двигателя 646 | 32E |
| U819 | Действительно для бензинового двигателя 272 | 33E |
| U880 | Действительно для дизельного двигателя 642 | 28E |
| U948 | Действительно для дизельного двигателя 651 | 33F 35E |
| W15/5 | Точка заземления в пространстве для ног слева | 4E 43L 59L |
| W15/7 | Точка заземления в пространстве для ног справа | 4E 43L 59L |
| W16/3 | Точка заземления левого основного монтажного отсека | 11G |
| W16/5 | Точка заземления электроники левого основного монтажного отсека | 11G |
| W18 | Точка заземления поперечины переднего левого сиденья | 65L |
| W18/3 | Точка заземления поперечины переднего левого сиденья 2 | 65L |
| X15/12 | Электрический разъем датчика температуры в салоне / кабине автомобиля | 44H |
| X18/35 | Электрический разъем панели приборов и пола автомобиля | 66G 68G 76G |
| X26 | Электрический разъем жгута проводов салона и двигателя | 28H 30H 32H 34H 37H |
| X30/32 | Электрический разъем распределителя напряжения CAN в салоне левого пола | 48L |
| X226 | Электрический разъем / датчик запотевания | 26H |
| Z6/85 | Муфта соединителя заземления датчика | 2E 45E 78E |
| Z7/21 | Соединительная муфта цепи кондиционирования 30 | 7G 15E 69E |
| Z50/1 | Цепь 58d соединительной муфты панели приборов | 5G 53G |
| Z50/3 | Контур 31, соединительная муфта панели приборов | 42G 52G |
| Z50/38 | Соединительная муфта / контур кондиционирования 31 | 7E 16E |
| Z68/3 | Гильза разъема линии заземления шины LIN в салоне автомобиля | 7G 17E 70E |
| Z68/11 | Гильза разъема линии заземления шины LIN заднего кондиционера | 71L 74L |
| Z81/11 | Соединительная муфта цепи кондиционирования воздуха 58d | 75G |
| CAN B | CAN в салоне | 48K |
