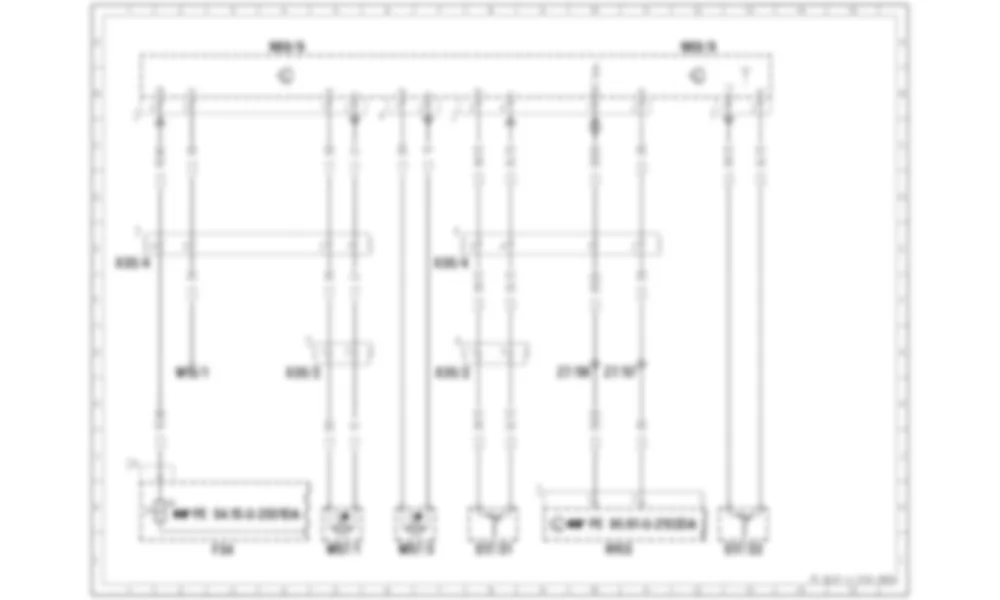

Электросхема Блок управления Keyless Go правой задней двери для Mercedes-Benz E-class (W211) 2002—2009
Список элементов схемы Блок управления Keyless Go правой задней двери для Mercedes-Benz E-class (W211) 2002—2009
| Item |
Designation |
Coordinates |
| F34 |
Блок предохранителей в салоне |
3L |
| F34f24 |
Предохранитель 24 |
1K |
| M57/1 |
Электромотор ассистента открывания передней правой двери |
5L |
| M57/3 |
Электродвигатель заднего правого ассистента открывания |
6L |
| N69/9 |
Блок управления Keyless Go правой задней двери |
4A
12A |
| N102 |
Задний модуль Модуль управления Keyless Go |
10L |
| S17/21 |
Выключатель ручки правой двери |
8L |
| S17/22 |
Выключатель ручки правой задней двери |
13L |
| W15/1 |
Земля (пространство для ног справа) |
2H |
| X35/2 |
Точка разделения правой передней двери |
4H
7H |
| X35/4 |
Точка разделения правой задней двери |
1E
7E |
| Z7/56 |
Гильза разъема шины управления Keyless Go (+ сигнал) |
9G |
| Z7/57 |
Гильза разъема шины управления Keyless Go (- сигнал) |
10G |

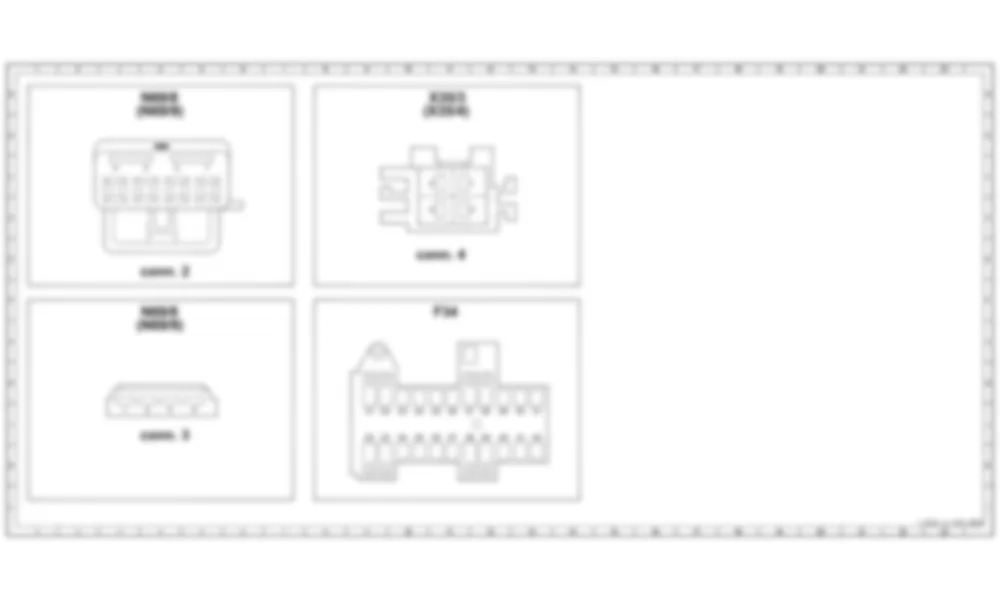

Распиновка разъемов схемы Блок управления Keyless Go правой задней двери для Mercedes-Benz E-class (W211) 2002—2009
Расположение элементов для Mercedes-Benz E-class (W211) 2002—2009
Где находится - F34 - Блок предохранителей в салоне - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - F34 - Блок предохранителей в салоне - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - F34f24 - Предохранитель 24 - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - F34f24 - Предохранитель 24 - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - M57/1 - Электромотор ассистента открывания передней правой двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - M57/1 - Электромотор ассистента открывания передней правой двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - M57/3 - Электродвигатель заднего правого ассистента открывания - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - M57/3 - Электродвигатель заднего правого ассистента открывания - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N102 - Задний модуль Модуль управления Keyless Go - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N102 - Задний модуль Модуль управления Keyless Go - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N102 - Задний модуль Модуль управления Keyless Go - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N102 - Задний модуль Модуль управления Keyless Go - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N69/9 - Блок управления Keyless Go правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N69/9 - Блок управления Keyless Go правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - N69/9 - Блок управления Keyless Go правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - S17/21 - Выключатель ручки правой двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - S17/21 - Выключатель ручки правой двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - S17/22 - Выключатель ручки правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - S17/22 - Выключатель ручки правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - W15/1 - Земля (пространство для ног справа) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - W15/1 - Земля (пространство для ног справа) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - W15/1 - Земля (пространство для ног справа) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - X35/2 - Точка разделения правой передней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - X35/2 - Точка разделения правой передней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - X35/4 - Точка разделения правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - X35/4 - Точка разделения правой задней двери - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - Z7/56 - Гильза разъема шины управления Keyless Go (+ сигнал) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - Z7/56 - Гильза разъема шины управления Keyless Go (+ сигнал) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - Z7/57 - Гильза разъема шины управления Keyless Go (- сигнал) - для Mercedes-Benz E-class (W211) 2002—2009
Где находится - Z7/57 - Гильза разъема шины управления Keyless Go (- сигнал) - для Mercedes-Benz E-class (W211) 2002—2009
