Электросхема Блок управления сиденьем переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Список элементов схемы Блок управления сиденьем переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Item	Designation	Coordinates
A0	Клавиша цветового кода	32L
M28/1	Электродвигатель регулировки вперед / назад сиденья переднего пассажира	16L
M28/2	Электродвигатель регулировки высоты сиденья переднего пассажира	14L
M28/3	Электродвигатель регулировки наклона сиденья переднего пассажира	12L
M28/5	Электродвигатель регулировки наклона спинки сиденья переднего пассажира	9L
N10/2	Задний блок управления SAM с модулем предохранителей и реле	2L
N10/2f64	Предохранитель 64	2L
N32/2	Блок управления сиденьем переднего пассажира	4A 12A 20A
N32/24	Блок управления регулировки поясничного подпора сиденья переднего пассажира	19L
U12	Действительно для автомобилей с левым рулем	5C
U13	Действительно для автомобилей с правым рулем	5C
W18/1	Точка заземления центральной задней поперечины	5F
W19/1	Точка заземления поперечины правого переднего сиденья	5E
X30/32	Электрический разъем распределителя напряжения CAN в салоне левого пола	6L
X30/33	Электрический разъем распределителя напряжения CAN в салоне правого пола	6L
CAN B	CAN в салоне	6K

Распиновки разъемов для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема M28/1 - Электродвигатель регулировки вперед / назад сиденья переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

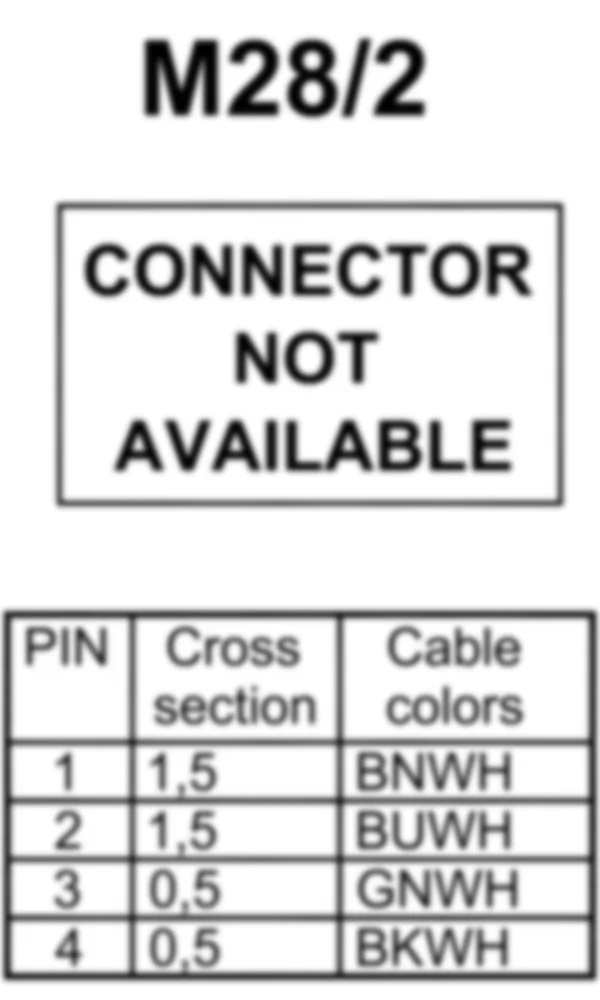

Распиновка разъема M28/2 - Электродвигатель регулировки высоты сиденья переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема M28/3 - Электродвигатель регулировки наклона сиденья переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема M28/5 - Электродвигатель регулировки наклона спинки сиденья переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема N10/2 - Задний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема N32/2 - Блок управления сиденьем переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема N32/24 - Блок управления регулировки поясничного подпора сиденья переднего пассажира для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола для Mercedes-Benz SLK-class (R172) 2011-2020

Распиновка разъема X30/33 - Электрический разъем распределителя напряжения CAN в салоне правого пола для Mercedes-Benz SLK-class (R172) 2011-2020

Расположение элементов для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/1 - Электродвигатель регулировки вперед / назад сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/1 - Электродвигатель регулировки вперед / назад сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/2 - Электродвигатель регулировки высоты сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/2 - Электродвигатель регулировки высоты сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/3 - Электродвигатель регулировки наклона сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - M28/3 - Электродвигатель регулировки наклона сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N32/2 - Блок управления сиденьем переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N32/2 - Блок управления сиденьем переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N32/24 - Блок управления регулировки поясничного подпора сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - N32/24 - Блок управления регулировки поясничного подпора сиденья переднего пассажира - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - W18/1 - Точка заземления центральной задней поперечины - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - W18/1 - Точка заземления центральной задней поперечины - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - W19/1 - Точка заземления поперечины правого переднего сиденья - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - W19/1 - Точка заземления поперечины правого переднего сиденья - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - X30/33 - Электрический разъем распределителя напряжения CAN в салоне правого пола - для Mercedes-Benz SLK-class (R172) 2011-2020

Где находится - X30/33 - Электрический разъем распределителя напряжения CAN в салоне правого пола - для Mercedes-Benz SLK-class (R172) 2011-2020
