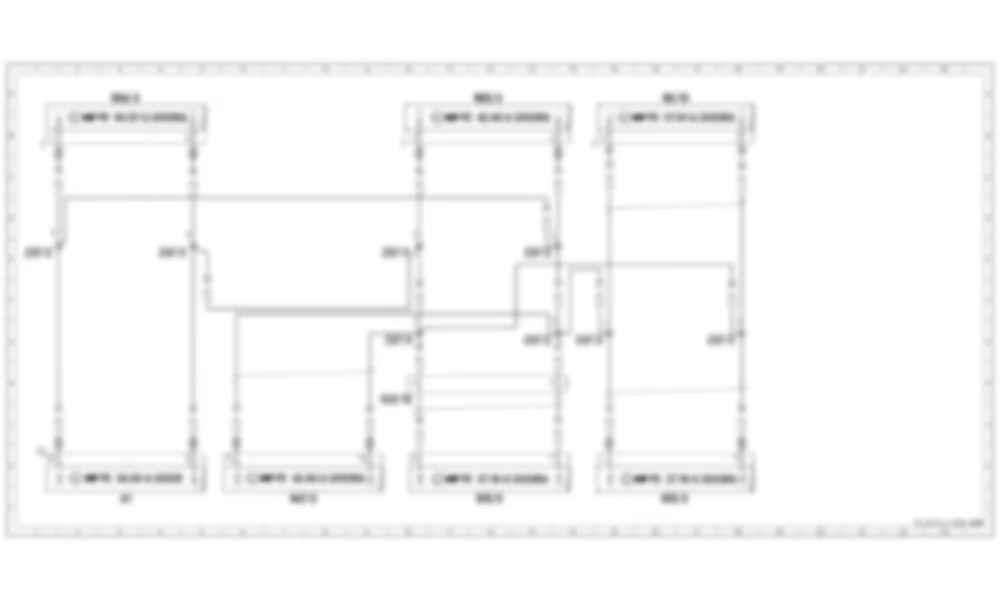

Электросхема CAN-шина - двигатель для Mercedes-Benz SL-class (R170) 1996—2004
Список элементов схемы CAN-шина - двигатель для Mercedes-Benz SL-class (R170) 1996—2004
| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
3L |
| N3/10 |
Модуль управления ME-SFI [ME] |
16A |
| N15/3 |
Модуль управления ETC [EGS] |
16L |
| N15/5 |
Блок управления электронным блоком рычага селектора |
12L |
| N47-5 |
Модуль управления ESP и BAS |
7L |
| N54/3 |
Модуль управления радиочастотным DAS [FBS] |
3A |
| N65/3 |
Модуль управления вакуумным насосом усилителя тормозов |
12A |
| X22/12 |
Разъем двигателя / шасси / ETC [EGS] |
9J |
| Z37/2 |
Соединительная муфта шины CAN (нижняя) |
1E
13E
13G
14G |
| Z37/3 |
Соединительная втулка шины CAN (высокий) |
4E
9E
9G
17G |

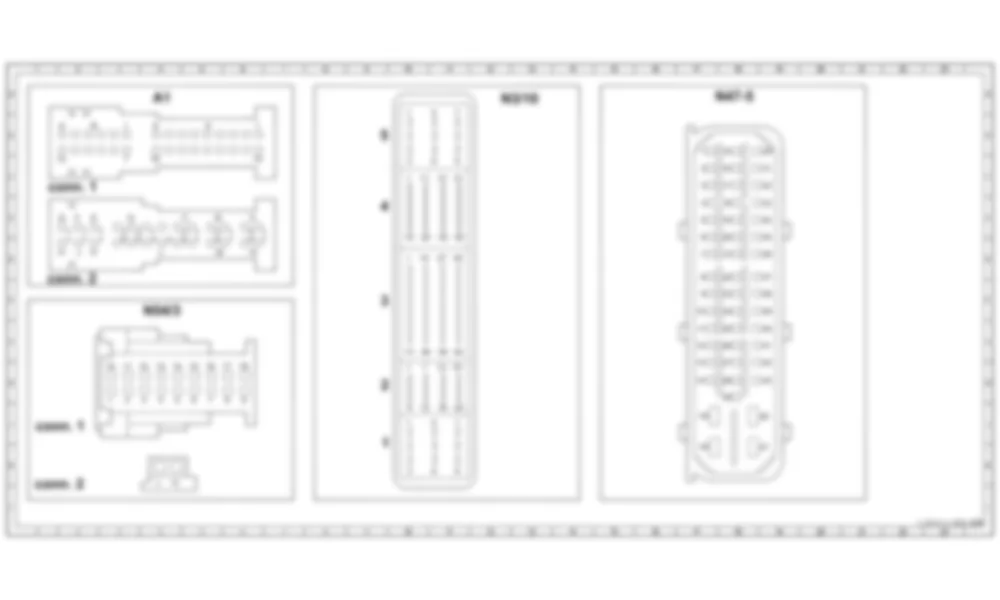

Распиновка разъемов схемы CAN-шина - двигатель для Mercedes-Benz SL-class (R170) 1996—2004
Расположение элементов для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument cluster On dash forward of steering column - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument cluster On dash forward of steering column - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Left turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Left turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Right turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Right turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - High beam indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - High beam indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Fuel reserve indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Fuel reserve indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Generator charge indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Generator charge indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Brake pad wear indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Brake pad wear indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument illumination On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument illumination On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Seat belt reminder lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Seat belt reminder lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low ECL indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low ECL indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low engine oil level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low engine oil level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low windshield washer fluid level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Low windshield washer fluid level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Exterior lamp failure indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Exterior lamp failure indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - SRS MIL and control On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - SRS MIL and control On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ASR warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ASR warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ASR MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ASR MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - CHECK ENGINE MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - CHECK ENGINE MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - EA warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - EA warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Steering lock warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Steering lock warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ESP warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ESP warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - EPC MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - EPC MIL On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Warning buzzer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Warning buzzer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Audible turn signal indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Audible turn signal indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Main odometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Main odometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ECT gauge On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - ECT gauge On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Fuel level gauge On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Fuel level gauge On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Outside temperature indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Outside temperature indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Tachometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Tachometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Electronic clock On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Electronic clock On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Electronic speedometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Electronic speedometer On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Gear indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Gear indicator On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument illumination rheostat On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Instrument illumination rheostat On dash forward of steering column (part of A1) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Knock sensor Left side of engine block beneath intake manifold - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - A1 - Knock sensor Left side of engine block beneath intake manifold - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N15/3 - Transmission control module On plate at front of passengers footwell. Plate shown folded outward - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N15/5 - Electronic selector lever module control module Beneath center console part of shifter lever - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N3/10 - Engine control module (ME-SFI) Right rear of engine compartment - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N3/10 - Engine control module (ME-SFI) Right rear engine compartment - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N54/3 - Radio frequency DAS control module Behind instrument cluster above steering column - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - N65/3 - Brake booster vacuum pump control module At left front wheel hub - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - X22/12 - Engine/chassis/ETC connector On plate at front of passengers footwell. Plate shown folded outward - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - Z37/2 - CAN-engine-bus (L) solder splice Center rear of engine compartment in thick harness on front of fire wall (not visible in photo) - для Mercedes-Benz SL-class (R170) 1996—2004
Где находится - Z37/3 - CAN-engine-bus (H) solder splice Center rear of engine compartment in thick harness on front of fire wall (not visible in photo) - для Mercedes-Benz SL-class (R170) 1996—2004
