Электросхема для Smart Fortwo (W451) 2007–2014

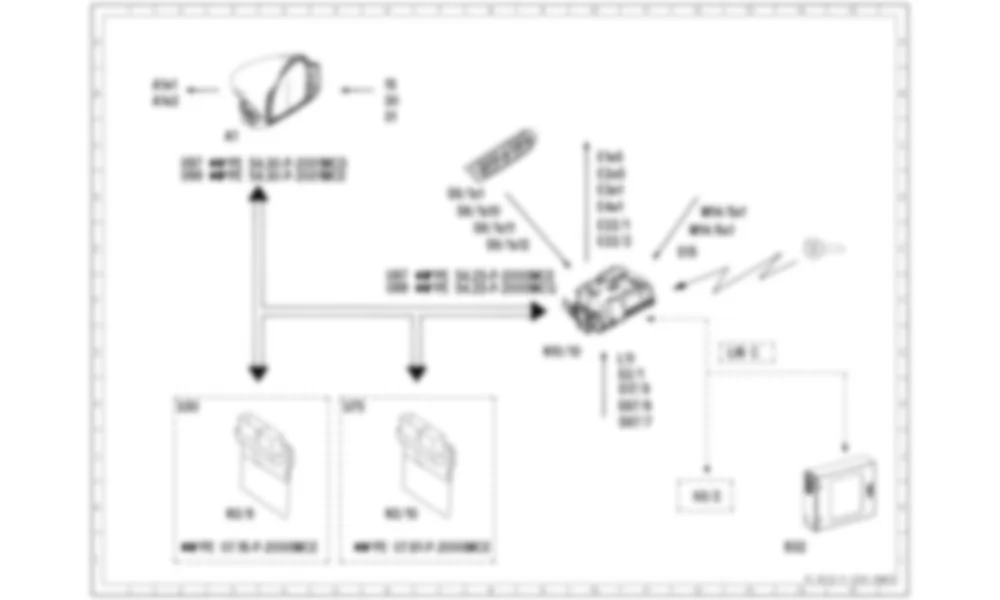

Список элементов схемы для Smart Fortwo (W451) 2007–2014

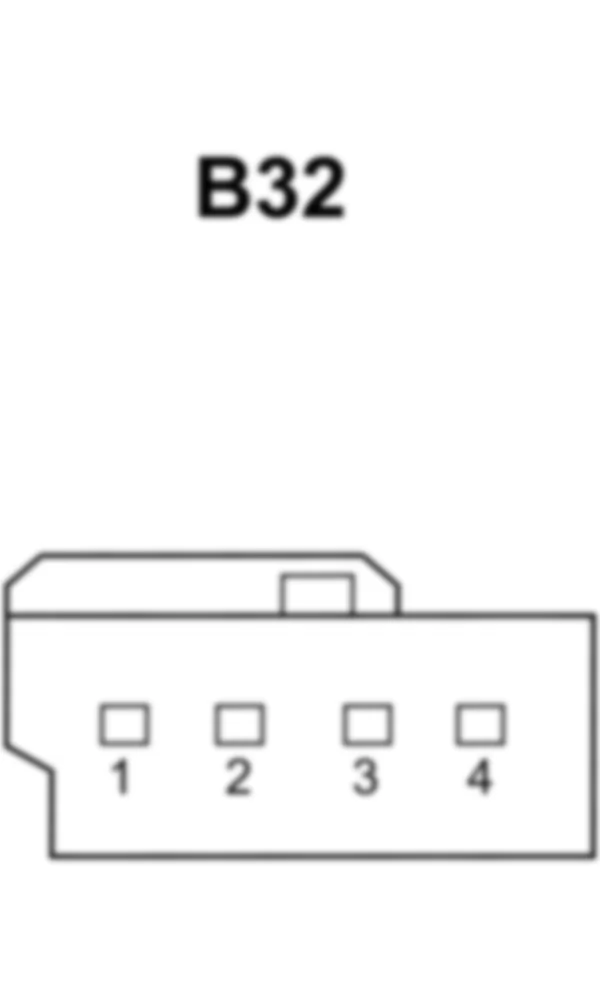

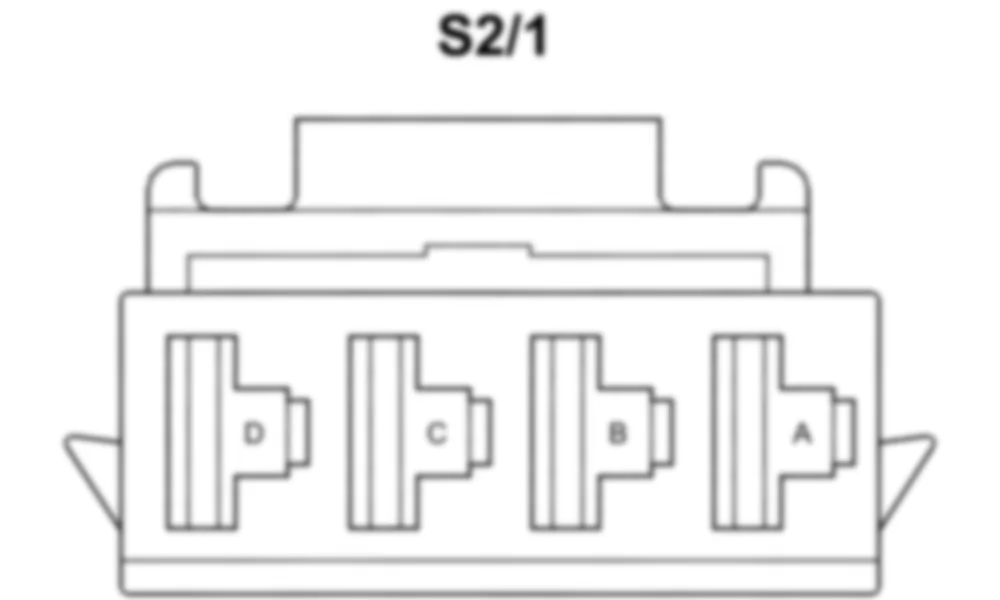

| A1 | Приборный щиток | 3C |
| A1e1 | Контрольная лампа левого переключателя | 2B |
| A1e2 | Контрольная лампа правого указателя поворота | 2B |
| B32 | СВЧ датчик | 14L |
| E1e5 | Лампа указателя поворота левого поворота | 10C |
| E2e5 | Лампа правого указателя поворота | 10C |
| E3e1 | Лампа указателя поворота левого поворота | 10D |
| E4e1 | Лампа правого указателя поворота | 10D |
| E22/1 | Левая дополнительная лампа указателя поворота | 10D |
| E22/2 | Правый дополнительный указатель поворота | 10E |
| H3/2 | Сирена сигнализации с датчиком наклона | 12K |
| L11 | Катушка транспондера | 11G |
| M14/5s1 | Микровыключатель правой двери CL [ZV] | 12D |
| M14/6s1 | Микровыключатель левой двери CL [ZV] | 12D |
| N3/9 | Блок управления CDI | 3K |
| N3/10 | Блок управления ME-SFI [ME] | 6K |
| N10/10 | Блок управления SAM | 9G |
| S2/1 | Выключатель зажигания / стартера | 11G |
| S6/1s1 | Выключатель аварийной сигнализации | 8D |
| S6/1s10 | Выключатель защиты от буксировки / внутренней защиты | 8D |
| S6/1s11 | Переключатель внутренней разблокировки CL [ZV] | 8D |
| S6/1s12 | Переключатель внутреннего замка CL [ZV] | 8E |
| S15 | Выключатель дистанционного открывания багажника | 12E |
| S17/8 | Микровыключатель поворотного тумблера крышки багажника | 11G |
| S87/6 | Микровыключатель поворотного тумблера правой двери | 11H |
| S87/7 | Микровыключатель поворотного тумблера левой двери | 11H |
| U30 | Действительно для дизельных двигателей | 2H |
| U75 | Действительно для бензиновых двигателей. | 5H |
| U97 | Не действует для модели 451.334 / 380/480 | 2C 6E |
| U98 | Действительно для модели 451.334 / 380/480 | 2C 6F |
![Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Smart Fortwo (W451) 2007–2014](/images2/merc/451/wiring/N3_10.svg.webp "Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Smart Fortwo (W451) 2007–2014")
![Где находится M14/5s1 - Микровыключатель правой двери CL [ZV] - для Smart Fortwo (W451) 2007–2014](/images2/merc/451/wiring/451IMG_m14_6s1_S80.jpg.webp "Где находится M14/5s1 - Микровыключатель правой двери CL [ZV] - для Smart Fortwo (W451) 2007–2014")
