Электросхемы, Распиновки разъемов, Расположение элементов системы Функциональная электрическая схема цепи охлаждения силовой электроники для Mercedes-Benz S-class (W221) 2005—2013 – MODEL 221.095 /195 with ENGINE 272.974 Hybrid

    HomeMercedes BenzMercedes-Benz S-class (W221) 2005—2013Mercedes-Benz S-class (W221) 2005—2013 - Системы - оборудование и инструменты
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

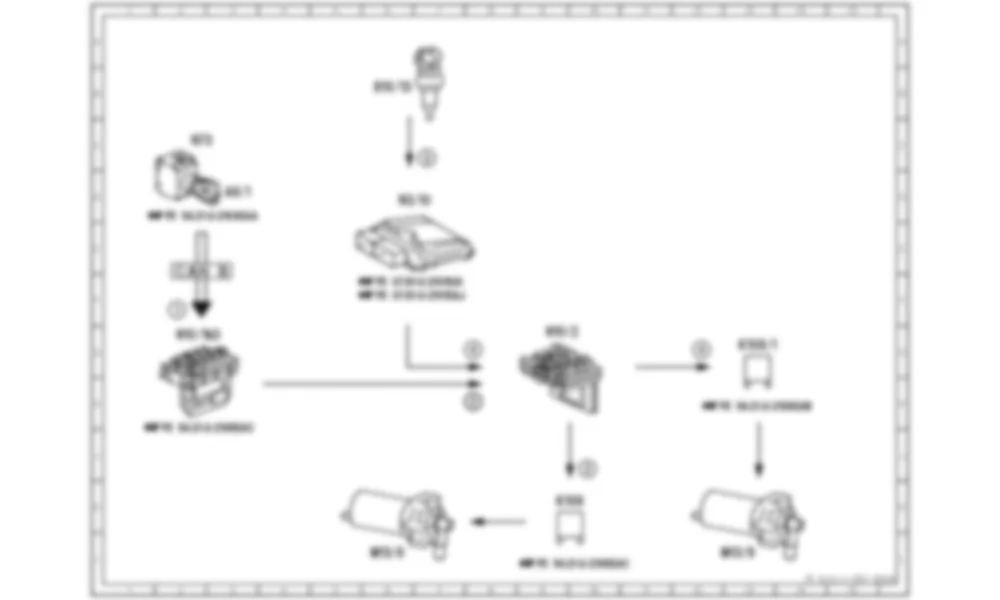

Электросхема Функциональная электрическая схема цепи охлаждения силовой электроники для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Функциональная электрическая схема цепи охлаждения силовой электроники для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
A8/1  Ключ передатчика 3D
B10/13  Датчик температуры низкотемпературного контура 6B
K108  Реле циркуляционного насоса силовой электроники 1 9K
K108/1 Реле циркуляционного насоса 2 силовой электроники 13G
M13/8  Циркуляционный насос силовой электроники 1 6L
M13/9 Циркуляционный насос силовой электроники 2 13L
N3/10  Блок управления ME-SFI [ME] 6D
N10/1kD Контур 15 (2) / 1 запасное реле (переключающий контакт) 2F
N10/2 Задний блок управления SAM с модулем предохранителей и реле 9F
N73 Блок управления EIS [EZS] 2C
CAN B  CAN в салоне 2E
1  Цепь 15, состояние ВКЛ. 2F
2  Реле циркуляционного насоса силовой электроники 1 ON, request 8H
10J
3  Датчик температуры низкотемпературного контура, status 7C
4  Реле циркуляционного насоса 2 силовой электроники ON, request 8G
12G

Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013



Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013



Где находится - B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013

Где находится B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013

Где находится B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013

Где находится B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013

Где находится B10/13 - Датчик температуры низкотемпературного контура - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108 - Реле циркуляционного насоса силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013

Где находится K108/1 - Реле циркуляционного насоса 2 силовой электроники - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/8 - Циркуляционный насос силовой электроники 1 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M13/9 - Циркуляционный насос силовой электроники 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>
