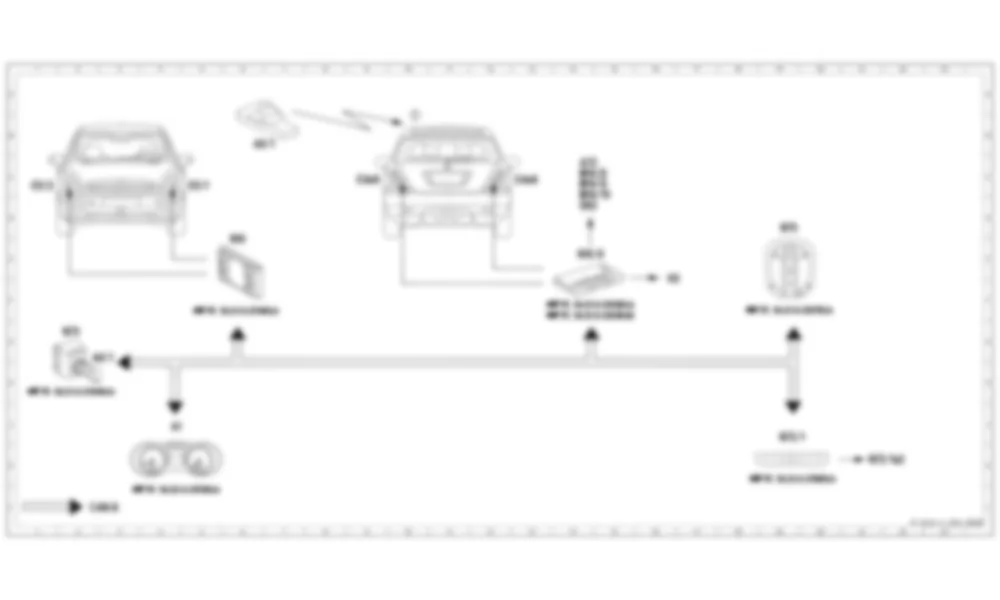

Электросхема Функциональная схема электрической системы противоугонной сигнализации (ATA) для Mercedes-Benz R-class (W251) 2005—2020
Список элементов схемы Функциональная схема электрической системы противоугонной сигнализации (ATA) для Mercedes-Benz R-class (W251) 2005—2020
| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
4J |
| A8/1 |
Ключ передатчика |
2G
6B |
| A72 |
Блокировка задней двери |
14C |
| E3e9 |
Левый стоп-сигнал, задний фонарь, стояночный фонарь и боковой габаритный фонарь |
9C |
| E4e9 |
Правый стоп-сигнал, задний фонарь, стояночный фонарь и боковой габаритный фонарь |
13C |
| E5/1 |
Левая противотуманная фара |
5C |
| E5/2 |
Правая противотуманная фара |
1C |
| H3 |
Звуковой сигнал тревоги |
16F |
| M14/8 |
Электродвигатель CL левой задней двери |
14C |
| M14/9 |
Электродвигатель CL правой задней двери |
14C |
| M14/10 |
Электродвигатель лючка топливного бака CL |
14D |
| N10 |
Передний блок управления SAM |
6E |
| N10/8 |
Задний модуль управления SAM |
14E |
| N70 |
Модуль управления потолочной панелью управления |
19D |
| N72/1 |
Модуль управления верхней панели управления |
19J |
| N72/1e2 |
Индикатор функции ATA [EDW] |
21K |
| N73 |
Модуль управления DI |
2G |
| S62 |
ATA [EDW] выключатель капота |
14D |
Расположение элементов для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A1 - Приборный щиток - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A1 - Приборный щиток - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A72 - Блокировка задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A72 - Блокировка задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A8/1 - Ключ передатчика - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - A8/1 - Ключ передатчика - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - H3 - Звуковой сигнал тревоги - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - H3 - Звуковой сигнал тревоги - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - H3 - Звуковой сигнал тревоги - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M14/8 - Электродвигатель CL левой задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M14/8 - Электродвигатель CL левой задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M14/9 - Электродвигатель CL правой задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M14/9 - Электродвигатель CL правой задней двери - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10 - Передний блок управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10 - Передний блок управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10 - Передний блок управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10/8 - Задний модуль управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10/8 - Задний модуль управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N10/8 - Задний модуль управления SAM - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N70 - Модуль управления потолочной панелью управления - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N70 - Модуль управления потолочной панелью управления - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N72/1 - Модуль управления верхней панели управления - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N72/1 - Модуль управления верхней панели управления - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N72/1e2 - Индикатор функции ATA [EDW] - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N72/1e2 - Индикатор функции ATA [EDW] - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N73 - Модуль управления DI - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N73 - Модуль управления DI - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N73 - Модуль управления DI - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - S62 - ATA [EDW] выключатель капота - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - S62 - ATA [EDW] выключатель капота - для Mercedes-Benz R-class (W251) 2005—2020
