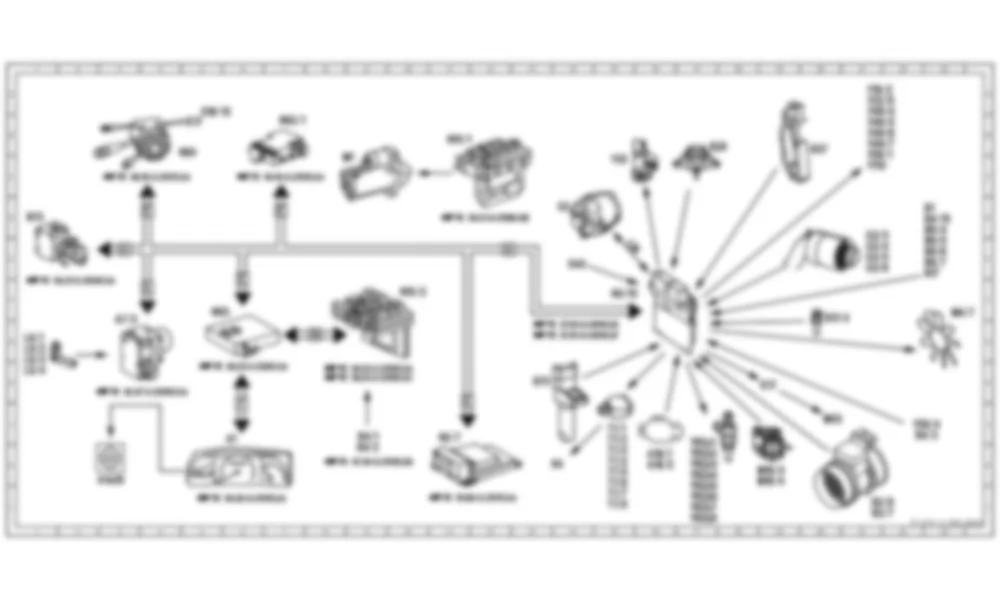

| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
6J |
| A1e26 |
"ПРОВЕРИТЬ ДВИГАТЕЛЬ" МИЛ |
2K |
| A7/3 |
Гидравлический блок системы тяги |
3F |
| A16/1 |
Датчик детонации 1 правый |
16K |
| A16/2 |
Левый датчик детонации 2 |
16K |
| B1 |
Датчик температуры масла |
23D |
| B2/6 |
Левый пленочный датчик массового расхода воздуха |
21L |
| B2/7 |
Правый пленочный датчик массового расхода воздуха |
21L |
| B4/1 |
Левый датчик уровня топлива |
9J |
| B4/2 |
Датчик уровня топлива правый |
9J |
| B4/3 |
Датчик давления в топливном баке |
22J |
| B4/15 |
Датчик давления топлива |
23D |
| B6/4 |
Датчик Холла левого впускного распредвала |
23D |
| B6/5 |
Датчик Холла впускного распредвала правый |
23D |
| B6/6 |
Датчик Холла левого распредвала выпускных клапанов |
23E |
| B6/7 |
Датчик Холла правого выпускного распредвала |
23E |
| B11/4 |
Датчик температуры охлаждающей жидкости |
20F |
| B17 |
Датчик температуры всасываемого воздуха |
23E |
| B28 |
Датчик давления |
17B |
| B37 |
Датчик педали акселератора |
20B |
| B70 |
Датчик Холла коленчатого вала |
13H |
| G2 |
Генератор |
14C |
| G3/3 |
Левый датчик O2 перед TWC [KAT] |
21D |
| G3/4 |
Правый датчик O2 перед TWC [KAT] |
21D |
| G3/5 |
Левый датчик O2 после TWC [KAT] |
21E |
| G3/6 |
Правый датчик O2 после TWC [KAT] |
21E |
| K17 |
Реле впрыска воздуха |
19H |
| L6/1 |
Датчик частоты вращения передний левый |
1G |
| L6/2 |
Датчик оборотов передний правый |
1G |
| L6/3 |
Левый задний датчик частоты вращения |
1G |
| L6/4 |
правый задний датчик оборотов |
1G |
| M1 |
Стартер |
9B |
| M4/7 |
Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением |
23F |
| M16/3 |
Привод переднего дроссельного клапана |
19K |
| M16/4 |
Привод заднего дросселя |
19K |
| M33 |
Электрический воздушный насос |
20J |
| N2/7 |
Блок управления удерживающими системами |
11J |
| N3/10 |
Блок управления ME-SFI [ME] |
15F |
| N10/1 |
Передний блок управления SAM с модулем предохранителей и реле |
11B |
| N10/2 |
Задний блок управления SAM с модулем предохранителей и реле |
10F |
| N73 |
Блок управления EIS [EZS] |
1D |
| N80 |
Модуль рулевой колонки |
5B |
| N82/1 |
Блок управления бортовой сети автомобиля |
7A |
| N93 |
Блок управления центральным шлюзом |
5F |
| R4 |
Свечи зажигания |
14K |
| S16/13 |
Переключатель селектора передач DIRECT SELECT |
5A |
| S43 |
Переключатель проверки уровня масла |
14E |
| T1/1 |
Катушка зажигания цилиндра 1 |
15J |
| T1/2 |
Катушка зажигания цилиндра 2 |
15J |
| T1/3 |
Катушка зажигания цилиндра 3 |
15J |
| T1/4 |
Катушка зажигания цилиндра 4 |
15K |
| T1/5 |
Катушка зажигания цилиндра 5 |
15K |
| T1/6 |
Катушка зажигания цилиндра 6 |
15K |
| T1/7 |
Катушка зажигания цилиндра 7 |
15K |
| T1/8 |
Катушка зажигания цилиндра 8 |
15L |
| Y16/2 |
Запорный клапан системы отопления |
21A |
| Y22/6 |
Переключающий клапан регулируемого впускного коллектора |
21A |
| Y32 |
Переключающий клапан воздушного насоса |
15B |
| Y49/4 |
Соленоид левого впускного распредвала |
21A |
| Y49/5 |
Соленоид правого впускного распредвала |
21A |
| Y49/6 |
Соленоид левого распределительного вала выпускных клапанов |
21B |
| Y49/7 |
Соленоид правого выпускного распредвала |
21B |
| Y58/1 |
Клапан управления продувкой |
21B |
| Y58/4 |
Запорный клапан фильтра с активированным углем |
22J |
| Y62y1 |
Клапан впрыска топлива цилиндра 1 |
17J |
| Y62y2 |
Клапан впрыска топлива цилиндра 2 |
17J |
| Y62y3 |
Клапан впрыска топлива цилиндра 3 |
17K |
| Y62y4 |
Клапан впрыска топлива цилиндра 4 |
17K |
| Y62y5 |
Клапан впрыска топлива цилиндра 5 |
17K |
| Y62y6 |
Клапан впрыска топлива цилиндра 6 |
17L |
| Y62y7 |
Клапан впрыска топлива цилиндра 7 |
17L |
| Y62y8 |
Клапан впрыска топлива цилиндра 8 |
17L |
| Y110 |
Трехдисковый термостатический клапан |
21C |
![Распиновка разъема G3/6 - Правый датчик O2 после TWC [KAT] для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/G3_6.svg.webp "Распиновка разъема G3/6 - Правый датчик O2 после TWC [KAT] для Mercedes-Benz CL-class (C216) 2006—2014")
![Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/N3_10.svg.webp "Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz CL-class (C216) 2006—2014")
![Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/N73.svg.webp "Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится G3/3 - Левый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/216DSC_0866.jpg.webp "Где находится G3/3 - Левый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится G3/3 - Левый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/216DSC_0865.jpg.webp "Где находится G3/3 - Левый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится G3/4 - Правый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/216DSC_0868.jpg.webp "Где находится G3/4 - Правый датчик O2 перед TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится G3/6 - Правый датчик O2 после TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/216DSC_0867.jpg.webp "Где находится G3/6 - Правый датчик O2 после TWC [KAT] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/221DSC_0938.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/221DSC_0940.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CL-class (C216) 2006—2014")
![Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz CL-class (C216) 2006—2014](/images2/merc/216/wiring/216DSC_0849.jpg.webp "Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz CL-class (C216) 2006—2014")
