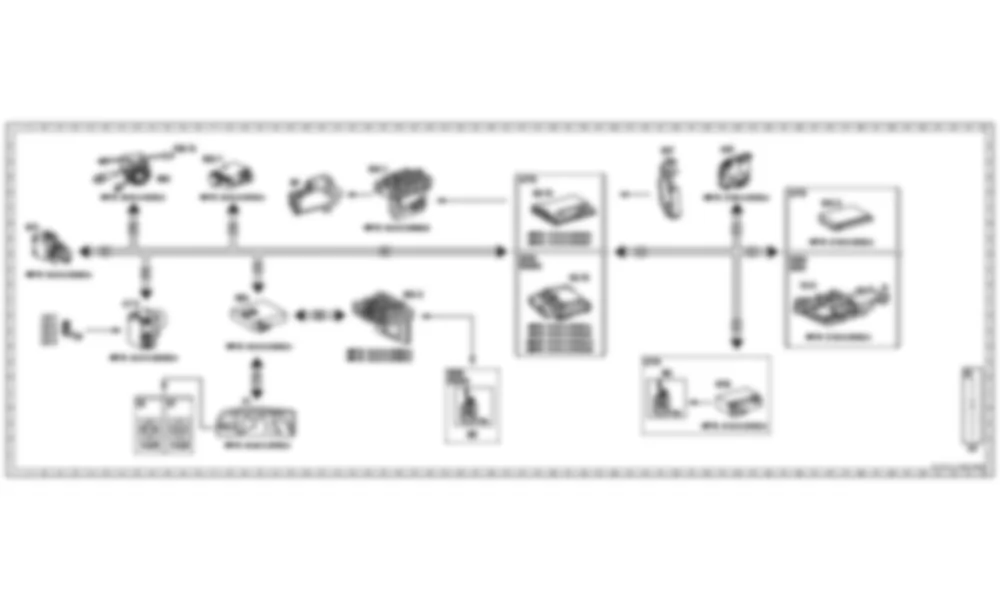

Электросхема Функциональная схема электрической системы управления двигателем ME для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Функциональная схема электрической системы управления двигателем ME для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| A0 |
Клавиша цветового кода |
32L |
| A1 |
Приборный щиток |
8J |
| A1e26 |
"ПРОВЕРИТЬ ДВИГАТЕЛЬ" МИЛ |
6K |
| A1e58 |
Контрольная лампа диагностики двигателя |
5K |
| A7/3 |
Гидравлический блок системы тяги |
4F |
| A80 |
Интеллектуальный сервомодуль для DIRECT SELECT |
24A |
| B37 |
Датчик педали акселератора |
22A |
| L6/1 |
Датчик частоты вращения передний левый |
2F |
| L6/2 |
Датчик оборотов передний правый |
2G |
| L6/3 |
Левый задний датчик частоты вращения |
2G |
| L6/4 |
правый задний датчик оборотов |
2G |
| M1 |
Стартер |
10B |
| M3 |
Топливный насос (FP) |
15K
22H |
| N3/10 |
Блок управления ME-SFI [ME] |
18B
19E |
| N10/1 |
Передний блок управления SAM с модулем предохранителей и реле |
12B |
| N10/2 |
Задний блок управления SAM с модулем предохранителей и реле |
13F |
| N15/3 |
Блок управления ETC [EGS] |
27C |
| N73 |
Блок управления EIS [EZS] |
1C |
| N80 |
Модуль рулевой колонки |
5B |
| N82/1 |
Блок управления бортовой сети автомобиля |
7A |
| N93 |
Блок управления центральным шлюзом |
8F |
| N118 |
Блок управления топливным насосом |
23J |
| S16/13 |
Переключатель селектора передач DIRECT SELECT |
6A |
| U1 |
Действительно для США |
6J |
| U2 |
Действительно для всех, кроме {{США}} |
5J |
| U484 |
Действительно для M273 ME |
15H
17E
26D |
| U779 |
Действительно для двигателя 275 |
17B
21H
26B |
| U819 |
Действительно для двигателя 272 |
15H
17D
26E |
| Y3/8 |
Электрический блок управления (ВГС) |
26E |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема A1 - Приборный щиток для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема A80 - Интеллектуальный сервомодуль для DIRECT SELECT для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема B4/3 - для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема G3/5 - для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема G3/6 - для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема M4/7 - для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N80 - Модуль рулевой колонки для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N82/1 - Блок управления бортовой сети автомобиля для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема Y3/8 - Электрический блок управления (ВГС) для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема Y58/4 - для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A1e26 - "ПРОВЕРИТЬ ДВИГАТЕЛЬ" МИЛ - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A1e26 - "ПРОВЕРИТЬ ДВИГАТЕЛЬ" МИЛ - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A7/3 - Гидравлический блок системы тяги - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A7/3 - Гидравлический блок системы тяги - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A7/3 - Гидравлический блок системы тяги - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A80 - Интеллектуальный сервомодуль для DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A80 - Интеллектуальный сервомодуль для DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A80 - Интеллектуальный сервомодуль для DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - A80 - Интеллектуальный сервомодуль для DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B2/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B2/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B2/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B2/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B2/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/10 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/10 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/10 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/10 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/10 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B28/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B4/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B4/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B4/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B6/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G3/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/1 - Датчик частоты вращения передний левый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/1 - Датчик частоты вращения передний левый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/1 - Датчик частоты вращения передний левый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/2 - Датчик оборотов передний правый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/2 - Датчик оборотов передний правый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/2 - Датчик оборотов передний правый - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/3 - Левый задний датчик частоты вращения - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/3 - Левый задний датчик частоты вращения - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/3 - Левый задний датчик частоты вращения - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/4 - правый задний датчик оборотов - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/4 - правый задний датчик оборотов - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - L6/4 - правый задний датчик оборотов - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M16/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M4/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - M4/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/2 - Задний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N80 - Модуль рулевой колонки - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N80 - Модуль рулевой колонки - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N80 - Модуль рулевой колонки - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N82/1 - Блок управления бортовой сети автомобиля - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N82/1 - Блок управления бортовой сети автомобиля - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N82/1 - Блок управления бортовой сети автомобиля - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N82/1 - Блок управления бортовой сети автомобиля - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - R4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - S16/13 - Переключатель селектора передач DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - S16/13 - Переключатель селектора передач DIRECT SELECT - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - T1/8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y10/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y10/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y10/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y10/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y10/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y16/2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y22/9 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y32 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y49/7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y58/4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y1 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y2 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y3 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y4 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y5 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y6 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y7 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y8 - - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y62y8 - - для Mercedes-Benz S-class (W221) 2005—2013
Can't find your car? Check -> DiagnostData.com!
![Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013](/images2/merc/221/wiring/N3_10.svg.webp "Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013")
![Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013](/images2/merc/221/wiring/N73.svg.webp "Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013](/images2/merc/221/wiring/221DSC_0938.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013](/images2/merc/221/wiring/221DSC_0939.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013")
![Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013](/images2/merc/221/wiring/221DSCN5306.jpg.webp "Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013")
