Электросхемы, Распиновки разъемов, Расположение элементов системы Функциональная схема при выключенном зажигании для Mercedes-Benz S-class (W221) 2005—2013 – ENGINE 157, 278 in MODEL 221

    HomeMercedes BenzMercedes-Benz S-class (W221) 2005—2013Mercedes-Benz S-class (W221) 2005—2013 - Система управления двигателем
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

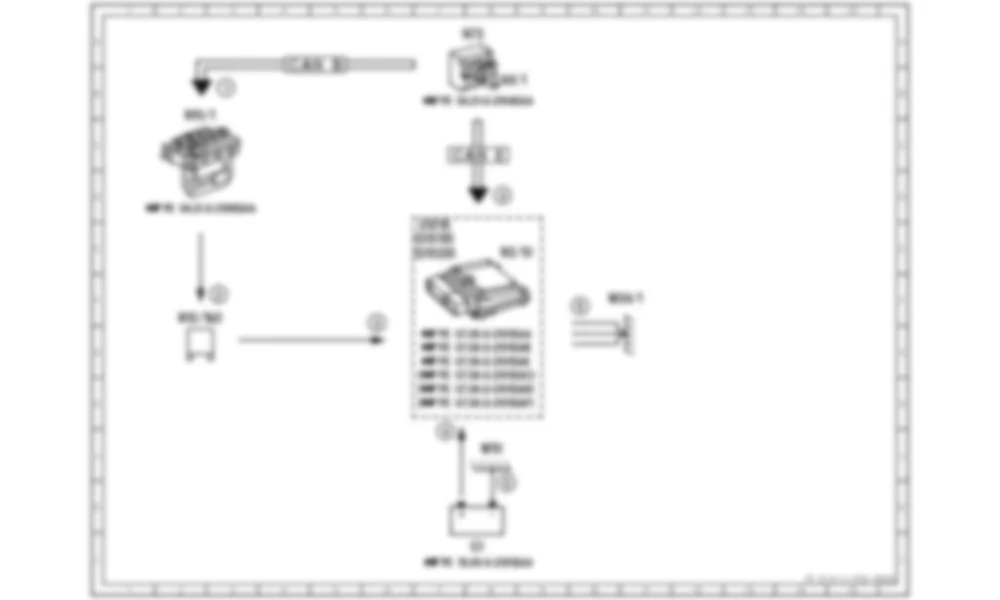

Электросхема Функциональная схема при выключенном зажигании для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Функциональная схема при выключенном зажигании для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
A8/1  Ключ передатчика 8B
G1  Аккумулятор бортовой электросистемы 8L
N3/10  Блок управления ME-SFI [ME] 8E
N10/1 Передний блок управления SAM с модулем предохранителей и реле 2B
N10/1kD Контур 15 (2) / 1 запасное реле (переключающий контакт) 2F
N73 Блок управления EIS [EZS] 8A
U1018  Действительно для бензинового двигателя 276 7D
U1019 Действительно для двигателя 278 7E
U1028 Действительно для двигателя 157 7E
W10  Земля (аккумулятор) 8J
W34/1 Земля (электроника - пространство для ног слева) 10F
CAN B  CAN в салоне 4A
CAN E Шасси CAN 8C
1  Контур 15, запрос ВЫКЛ. 3B
2  Реле контура 15, срабатывание ВЫКЛ. 3F
3  Цепь 15, состояние ВЫКЛ. 6F
8D
4  Контур 30, статус 7H
5  Контур 31, статус 8J
10F
