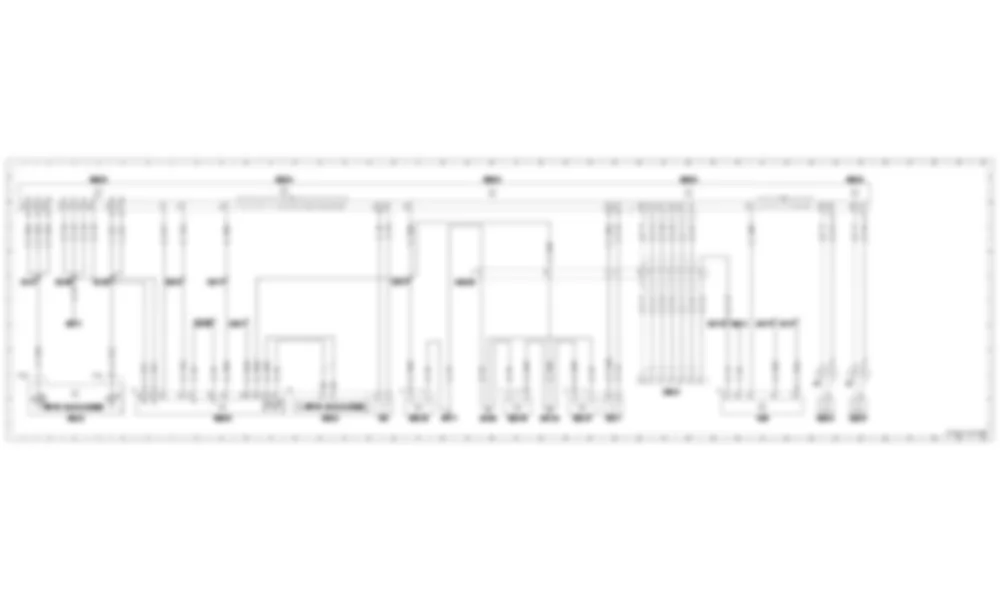

Электросхема Модуль управления системой экстренной сигнализации (PAS) для Maybach (W240) 2002—2012

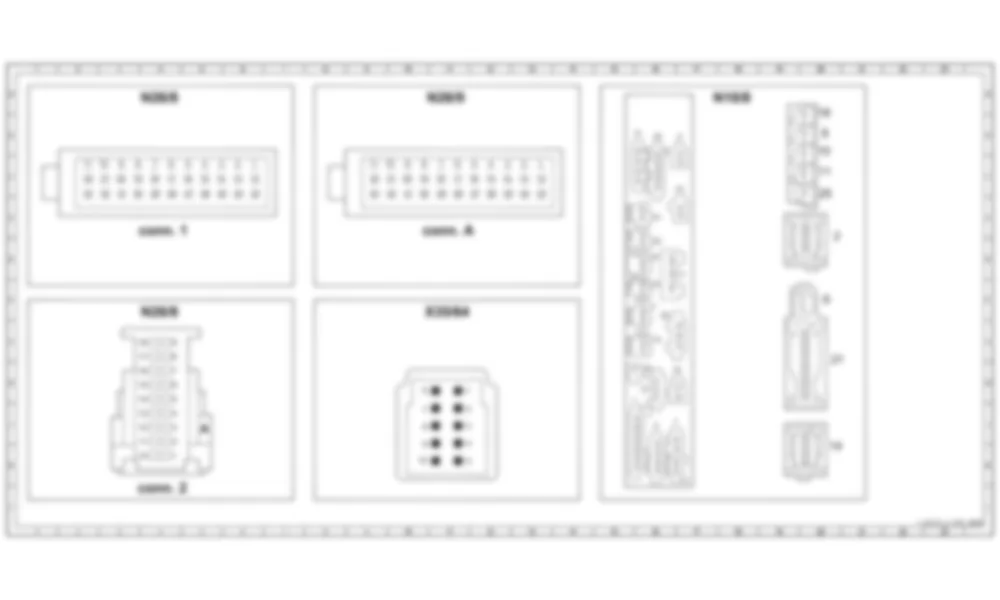

Список элементов схемы Модуль управления системой экстренной сигнализации (PAS) для Maybach (W240) 2002—2012
| B25/4 | Левый наружный зеркальный микрофон | 33L |
| B25/4x1 | Левый наружный зеркальный микрофон connector | 33J |
| B25/5 | Микрофон в правом наружном зеркале | 35L |
| B25/5x1 | Микрофон в правом наружном зеркале connector | 34J |
| H10 | Внешний динамик | 15L |
| H10/1 | Внутренний динамик для внешней связи | 25L |
| K46 | Реле аварийной сигнализации | 31L |
| N10/8 | Задний блок управления SAM с блоком предохранителей и реле 2 | 3L 13L |
| N10/8f19 | Предохранитель 19 | 4K |
| N10/8f20 | Предохранитель 20 | 1K |
| N26/8 | Модуль управления PAS [GAS] | 4A 11A 20A 28A 34A |
| N26/9 | Многофункциональный блок управления спецавтомобилем (СВМСМ [MSS]) | 9L |
| S62/16 | Кнопка включения аварийной сигнализации левого коленного валика | 21L |
| S62/17 | Кнопка включения аварийной сигнализации упора для правого колена | 23L |
| S62/18 | Кнопка включения аварийной сигнализации заднего выхода свежего воздуха | 17L |
| W17/1 | Земля (левое заднее сиденье) | 3G 18L 30G |
| X35/64 | Компактная привязь / точка разделения кабины | 19E |
| X58/3 | Точка разделения микрофона | 27K |
| Z4/17 | Соединительная муфта цепи 30 системы охранной сигнализации | 1E 32G |
| Z4/20 | Соединительная муфта цепи 30 системы охранной сигнализации | 4E |
| Z6/88 | Гильза разъема заземления на кабине аварийной сигнализации | 20L |
| Z6/89 | Гильза разъема заземления системы аварийной сигнализации RBA [FFS] | 2E 8G |
| Z20/1 | Конец кабеля не изолирован, помещен внутри изолированной трубки | 9G |
| Z47/4 | Соединительная муфта включения сигнализации | 16E |
| Z47/11 | Аварийный сигнал ВЫКЛ. | 8E 31G |
| Z47/12 | Соединительная муфта аварийного отключения 2 | 29G |
| Z81/6 | Соединительная муфта для схемы 58d бизнес-пакета | 7E |
| Z87/20 | Втулка разъема кнопки аварийной сигнализации | 22L |
