    HomeMercedes BenzMercedes-Benz S-class (W221) 2005—2013Mercedes-Benz S-class (W221) 2005—2013 - Система управления двигателем
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

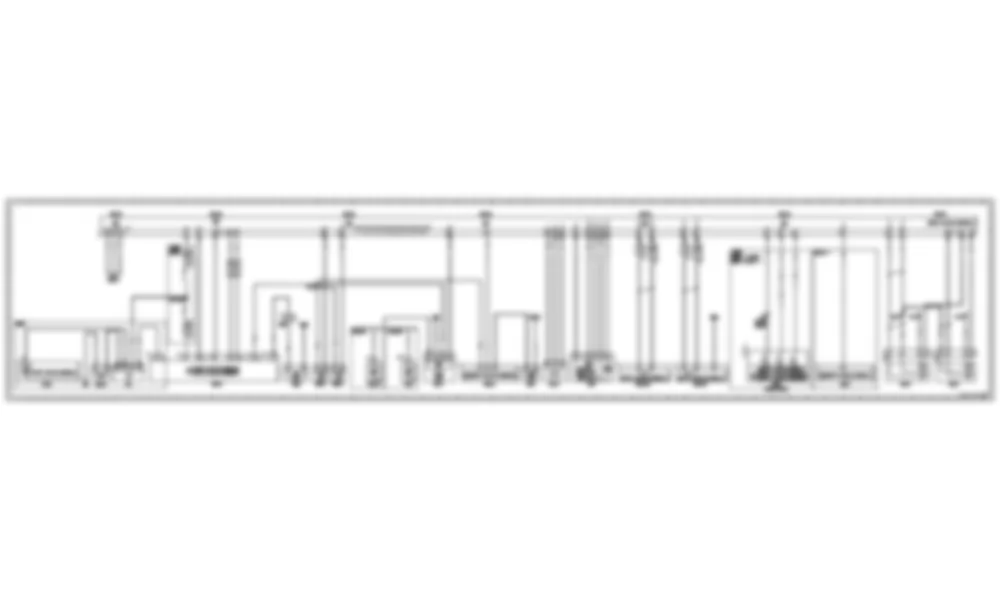

Электросхема Модуль управления системой впрыска и зажигания ME-SFI для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Модуль управления системой впрыска и зажигания ME-SFI для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
B4/3  Датчик давления в топливном баке 31L
B37 Датчик педали акселератора 34L
F1/6  Блок предохранителей в правой панели приборов 3L
F1/6f78 Предохранитель 78 1K
F32 Передний предварительный предохранитель 23L
F32/3 Блок предохранителей в моторном отсеке 21L
F32/3f5 Предохранитель 5 21K
F32f4 Предохранитель 4 23K
G3/5  Левый датчик O2 после TWC [KAT] 51L
G3/5x1 Левый датчик O2 после TWC [KAT] connector 50J
G3/6 Правый датчик O2 после TWC [KAT] 54L
G3/6x1 Правый датчик O2 после TWC [KAT] connector 53J
K9  Дополнительное реле вентилятора 7L
M4/2  Дополнительный вентилятор охлаждающей жидкости 6L
M4/7 Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением 25L
M33 Электрический воздушный насос 17L
M44 Циркуляционный насос охладителя наддувочного воздуха 30L
N2/7  Блок управления удерживающими системами 48L
N3/10 Блок управления ME-SFI [ME] 6A
12A
20A
28A
37A
45A
53A
N10/1 Передний блок управления SAM с модулем предохранителей и реле 12L
N10/2 Задний блок управления SAM с модулем предохранителей и реле 28L
N118 Блок управления топливным насосом 44L
U966  Действительно для двигателя 275.953 10C
42C
U967 Действительно для двигателя 275.982 1G
10C
42C
42D
W2  Земля (справа спереди, на блоке лампы) 5L
W9 Земля (слева спереди, на блоке лампы) 25G
W15/1 Земля (пространство для ног справа) 30G
W18 Земля (поперечина переднего левого сиденья) 41G
W34/1 Земля (электроника - пространство для ног слева) 6E
W46 Земля (воздушный насос) 17G
X26  Разъем жгута проводов салона и двигателя 16G
X30/21 Разъем распределителя напряжения CAN трансмиссии 40L
X30/30 Разъем распределителя напряжения шасси CAN / FFS [RBA] 36L
Y58/1  Клапан управления продувкой 18L
Y58/4 Запорный клапан фильтра с активированным углем 19L
Z3  Tml. 15 соединительная втулка 44G
Z3z1 Tml. 15 соединительная втулка 43G
Z6/4 Гильза заземляющего разъема (датчик после TWC) 51G
Z7/5 Соединительная муфта цепи 87 18E
52G
55G
Z7/5z1 Соединительная муфта цепи 87 10F
CAN C  Привод CAN 39K
CAN E Шасси CAN 37K
