Электросхема Модуль управления задним сигналом и модулем активации (SAM) для Mercedes-Benz SL-class (R230) 2001—2011
Список элементов схемы Модуль управления задним сигналом и модулем активации (SAM) для Mercedes-Benz SL-class (R230) 2001—2011

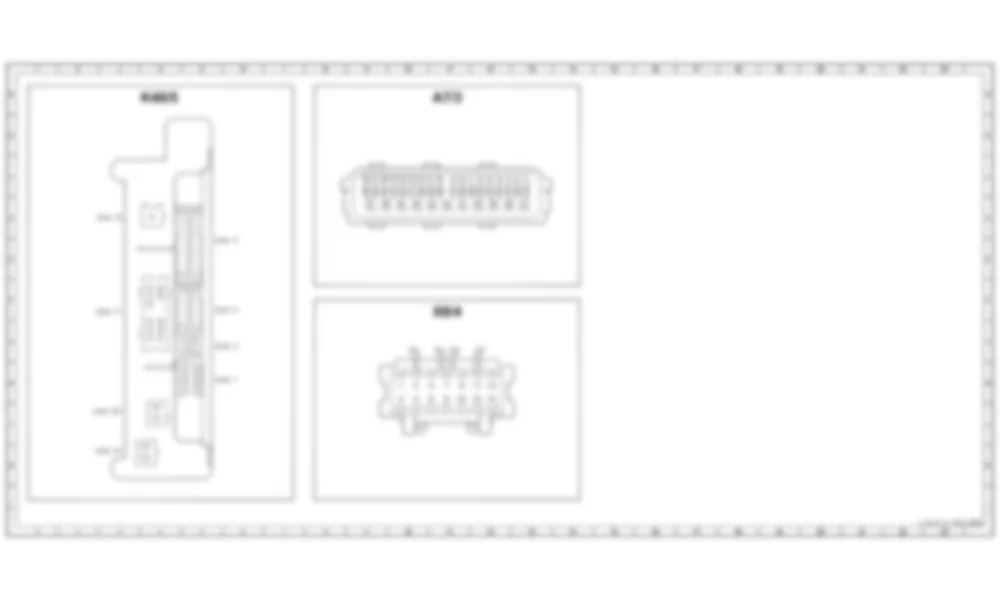

| A7/3 | Гидравлический блок SBC | 32L |
| B4 | Датчик уровня топлива | 53L |
| B33 | Датчик наклона ATA [EDW] | 29L |
| B78 | Датчик положения селектора | 44L |
| E3 | Левая задняя фара | 45L |
| E3e1 | Лампа указателя поворота левого поворота | 47L |
| E3e3 | Левая резервная лампа | 47L |
| E3e5 | Левая задняя противотуманная фара | 48L |
| E3e6 | Левый боковой габаритный фонарь & nbsp; | 46L |
| E3e9 | Левый стоп-сигнал, задний фонарь и стояночный фонарь | 46L |
| E4 | Правый задний фонарь | 51L |
| E4e1 | Лампа правого указателя поворота | 49L |
| E4e3 | Правая резервная лампа | 49L |
| E4e5 | Фонарь задний правый противотуманный | 49L |
| E4e6 | Правый боковой габаритный фонарь & nbsp; | 50L |
| E4e9 | Правый стоп-сигнал, задний фонарь и стояночный фонарь | 50L |
| E12 | Подсветка рычага переключения передач | 42L |
| E18/1 | Лампа багажника | 52L |
| E19/1 | Лампа освещения номерного знака слева | 12L |
| E19/2 | Фонарь правого номерного знака | 13L |
| E21 | Центральный верхний стоп-сигнал | 14L |
| K40/5 | Задний модуль предохранителей и реле | 4D 25L |
| K40/5f74 | Предохранитель 74 | 24L |
| N10/8 | Задний модуль управления SAM | 4A 12A 20A 28A 36A 44A 52A |
| S10/4 | Датчик контакта правой задней тормозной колодки | 35L |
| S17/3 | Контактный выключатель левой двери | 40L |
| S17/4 | Контактный выключатель правой двери | 38L |
| S62/32 | Переключатель ATA в отделении для мелких вещей в центральной консоли | 22L |
| S62/33 | Левый задний переключатель ATA | 36L |
| S62/34 | Правый задний переключатель ATA | 37L |
| S88/4 | Поворотный тумблер с защелкой | 10L |
| S88/4s1 | Поворотный тумблерный переключатель | 10K |
| S88/4s2 | Переключатель блокировки собачки | 10K |
| U127 | Действительно для двигателя 272, двигателя 273 KE. | 2A |
| U137 | Действительно для M112.973, M113.963, M113.992, M113.995 | 1A 24G |
| U428 | Действительно для SL 65 AMG и SL 600 | 1A 24H |
| W6 | Земля (левая колесная ниша в багажнике) | 28G 45G |
| W6/1 | Земля (левая задняя фара в багажнике) | 9L 12G |
| W7 | Земля (правая колесная ниша в багажнике) | 51G |
| W15 | Земля (заземление питания электроники) | 22G 35E 39G |
| W37 | Земля (пространство для ног слева) | 41G |
| X8/4 | Точка отделения крышки багажника | 10E |
| X22/23 | Разъем датчика указателя передач | 44G |
| X30/17 | Разъем заднего распределителя напряжения (CAN B) | 17L 20L |
| X35/15 | Точка разделения модульной коробки | 31G |
| X88/15 | Датчик контакта правой задней тормозной колодки connector | 34G |
| Z6/92 | Гильза разъема массы крышки багажника | 9G |
| Z73/10 | Муфта заднего разъема экрана CAN B (припаянный разъем в жгуте проводов) | 16G |
![Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011](/images2/merc/230/wiring/230DSCN6089.jpg.webp "Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011")
![Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011](/images2/merc/230/wiring/230DSCN6086.jpg.webp "Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011")
![Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011](/images2/merc/230/wiring/230DSCN6045.jpg.webp "Где находится B33 - Датчик наклона ATA [EDW] - для Mercedes-Benz SL-class (R230) 2001—2011")
