Электросхема Обогрев заднего стекла для Mercedes-Benz E-class (W210) 1995—2002
Список элементов схемы Обогрев заднего стекла для Mercedes-Benz E-class (W210) 1995—2002
| Item |
Designation |
Coordinates |
| A37 |
Модуль управления PSE |
2A |
| F1 |
Блок предохранителей и реле |
7L |
| F1f14 |
Предохранитель 14 |
7K |
| F1f22 |
Предохранитель 22 |
6K |
| F4 |
Задний блок предохранителей |
1L |
| F4f19 |
Макси-предохранитель 19 |
1K |
| N10-1 |
Комбинированный модуль управления (CF, стеклоочиститель, обогреватель заднего стекла) |
5A
10A |
| N22 |
Модуль кнопочного управления AAC |
10L |
| N22s1 |
Выключатель обогрева заднего стекла |
8L |
| R1 |
Элемент обогрева заднего стекла |
2L |
| W15/1 |
Земля (пространство для ног справа) |
8E |
| W19 |
Земля (поперечина правого переднего сиденья) |
2E |

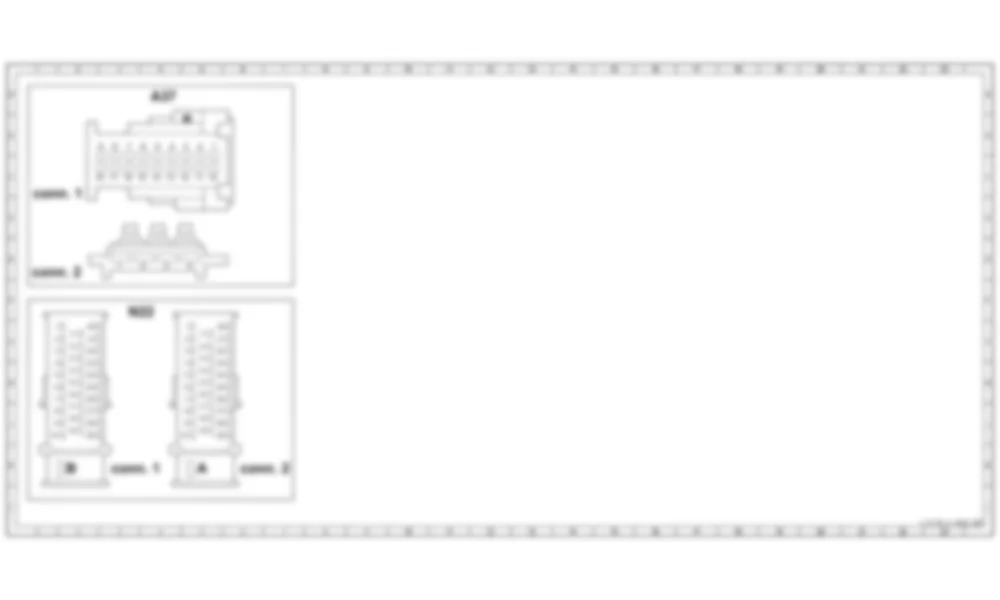

Распиновка разъемов схемы Обогрев заднего стекла для Mercedes-Benz E-class (W210) 1995—2002
Расположение элементов для Mercedes-Benz E-class (W210) 1995—2002
Где находится - A37 - PSE control module Beneath right rear seat - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - A37 - PSE control module Beneath right rear seat - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse and relay box Left rear of engine compartment - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse and relay box Left rear of engine compartment - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 1 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 1 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 2 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 2 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 3 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 3 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 4 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 4 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 5 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 5 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 6 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 6 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 7 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 7 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 8 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 8 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 9 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 9 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 10 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 10 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 11 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 11 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 12 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 12 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 13 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 13 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 14 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 14 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 15 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 15 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 16 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 16 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 17 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 17 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 18 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 18 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 19 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 19 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Maxi-Fuse 20 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Maxi-Fuse 20 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 21 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 21 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 22 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 22 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 23 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 23 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 24 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 24 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 25 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 25 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 26 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1 - Fuse 26 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1f14 - Fuse 14 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1f14 - Fuse 14 Left rear of engine compartment (Inside of F1) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1f22 - Fuse 22 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F1f22 - Fuse 22 Left rear of engine compartment (Inside of F1)(spare fuse) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Rear fuse box Beneath right rear seat - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Rear fuse box Beneath right rear seat - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 1 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 1 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 2 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 2 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 3 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 3 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 4 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 4 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 5 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 5 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 6 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 6 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 7 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 7 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 8 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 8 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 9 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 9 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 10 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 10 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 11 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 11 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 12 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 12 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 13 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 13 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 14 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 14 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 15 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 15 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 16 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 16 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 17 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 17 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 18 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 18 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Maxi-Fuse 19 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Maxi-Fuse 19 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 20 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4 - Fuse 20 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4f19 - Maxi-Fuse 19 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - F4f19 - Maxi-Fuse 19 Beneath right rear seat (part of F4) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N10-1 - Combination control module (CF windshield wiper rear window defroster) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N10-1 - Combination control module (CF windshield wiper rear window defroster) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22 - AAC pushbutton control module Center of dashboard - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22 - AAC pushbutton control module Center of dashboard - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22 - Rear window heater switch Center left top of ACC unit (part of N22) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22 - Rear window heater switch Center left top of ACC unit (part of N22) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22s1 - Rear window heater switch Center left top of ACC unit (part of N22) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - N22s1 - Rear window heater switch Center left top of ACC unit (part of N22) - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - W15/1 - Ground (right footwell) Front of passenger footwell - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - W19 - Ground (right front seat crossmember) Beneath front passenger seat - для Mercedes-Benz E-class (W210) 1995—2002
Где находится - W19 - Ground (right front seat crossmember) Beneath front passenger seat - для Mercedes-Benz E-class (W210) 1995—2002
