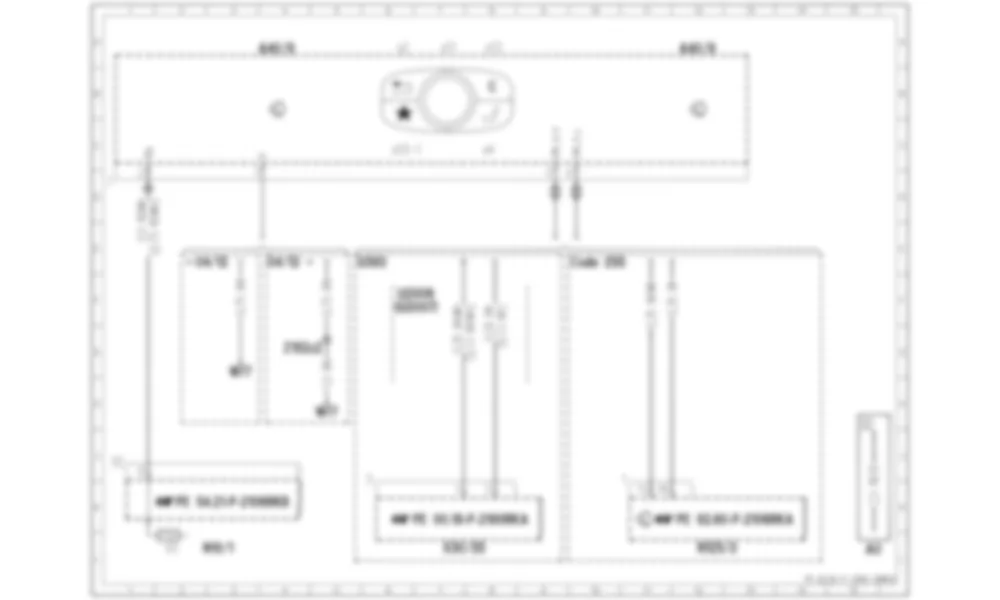

Электросхема Передний центральный блок управления для Mercedes-Benz SL-class (R231) 2012-2020
Список элементов схемы Передний центральный блок управления для Mercedes-Benz SL-class (R231) 2012-2020
| Item |
Designation |
Coordinates |
| A0 |
Клавиша цветового кода |
15L |
| A40/9 |
Панель управления аудио / COMAND |
4A
12A |
| A40/9s2 |
"Кнопка назад |
6A |
| A40/9s4 |
Кнопка "Сиденье" |
8C |
| A40/9s10-1 |
Левая свободная кнопка программирования |
6C |
| A40/9s11 |
Аудио / COMAND контроллер |
7A |
| A40/9s12 |
Кнопка "Удалить" |
8A |
| Code 255 |
AMG Performance Media |
10E |
| N10/1 |
Передний блок управления SAM с модулем предохранителей и реле |
3L |
| N10/1f11 |
Предохранитель 11 |
2L |
| N125/3 |
Блок управления AMG Performance Media |
12L |
| U2006 |
Действительно до 2014/2 модельного года |
6F |
| U2007 |
Действительно с 2014/2 модельного года |
6F |
| U393 |
Не действует для кода 255 AMG Performance Media |
5E |
| W77 |
Телематическая точка заземления |
3G
5H |
| X30/35 |
Электрический разъем распределителя потенциала Telematics CAN (CAN A) |
7L |
| Z152z2 |
Муфта соединителя линии заземления |
4G |
Распиновки разъемов для Mercedes-Benz SL-class (R231) 2012-2020
Распиновка разъема A40/9 - Панель управления аудио / COMAND для Mercedes-Benz SL-class (R231) 2012-2020
Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz SL-class (R231) 2012-2020
Расположение элементов для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9 - Панель управления аудио / COMAND - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9 - Панель управления аудио / COMAND - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s10-1 - Левая свободная кнопка программирования - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s10-1 - Левая свободная кнопка программирования - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s11 - Аудио / COMAND контроллер - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s11 - Аудио / COMAND контроллер - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s12 - Кнопка "Удалить" - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s12 - Кнопка "Удалить" - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s2 - "Кнопка назад - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s2 - "Кнопка назад - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s4 - Кнопка "Сиденье" - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - A40/9s4 - Кнопка "Сиденье" - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1f11 - Предохранитель 11 - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1f11 - Предохранитель 11 - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N10/1f11 - Предохранитель 11 - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N125/3 - Блок управления AMG Performance Media - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - N125/3 - Блок управления AMG Performance Media - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - Z152z2 - Муфта соединителя линии заземления - для Mercedes-Benz SL-class (R231) 2012-2020
Где находится - Z152z2 - Муфта соединителя линии заземления - для Mercedes-Benz SL-class (R231) 2012-2020
