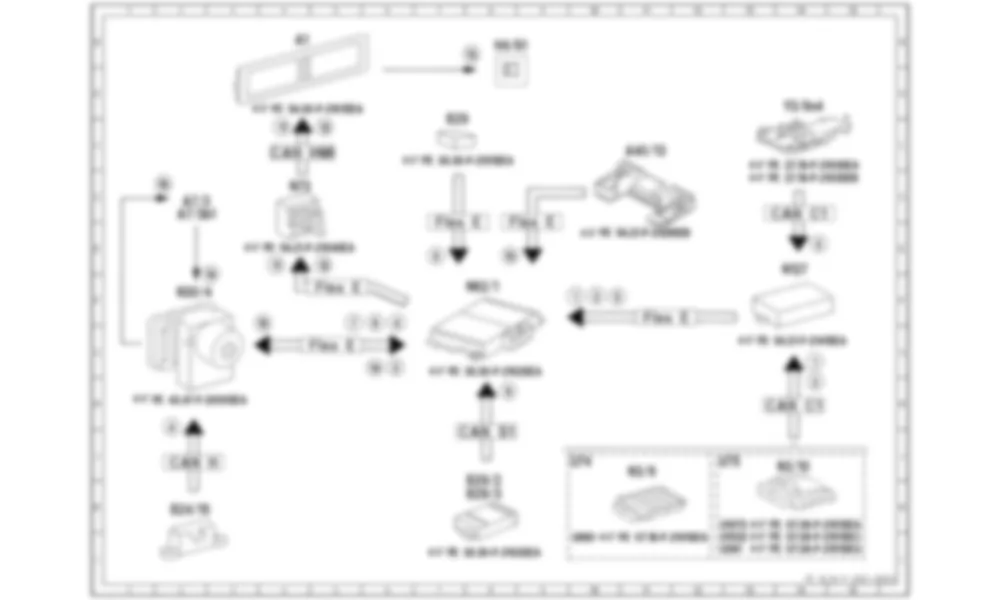

Электросхема Принципиальная электрическая схема BAS PLUS для Mercedes-Benz S-class (W222) 2013-2020
Список элементов схемы Принципиальная электрическая схема BAS PLUS для Mercedes-Benz S-class (W222) 2013-2020
| A1 | Приборный щиток | 4A |
| A7/3 | Гидравлический блок системы тяги | 2D |
| A7/3b1 | Датчик давления в тормозной системе переднего моста | 2D |
| A40/13 | Многофункциональная стереокамера | 11C |
| B24/15 | Датчик рысканья, поперечного и продольного ускорения | 2K |
| B29 | Передний радарный датчик дальнего действия | 7C |
| B29/2 | Радарный датчик переднего бампера слева | 8K |
| B29/3 | Радарный датчик переднего бампера правый | 8K |
| H4/61 | Приборный щиток speaker | 8A |
| N3/9 | Блок управления CDI | 11J |
| N3/10 | Блок управления ME-SFI [ME] | 14J |
| N30/4 | Блок управления электронной системой стабилизации | 2F |
| N62/1 | Блок управления радиолокационными датчиками | 8F |
| N73 | Блок управления электронным замком зажигания | 4D |
| N127 | Блок управления трансмиссией | 14F |
| U74 | Действительно для дизельных двигателей | 10J |
| U75 | Действительно для бензиновых двигателей. | 12J |
| U1032 | Действительно для двигателей 278 и 157 | 12L |
| U1073 | Действительно для бензинового двигателя 276,9 | 12K |
| U391 | Действительно для бензинового двигателя 276,8 | 12L |
| U880 | Действительно для дизельного двигателя 642 | 10L |
| Y3/8n4 | Полностью интегрированный блок управления коробкой передач | 14B |
| CAN C1 | Привод CAN | 14D 14H |
| CAN H | Динамика автомобиля CAN | 2J |
| CAN HMI | Пользовательский интерфейс CAN | 4C |
| CAN S1 | Радар CAN 1 | 8J |
| Flex E | Шасси FlexRay | 5F 5G 7E 9E 11F |
| 1 | Двигатель работает, сигнал | 10F 14G |
| 2 | Трансмиссия в рабочем состоянии, сигнал | 10F 14H |
| 3 | ESP®, статус | 6G |
| 4 | Датчик рысканья, поперечного и продольного ускорения, signal | 2J 6G |
| 5 | Диапазон передач, статус | 10F 14E |
| 6 | Скорость колеса, сигнал | 6G |
| 7 | Направление вращения колеса, сигнал | 5G |
| 8 | Датчик радара дальнего действия, сигнал | 7E |
| 9 | Радарные датчики ближнего действия, сигнал | 8H |
| 10 | Многофункциональная стереокамера image data, signal | 8E |
| 11 | Приборный щиток, request | 4C 4E |
| 12 | Предупреждающий сигнал, запрос | 5C 5E |
| 13 | Динамик, срабатывание | 8A |
| 14 | Давление в тормозной системе, сигнал | 3F 6G |
| 15 | Тормозной момент рабочего тормоза, запрос | 4G |
| 16 | Тормозной момент рабочего тормоза, срабатывание | 2D |
