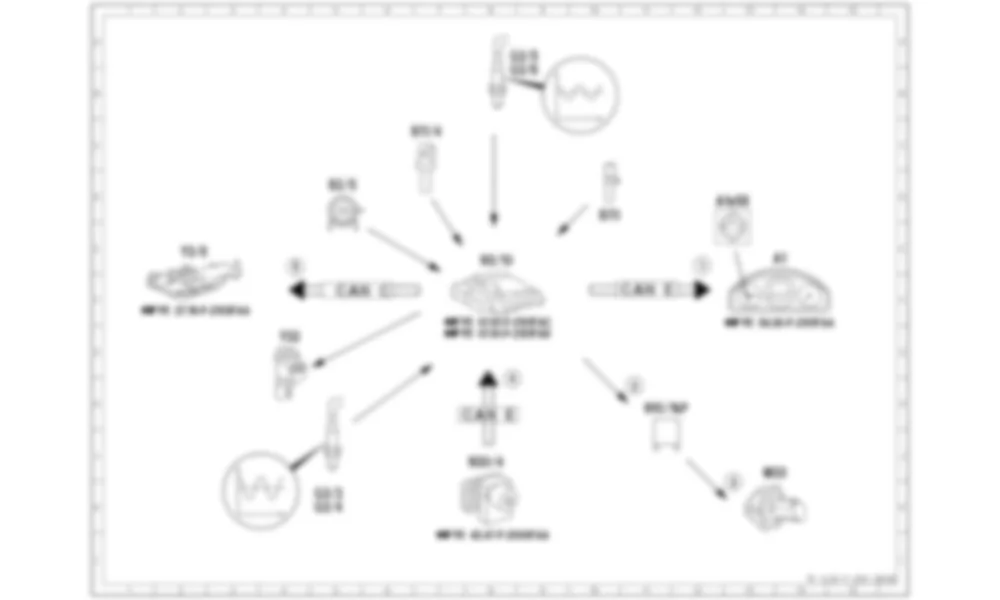

Электросхема Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz C-class (W204) 2007—2014
Список элементов схемы Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz C-class (W204) 2007—2014
| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
14E |
| A1e58 |
Контрольная лампа неисправности двигателя |
13D |
| B2/5 |
Датчик массового расхода воздуха с горячей пленкой |
5D |
| B11/4 |
Датчик температуры охлаждающей жидкости |
7C |
| B70 |
Датчик Холла коленчатого вала |
10D |
| G3/3 |
Левый кислородный датчик перед каталитическим нейтрализатором |
5K |
| G3/4 |
Правый кислородный датчик перед каталитическим нейтрализатором |
5K |
| G3/5 |
Левый кислородный датчик после каталитического нейтрализатора |
8A |
| G3/6 |
Правый кислородный датчик после каталитического нейтрализатора |
8B |
| M33 |
Воздушный насос |
13J |
| N3/10 |
Модуль управления ME-SFI [ME] |
8E |
| N10/1kP |
Реле подачи вторичного воздуха |
11H |
| N30/4 |
Блок управления электронной системой стабилизации |
8J |
| Y3/8 |
Полностью интегрированный блок управления коробкой передач |
2E |
| Y32 |
Переключающий клапан воздушного насоса |
4G |
| CAN C |
Привод CAN |
5F |
| CAN E |
Шасси CAN |
8H
11F |
| 1 |
Контрольная лампа диагностики двигателя, срабатывание |
12E |
| 2 |
Реле подачи вторичного воздуха, actuation |
11H |
| 3 |
Электрический воздушный насос, срабатывание |
13K |
| 4 |
Скорость автомобиля, сигнал |
8H |
| 5 |
Точка переключения, запрос на увеличение |
4E |
Распиновки разъемов для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема A1 - Приборный щиток для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема B11/4 - Датчик температуры охлаждающей жидкости для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема G3/3 - Левый кислородный датчик перед каталитическим нейтрализатором для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема G3/4 - Правый кислородный датчик перед каталитическим нейтрализатором для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема G3/5 - Левый кислородный датчик после каталитического нейтрализатора для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема G3/6 - Правый кислородный датчик после каталитического нейтрализатора для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема M33 - Воздушный насос для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема N3/10 - Модуль управления ME-SFI [ME] для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема N30/4 - Блок управления электронной системой стабилизации для Mercedes-Benz C-class (W204) 2007—2014
Распиновка разъема Y3/8 - Полностью интегрированный блок управления коробкой передач для Mercedes-Benz C-class (W204) 2007—2014
Расположение элементов для Mercedes-Benz C-class (W204) 2007—2014
Где находится - A1 - Приборный щиток - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - A1 - Приборный щиток - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - A1e58 - Контрольная лампа неисправности двигателя - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - A1e58 - Контрольная лампа неисправности двигателя - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B2/5 - Датчик массового расхода воздуха с горячей пленкой - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B2/5 - Датчик массового расхода воздуха с горячей пленкой - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B2/5 - Датчик массового расхода воздуха с горячей пленкой - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B2/5 - Датчик массового расхода воздуха с горячей пленкой - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/3 - Левый кислородный датчик перед каталитическим нейтрализатором - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/3 - Левый кислородный датчик перед каталитическим нейтрализатором - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/4 - Правый кислородный датчик перед каталитическим нейтрализатором - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/4 - Правый кислородный датчик перед каталитическим нейтрализатором - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/5 - Левый кислородный датчик после каталитического нейтрализатора - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/5 - Левый кислородный датчик после каталитического нейтрализатора - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/6 - Правый кислородный датчик после каталитического нейтрализатора - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - G3/6 - Правый кислородный датчик после каталитического нейтрализатора - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - M33 - Воздушный насос - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - M33 - Воздушный насос - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N10/1kP - Реле подачи вторичного воздуха - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N10/1kP - Реле подачи вторичного воздуха - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N10/1kP - Реле подачи вторичного воздуха - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N3/10 - Модуль управления ME-SFI [ME] - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N3/10 - Модуль управления ME-SFI [ME] - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N3/10 - Модуль управления ME-SFI [ME] - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N3/10 - Модуль управления ME-SFI [ME] - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N3/10 - Модуль управления ME-SFI [ME] - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N30/4 - Блок управления электронной системой стабилизации - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - N30/4 - Блок управления электронной системой стабилизации - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y3/8 - Полностью интегрированный блок управления коробкой передач - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y3/8 - Полностью интегрированный блок управления коробкой передач - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y32 - Переключающий клапан воздушного насоса - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y32 - Переключающий клапан воздушного насоса - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y32 - Переключающий клапан воздушного насоса - для Mercedes-Benz C-class (W204) 2007—2014
Где находится - Y32 - Переключающий клапан воздушного насоса - для Mercedes-Benz C-class (W204) 2007—2014
