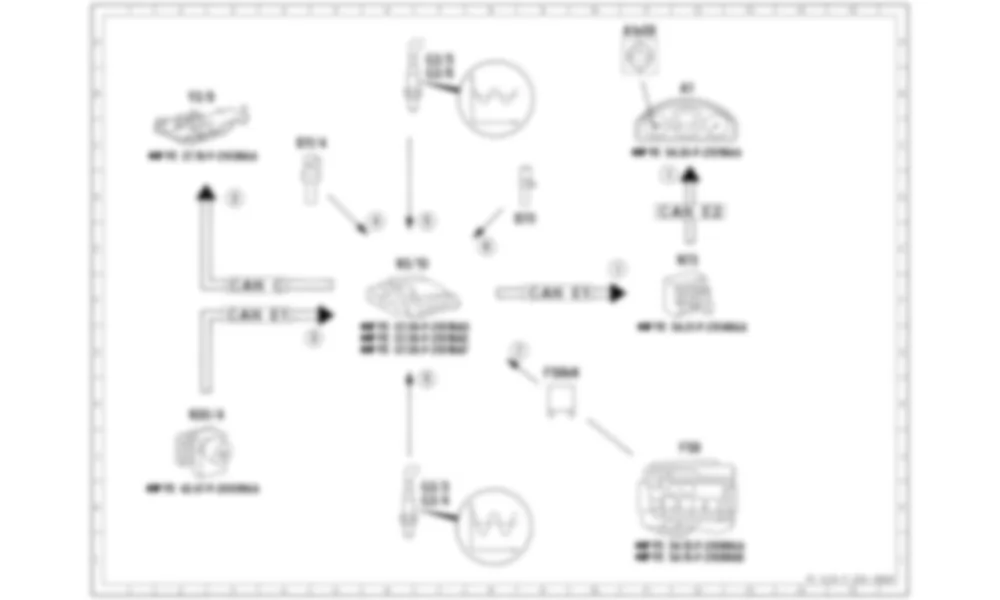

Электросхема Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
Список элементов схемы Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
12B |
| A1e58 |
Контрольная лампа диагностики двигателя |
11A |
| B11/4 |
Датчик температуры охлаждающей жидкости |
5C |
| B70 |
Датчик Холла коленчатого вала |
9D |
| F58 |
Модуль предохранителей и реле в моторном отсеке |
12J |
| F58kN |
Реле цепи 87М |
9G |
| G3/3 |
Левый кислородный датчик перед каталитическим нейтрализатором |
7J |
| G3/4 |
Правый кислородный датчик перед каталитическим нейтрализатором |
7K |
| G3/5 |
Левый кислородный датчик после каталитического нейтрализатора |
7A |
| G3/6 |
Правый кислородный датчик после каталитического нейтрализатора |
7A |
| N3/10 |
Блок управления ME-SFI [ME] |
7E |
| N30/4 |
Блок управления электронной системой стабилизации |
3H |
| N73 |
Блок управления электронным замком зажигания |
12E |
| Y3/8 |
Полностью интегрированный блок управления коробкой передач |
3B |
| CAN C |
Привод CAN |
4E |
| CAN E1 |
Шасси CAN 1 |
4F
9F |
| CAN E2 |
Шасси CAN 2 |
12D |
| 1 |
Контрольная лампа диагностики двигателя, actuation |
11E
12C |
| 2 |
Точка переключения, запрос на увеличение |
3D |
| 3 |
Скорость колеса, сигнал |
5F |
| 4 |
Датчик температуры охлаждающей жидкости, signal |
6D |
| 5 |
Датчик кислорода, сигнал |
7D
7G |
| 6 |
Обороты двигателя, сигнал |
8E |
| 7 |
Контур 87, статус |
9G |
Распиновки разъемов для Mercedes-Benz M-class (W166) 2011-2020
Распиновка разъема A1 - Приборный щиток для Mercedes-Benz M-class (W166) 2011-2020
Распиновка разъема F58 - Модуль предохранителей и реле в моторном отсеке для Mercedes-Benz M-class (W166) 2011-2020
Распиновка разъема N73 - Блок управления электронным замком зажигания для Mercedes-Benz M-class (W166) 2011-2020
Расположение элементов для Mercedes-Benz M-class (W166) 2011-2020
Где находится - A1 - Приборный щиток - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - A1 - Приборный щиток - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - A1e58 - Контрольная лампа диагностики двигателя - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - A1e58 - Контрольная лампа диагностики двигателя - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58 - Модуль предохранителей и реле в моторном отсеке - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58 - Модуль предохранителей и реле в моторном отсеке - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58 - Модуль предохранителей и реле в моторном отсеке - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58 - Модуль предохранителей и реле в моторном отсеке - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58kN - Реле цепи 87М - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58kN - Реле цепи 87М - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58kN - Реле цепи 87М - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - F58kN - Реле цепи 87М - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N30/4 - Блок управления электронной системой стабилизации - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N30/4 - Блок управления электронной системой стабилизации - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N73 - Блок управления электронным замком зажигания - для Mercedes-Benz M-class (W166) 2011-2020
Где находится - N73 - Блок управления электронным замком зажигания - для Mercedes-Benz M-class (W166) 2011-2020
