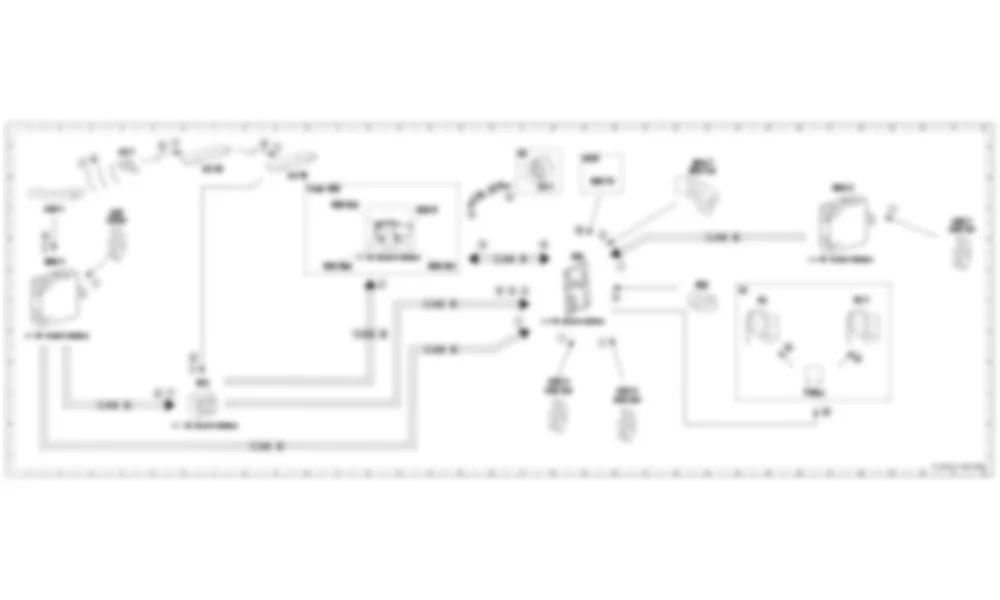

Электросхема Принципиальная электрическая схема системы охранной сигнализации, срабатывание сигнализации для Mercedes-Benz CLA-class (C117) 2013-2020
Список элементов схемы Принципиальная электрическая схема системы охранной сигнализации, срабатывание сигнализации для Mercedes-Benz CLA-class (C117) 2013-2020
| A2/18 | Антенный усилитель FM, AM и CL [ZV] | 9B |
| A2/32 | Антенна на заднем стекле | 7B |
| A8/1 | Ключ передатчика | 4A |
| A26/1 | Инфракрасный приемник дистанционного управления двери водителя | 2C |
| A85 | Замок левой передней двери | 4C |
| A85/1 | Замок правой передней двери | 31D |
| A85/1s1 | Поворотный тумблер правой передней двери | 31D |
| A85/3 | Замок левой задней двери | 18J |
| A85/3s1 | Поворотный тумблер левой задней двери | 18J |
| A85/4 | Замок правой задней двери | 20J |
| A85/4s1 | Поворотный тумблер правой задней двери | 20J |
| A85s1 | Поворотный тумблер левой передней двери | 4D |
| Code 882 | Защита салона (только с ATA [EDW]) | 10B |
| F58kJ | Реле звукового сигнала фанфар | 26J |
| H2 | Левый рог фанфар | 25F |
| H2/1 | Правый рог фанфар | 28F |
| H3/1 | Сирена сигнализации | 18B |
| M14/7 | Электродвигатель центрального замка крышки багажника / задней двери | 23B |
| M14/7s1 | Поворотный тумблер крышки багажника / задней двери | 22B |
| N10 | Блок управления SAM | 19E |
| N26/6 | ATA [EDW] / датчик буксировки / блок управления датчика движения в салоне | 14C |
| N26/6a1 | Приемник защиты салона | 11C |
| N26/6b1 | Передатчик защиты салона левый | 14E |
| N26/6b2 | Передатчик внутренней защиты правый | 11E |
| N69/1 | Блок управления передней левой дверью | 2E |
| N69/2 | Блок управления передней правой дверью | 27B |
| N73 | Блок управления электронным замком зажигания | 6J |
| S62 | Контактный выключатель центрального капота двигателя | 23F |
| S88/10 | Fehlende Informationen | 19B |
| U1 | Действительно для США | 24F |
| U2 | Действительно для всех, кроме США | 17A |
| U1117 | Действительно для модельного ряда 117 | 19B |
| CAN B | CAN в салоне | 4K 9L 12G 14F 14H 16E 23D |
| LIN B14 | Система сигнализации LIN | 16C |
| 1 | Поворотный тумблер двери, состояние | 3F 17G 18G 20E 20G 29C |
| 2 | Поворотный тумблер крышки багажника / задней двери, status | 20D |
| 3 | Контактный выключатель капота двигателя, состояние | 20F |
| 4 | Центральный замок, статус | 12F 17F |
| 5 | Сирена сигнализации, status | 15C |
| 6 | АТА [EDW] тревога, сигнал | 16D 18D |
| 7 | Код авторизации доступа, сигнал | 2D 3B 6A 6H 6J 9A |
| 8 | Паника, сигнал | 2D 3B 5A 5J 6H 9A 17F |
| 9 | Сирена сигнализации, actuation | 17C |
| 10 | Рога фанфар, срабатывание | 26H 27K 28H |
| 11 | Контур 15, статус | 16F |
| 12 | Fehlende Informationen | 19D |
